فیلتر درایر

فیلتر درایر چیست و چرا مهم است؟

فیلتر درایر از جمله قسمت‌های مهم در سیستم‌های برودتی و تهویه مطبوع است که می‌تواند از اجزای حیاتی سیکل تبرید محافظت نماید. همانطور که می‌دانید سیستم تبرید از مجموعه تجهیزاتی همچون کمپرسور، کندانسور، شیر انبساط و اواپراتور تشکیل شده است که عملکرد صحیح آن‌ها به کیفیت مبرد و سیال درون سیستم وابسته خواهد بود.

اگر در سیستم مواردی همچون رطوبت، اسید و ذرات خارجی وجود داشته باشد می‌تواند به اجزا آسیب جدی وارد کرده و راندمان سیستم را کاهش دهد. فیلتر درایر با جذب و فیلتر کردن ناخالصی‌های مبرد سبب می‌شود عمر تجهیزات برودتی بیشتر شده و سلامت آن‌ها حفظ گردد.

کاربردهای فیلتر درایر در سیستم‌های برودتی

فیلتر درایر در بسیاری از سیستم‌های برودتی و تهویه مطبوع مورد استفاده قرار می‌گیرد و دارای کاربردهای متعددی خواهد بود. برخی از کاربردهای فیلتر درایر در سیستم‌های تبرید به شرح زیر است:

چیلرهای تراکمی

فیلتر درایر چیلر تراکمی وظیفه دارد رطوبت و اسید را از مبرد حذف نماید. این ناخالصی‌ها می‌توانند به کمپرسور آسیب رسانده و سبب کاهش راندمان سیستم شوند. در چیلرهای پرظرفیت از پوسته کر درایر (Core Drier Shell) استفاده می‌شود که داخل آن فیلتر درایر قابل تعویض قرار می‌گیرد تا در زمان سرویس و نگهداری، امکان تعویض آن میسر گردد. فیلتر درایر چیلر در اندازه‌های مختلفی وجود دارد که می‌تواند برای سیستم‌های مختلف مناسب باشد.

سردخانه‌ها (بالای صفر و زیر صفر)

حفظ پایداری در سردخانه‌ها اهمیت زیادی دارد. اگر در سیستم تبرید رطوبت و گردوغبار وجود داشته باشد، می‌تواند باعث یخ‌زدگی، زنگ‌زدگی یا انسداد مسیر جریان مبرد شود. فیلتر درایر سردخانه با حذف این ذرات، از خرابی‌های ناگهانی جلوگیری می‌کند و باعث افزایش عمر مفید سردخانه می‌شود.

یخچال‌های صنعتی و فروشگاهی

در رستوران‌ها، سوپرمارکت‌ها و فروشگاه‌های زنجیره‌ای می‌توان از یخچال‌های صنعتی و یونیت‌های کندانسینگ بهره برد. این تجهیزات به دلیل حساسیت نگهداری مواد غذایی باید عملکرد مناسبی داشته باشند. وجود فیلتر درایر در این تجهیزات سبب می‌شود از ورود آلودگی به کمپرسور و لوله‌ها جلوگیری شود و دمای داخلی پایدار بماند.

سیستم‌های تهویه مطبوع مرکزی مانند VRF و DVM

در این سیستم‌ها فیلتر درایر در مسیر خط مایع نصب می‌شود. از آن جایی که در این سیستم‌ها قطعات گران‎قیمت و حساس وجود دارد، نیاز است از مبرد در برابر رطوبت و ذرات معلق محافظت شود. حتی وجود کمترین ناخالصی نیز می‌تواند سبب بروز اختلال در عملکرد شیر انبساط شود و راندمان مبدل‌های حرارتی را کاهش دهد.

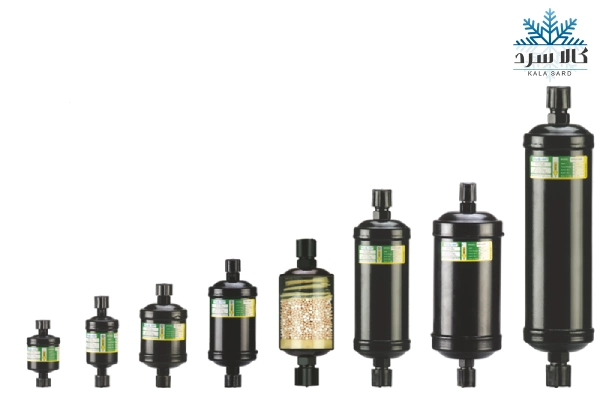

انواع فیلتر درایر

با توجه به آن که از این قطعه در صنایع مختلف استفاده می‌شود و کاربردهای متعددی خواهد داشت، می‌توان آن را به دسته‌های مختلفی تقسیم کرد. به صورت کلی فیلتر درایرها از لحاظ ساختار، قابلیت تعویض، نوع جریان و نوع اتصال به دسته‌های مختلفی تقسیم می‌شوند که در ادامه به مهم‌ترین آن‌ها اشاره می‌کنیم.

 فیلتر درایر بسته (هرمتیک)

فیلتر درایر هرمتیک از نوع فیلترهای خشک کننده کاملا بسته هستند که از قابلیت باز شدن برخوردار نخواهند بود. این نوع از فیلترها در سیستم‌های برودتی کم ظرفیت و خانگی مورد استفاده قرار می‌گیرند. فیلتر درایر بسته ساختار ساده‌ای دارد، از نصب آسانی برخوردار است و احتمال نشتی در آن کم خواهد بود.

فیلتر درایرهای قابل تعویض

در سیستم‌های بزرگ مانند چیلرها، از فیلتر درایرهای قابل تعویض استفاده می‌شود. در این طراحی، یک پوسته ثابت (کر درایر) روی خط مبرد نصب می‌شود و المنت یا هسته فیلتر درون آن قرار می‌گیرد.
در صورت نیاز به سرویس، فقط هسته داخلی تعویض شده و نیازی به جایگزینی کل فیلتر نیست. این نوع طراحی، تعمیر و نگهداری را آسان‌تر و کم‌هزینه‌تر می‌کند.

فیلتر درایر دو جهته (Bi-flow)

از فیلتر درایر دو جهته برای سیستم‌هایی همچون پمپ‌های حرارتی که جهت جریان مبرد در آن‌ها تغییر می‌کند، استفاده می‌شود. در این فیلترها مبرد می‌تواند از هر دو جهت عبور کند بدون آن که در جذب رطوبت یا آلودگی خللی وارد شود. این فیلتر از تقارن داخلی برخوردار بوده و دارای قابلیت عملکرد در رفت و برگشت جریان است.

فیلتر درایر بر اساس نوع اتصال (جوشی و مهره‌ای)

در دسته بندی دیگر می‌توان فیلتر درایر را بر اساس نوع اتصال به دو نوع جوشی و مهره‌ای تقسیم کرد. فیلترهای جوشی را نمی‌توان پس از نصب باز نمود اما به دلیل جوشکاری کامل، احتمال نشتی در آن‌ها پایین است. می‌توان از این فیلترها در مبردهای قابل اشتعال بهره برد. در مقابل این فیلترها، فیلترهای مهره‌ای قرار می‌گیرند که به راحتی باز و بسته می‌شوند. این ویژگی سبب می‌شود بتوان از آن‌ها در سیستم‌های بهره برد که به تعویض مداوم فیلتر نیاز دارند.

برندهای فیلتر درایر موجود در بازار

در بازار ایران برندهای متنوعی از فیلتر درایر عرضه می‌شوند که شامل تولیدکنندگان داخلی و بین‌المللی است. در میان این برندها، danfoss و Castel به دلیل کیفیت بالا و عملکرد قابل اعتماد، جایگاه ویژه‌ای در میان متخصصان صنعت برودت به دست آورده‌اند.

فیلتر درایرهای تولیدی این برندها با برخورداری از ساختار مقاوم، طول عمر بالا و مقاومت در برابر خوردگی، انتخابی مناسب برای انواع سیستم‌های تبریدی به شمار می‌روند. کارشناسان باتجربه این حوزه بر این باورند که فیلتر درایر‌های دانفوس و کستل با داشتن ظرفیت جذب رطوبت بالا، تنوع در سایز و نوع اتصال، و همچنین ارائه مدل‌های بی‌فلو (Bi-flow)، به نیازهای فنی مختلف پاسخ می‌دهند و در پروژه‌های خانگی تا صنعتی مورد استفاده قرار می‌گیرند.

راهنمای خرید فیلتر درایر

در هنگام خرید فیلتر درایر کمپرسور لازم است به موارد ویژه‌ای توجه نمایید و مطابق با آن‌ها این قطعه را خریداری کنید. برخی از نکات پیرامون این امر به شرح زیر هستند:

نوع سیستم و ظرفیت برودتی آن

در اولین قدم خرید فیلتر درایر لازم است سیستم برودتی یا تهویه مطبوع مورد استفاده را بشناسید و مطابق با آن، قطعه را خریداری نمایید. بررسی نوع سیستم و ظرفیت برودتی آن می‌تواند روی انتخاب مدل و سایز فیلتر اثر بگذارد.

سازگاری با نوع مبرد و روغن کمپرسور

فیلتر درایر باید با مبرد استفاده شده در سیستم سازگار باشد. هر کدام از مبردها ویژگی خاص خود را دارند. از این رو لازم است برای آن‌ها از فیلتر درایر مخصوص استفاده شود. اگر فیلتر درایر و مبرد یا روغن با یکدیگر منطق نباشند، عمر فیلتر کاهش یافته و ظرفیت جذب رطوبت پایین می‌آید. به دنبال آن واکنش‌های شیمیایی نامطلوب رخ خواهد داد.

ظرفیت جذب رطوبت و اسید

از دیگر ویژگی‌های مهم هنگام انتخاب فیلتر درایر، توجه به ظرفیت جذب رطوبت و اسید آن است. این اطلاعات براساس نوع مبرد و دمای کاری آن مشخص می‌گردد. در سیستم‌هایی که تازه از تعمیر یا نشت بیرون آمده‌اند لازم است از فیلتر درایری استفاده شود که ظرفیت اسیدگیری بالای داشته باشد.

نحوه نصب فیلتر درایر

نصب صحیح فیلتر درایر می‌تواند روی عملکرد سیستم تاثیر زیادی داشته باشد. اگر این قطعه نادرست نصب شود به سیستم آسیب زده و عملکرد آن را دچار اختلال می‌کند. به صورت کلی فیلتر روی خط مایع و بین رسیور (مخزن مبرد) و سایت گلس نصب می‌شود. در سیستم‌هایی که رسیور وجود ندارد، فیلتر درایر می‌تواند بعد از کندانسور نصب گردد. لازم به ذکر است اگر این قطعه در نزدیک‌ترین محل به ورودی اواپراتور قرار گیرد، می‌تواند از ورود رطوبت و ذرات معلق جلوگیری نماید.

زمان تعویض فیلتر درایر

فیلتر درایر از جمله قطعات مصرفی بوده که پس از مدتی کارایی خود را از دست می‌دهد. برای حفظ عملکرد سیستم لازم است هر از چندگاهی این قطعه را تعویض نمود. برخی از نشانه‌هایی که نشان می‎دهند زمان تعویض این قطعه فرا رسیده است، به شرح زیر هستند:

 نمایش وضعیت مرطوب در سایت گلس

از رایج‌ترین راه‌های بررسی وضعیت فیلتر درایر، استفاده از سایت گلاس است. اگر سایت گلس رنگ آبی یا سبز را نشان دهد، سیستم در حالت خشک قرار دارد و اگر رنگ زرد یا صورتی را نشان دهد، در آن رطوبت اشباع شده و نیاز به تعویض است.

اختلاف دما در دو سر فیلتر

با لمس یا اندازه‌گیری دمای ورودی و خروجی فیلتر درایر می‌توان اشباع شدن آن را تشخیص داد. اگر فیلتر درایر دچار گرفتگی شده باشد، مقاومت ایجاد کرده و سبب افت فشار و افزایش دما در ورودی نسبت به خروجی خواهد شد.

تغییر در فشار سیستم و کاهش راندمان

اگر عملکرد سیستم ناگهان کاهش یابد و ظرفیت سیستم پایین بیاید، می‌تواند به گرفتگی فیلتر درایر مربوط باشد. در این موارد توصیه می‌شود فشار خط مایع و وضعیت مبرد در سایت گلس بررسی شود.

پس از هر تعمیر اساسی یا سوختن کمپرسور

اگر سیستم به تازگی تعمیر شده یا کمپرسور آن سوخته است، لازم است فیلتر درایر تعویض گردد. سوختن کمپرسور باعث می‌شود اسید و آلودگی به سیستم وارد گردد. از این رو فیلتر درایر قدیمی نمی‌تواند این حجم از آلودگی را جذب نماید.
