همهچیز درباره آکومولاتور و کاربردهای آن

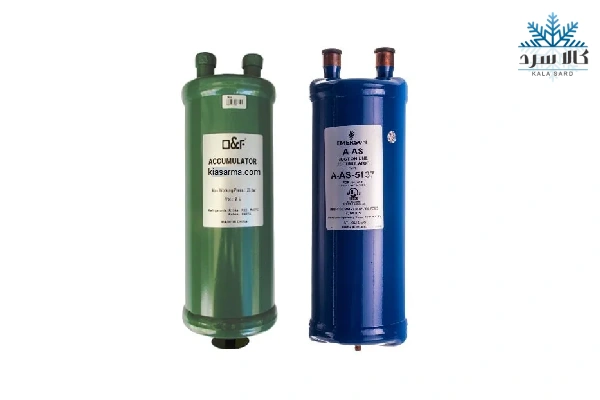

آکومولاتور چیست و چه جایگاهی در سیستم تبرید دارد؟
در سیستمهای تبرید و تهویه مطبوع، عملکرد صحیح کمپرسور وابسته به ورود بخار مبرد به بخش تراکم است. اگر به هر دلیل مبرد مایع وارد کمپرسور شود، میتواند باعث اختلال در فرآیند تراکم و کاهش عمر مفید تجهیزات شود. به همین دلیل در بسیاری از سیستمها از قطعهای به نام آکومولاتور استفاده میشود.
در پاسخ به این پرسش که آکومولاتور چیست، میتوان گفت این تجهیز یک مخزن نصبشده در خط مکش و پیش از ورودی کمپرسور است که با هدف جلوگیری از ورود مبرد مایع به کمپرسور طراحی شده است. این قطعه در بازار با نام مایع شکن کمپرسور نیز شناخته میشود و در منابع فنی با عنوان Suction Accumulator معرفی میگردد.
گاهی این سوال مطرح میشود که اکومولاتور یا مایع شکن چه تفاوتی با سایر مخازن موجود در سیکل تبرید دارد. مهمترین تفاوت آن با تجهیزی مانند رسیور در محل نصب و وظیفه عملکردی آن است. رسیور در خط مایع و در بخش فشار بالا قرار میگیرد و برای ذخیره و تنظیم مبرد مایع به کار میرود، در حالی که آکومولاتور در خط مکش و در بخش فشار پایین نصب میشود و نقش آن محافظت از کمپرسور در برابر ورود مایع است.
به همین دلیل وقتی از آکومولاتور کمپرسور صحبت میشود، منظور تجهیزی است که مستقیماً با ایمنی و سلامت این بخش حیاتی سیستم در ارتباط است. استفاده صحیح از این قطعه در بسیاری از کاربردهای برودتی، بهویژه در سیستمهایی با حساسیت عملکردی بالا، به یک راهکار رایج و مهندسیشده تبدیل شده است.
نحوه عملکرد آکومولاتور
برای درک اینکه عملکرد اکومولاتور چیست، باید به رفتار مبرد در خط مکش توجه کرد. در شرایط ایدهآل، مبرد پس از خروج از اواپراتور به صورت بخار وارد کمپرسور میشود. اما در برخی وضعیتها مانند کاهش سوپرهیت یا تنظیم نبودن صحیح شیر انبساط، ممکن است مقداری مبرد مایع نیز وارد خط مکش شود.

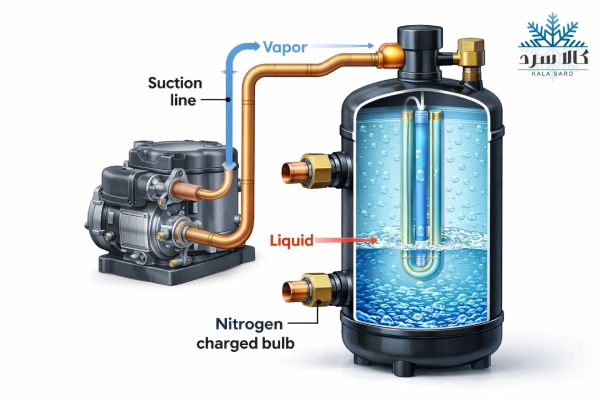

آکومولاتور در این نقطه وارد عمل میشود. مخلوط گاز و مایع وارد مخزن شده و با کاهش سرعت جریان، جداسازی فاز انجام میگیرد. مبرد مایع که چگالی بیشتری دارد در بخش پایینی مخزن جمع میشود، در حالی که بخار از قسمت بالایی به سمت خروجی هدایت شده و وارد کمپرسور میگردد. به این ترتیب، ورود مایع به کمپرسور کنترل میشود.
به طور خلاصه، کار آکومولاتور ایجاد یک ناحیه ایمن در خط مکش و جلوگیری از ورود ناگهانی مایع به کمپرسور است.
ساختار داخلی آکومولاتور چگونه عمل میکند؟
در داخل آکومولاتور معمولا یک لوله خروجی قرار دارد که دهانه آن در قسمت بالایی مخزن تعبیه شده تا تنها بخار، مکش شود. همچنین در بخش پایینی، یک مسیر یا روزنه کوچک برای بازگشت تدریجی مایع و روغن در نظر گرفته میشود. این طراحی باعث میشود مایع جمعشده به صورت کنترلشده و در حجم کم به سیستم بازگردد و از ایجاد تنش مکانیکی در کمپرسور جلوگیری به عمل آید.
طراحی داخلی مایع شکن کمپرسور باید به گونهای باشد که علاوه بر جداسازی موثر، افت فشار زیادی در خط مکش ایجاد نکند، زیرا افزایش افت فشار میتواند راندمان سیستم تبرید را کاهش دهد.
محل نصب صحیح آکومولاتور و نکات اجرایی
پس از شناخت کار آکومولاتور و نحوه عملکرد آن، یکی از مهمترین موضوعات در بهرهبرداری صحیح از این تجهیز، محل نصب و نحوه اجرای آن در سیستم است. حتی اگر بهترین مدل آکومولاتور انتخاب شود، نصب نادرست میتواند عملکرد آن را تحت تاثیر قرار دهد.
آکومولاتور در خط مکش و پیش از ورودی کمپرسور نصب میشود. موقعیت آن باید به گونهای باشد که هرگونه مبرد مایع احتمالی پیش از ورود به کمپرسور، ابتدا وارد مخزن آکومولاتور شود. به همین دلیل معمولا این قطعه در نزدیکترین فاصله ممکن به ورودی کمپرسور قرار میگیرد تا از عبور مستقیم مایع به سمت کمپرسور جلوگیری شود.
جهت نصب و جانمایی صحیح آکومولاتور
در اغلب کاربردها، آکومولاتور باید به صورت عمودی نصب شود. طراحی داخلی این تجهیز بر اساس جداسازی فاز مایع و گاز در راستای قائم انجام شده است و نصب افقی میتواند فرآیند جداسازی را مختل کند. همچنین قرارگیری صحیح اتصالات ورودی و خروجی اهمیت زیادی دارد تا مسیر جریان مطابق طراحی سازنده باشد.
در سیستمهایی مانند چیلرها، زمانی که از آکومولاتور در چیلر استفاده میشود، رعایت این نکات اهمیت بیشتری دارد، زیرا ظرفیت و دبی جریان بالاتر است و کوچکترین خطای اجرایی میتواند اثر قابل توجهی بر عملکرد کل سیستم بگذارد. همین موضوع درباره مایع شکن سردخانه نیز صدق میکند، بهویژه در کاربردهای دمای پایین که احتمال بازگشت مایع بیشتر است.
نکات اجرایی مهم در نصب اکومولاتور
برای اطمینان از عملکرد صحیح آکومولاتور، رعایت چند نکته ضروری است:
- نصب در فاصله مناسب و نزدیک به کمپرسور
- جلوگیری از ایجاد شیب معکوس در خط مکش که باعث تجمع مایع شود
- استفاده از عایق مناسب در کاربردهای دمای پایین برای جلوگیری از تعریق و اتلاف انرژی
- دقت در جوشکاری و تمیز بودن داخل لولهها برای جلوگیری از ورود آلودگی به مخزن
در نهایت باید توجه داشت که آکومولاتور بخشی از یک مجموعه است و عملکرد آن به طراحی صحیح کل سیستم وابسته است. جانمایی اصولی این تجهیز، نقش مهمی در افزایش ایمنی و پایداری عملکرد کمپرسور خواهد داشت.
در چه شرایطی استفاده از آکومولاتور ضروری است؟
همه سیستمهای تبرید الزاماً به آکومولاتور نیاز ندارند، اما در برخی شرایط، استفاده از آن یک انتخاب مهندسی کاملاً منطقی و حتی ضروری محسوب میشود. شناخت این شرایط کمک میکند بدانیم کاربرد اکومولاتور چیست و در چه پروژههایی باید آن را در نظر گرفت.
شرایطی که احتمال بازگشت مبرد مایع افزایش مییابد:
- سیستمهای دمای پایین
در کاربردهای زیر صفر، احتمال باقی ماندن مبرد مایع در خروجی اواپراتور بیشتر است. به همین دلیل در طراحی مایع شکن سردخانه، استفاده از آکومولاتور بسیار رایج است. - سیستمهای دارای دیفراست گاز داغ
در زمان تغییر حالت سیستم و فرآیند دیفراست، امکان حرکت مایع به سمت کمپرسور وجود دارد. در این شرایط استفاده از مایع شکن چیلر یا آکومولاتور خط مکش اهمیت زیادی دارد. - بار متغیر و نوسان عملکرد
در چیلرهایی که تحت تغییرات شدید بار کار میکنند، سوالی که مطرح میشود این است که اکومولاتور چیلر چیست و چرا استفاده میشود؟ پاسخ این است که در این سیستمها آکومولاتور نقش یک لایه حفاظتی اضافی را ایفا میکند. - کاهش سوپرهیت یا تنظیم نبودن شیر انبساط
اگر کنترل دقیق نباشد، بخشی از مبرد ممکن است به صورت مایع وارد خط مکش شود. - استارتهای مکرر کمپرسور
در لحظه راهاندازی، شرایط پایدار نیست و احتمال عبور مایع افزایش مییابد.
چه زمانی ممکن است استفاده از آکومولاتور الزامی نباشد؟
- سیستمهای کوچک با طراحی دقیق
- کنترل پایدار و دقیق سوپرهیت
- شرایط کاری یکنواخت و بدون نوسان بار شدید
با این حال، در اغلب کاربردهای صنعتی، بهویژه در پروژههای سردخانهای و چیلرهای با ظرفیت بالا، استفاده از آکومولاتور به عنوان یک راهکار پیشگیرانه توصیه میشود.

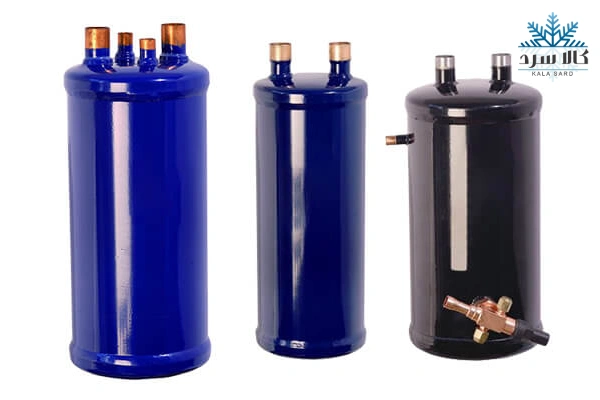

انواع آکومولاتور و تفاوت آنها
پس از مشخص شدن شرایط استفاده، گام بعدی شناخت انواع آکومولاتور است. از نظر ساختاری، آکومولاتورها در مدلهای مختلفی تولید میشوند، اما در سیستمهای تبرید رایج، دو دسته اصلی بیشتر مورد استفاده قرار میگیرند.
1) آکومولاتور دو لوله ای
این مدل سادهترین و رایجترین نوع آکومولاتور است. در این ساختار، یک ورودی برای مخلوط گاز و مایع و یک خروجی برای بخار مبرد وجود دارد. جداسازی فاز در داخل مخزن انجام میشود و مایع در بخش پایین جمع میگردد.
ویژگیهای این مدل:
- ساختار ساده و اقتصادی
- مناسب برای بسیاری از کاربردهای عمومی
- استفاده گسترده در سیستمهای متوسط
- انتخاب رایج در طراحی مایع شکن کمپرسور در ظرفیتهای معمول
این نوع آکومولاتور زمانی مناسب است که شرایط سیستم پیچیدگی زیادی نداشته باشد و کنترل سوپرهیت در سطح قابل قبولی انجام شود.
2) آکومولاتور چهار لوله ای
در برخی مدلها، علاوه بر مسیر اصلی، یک مبدل حرارتی داخلی یا مسیر کمکی برای بهبود تبخیر مایع و بازگشت روغن در نظر گرفته میشود. این مدلها معمولاً در سیستمهای حساستر یا دمای پایین کاربرد دارند.
ویژگیهای این مدل:
- کمک به تبخیر تدریجی مایع جمعشده
- بهبود بازگشت روغن به کمپرسور
- عملکرد پایدارتر در شرایط بار متغیر
- کاربرد بیشتر در آکومولاتور در چیلر و سیستمهای صنعتی
در پروژههایی که احتمال بازگشت مایع بیشتر است یا سیستم تحت نوسان شدید کار میکند، این مدلها انتخاب مناسبتری هستند.
|
ویژگی |
دو لولهای |
چهار لولهای / دارای مبدل |
|
پیچیدگی ساخت |
ساده |
پیشرفتهتر |
|
قیمت |
اقتصادیتر |
بالاتر |
|
مناسب برای |
سیستمهای عمومی |
سیستمهای صنعتی و دمای پایین |
|
کنترل بازگشت مایع |
معمولی |
بهبود یافته |
انتخاب بین این دو نوع به شرایط کاری سیستم، ظرفیت کمپرسور و سطح ریسک بازگشت مایع بستگی دارد.
راهنمای انتخاب آکومولاتور مناسب
انتخاب آکومولاتور باید بر اساس مشخصات واقعی سیستم انجام شود، نه صرفا بر اساس ظرفیت اسمی یا قیمت. این تجهیز بخشی از خط مکش است و هرگونه عدم تطابق آن با شرایط کاری میتواند روی عملکرد کل سیستم اثر بگذارد.
در انتخاب آکومولاتور کمپرسور این معیارها را در نظر بگیرید:
- ظرفیت سیستم و مقدار شارژ مبرد
حجم داخلی آکومولاتور باید متناسب با ظرفیت برودتی و میزان مبرد در گردش باشد. مدل کوچک توان کنترل مایع را ندارد و مدل بیشازحد بزرگ میتواند باعث افت فشار شود. - نوع مبرد و فشار کاری
خواص مبرد مانند چگالی و فشار طراحی در انتخاب مدل مناسب مؤثر است. تجهیز باید با مبرد مورد استفاده سازگار باشد. - ظرفیت و نوع کمپرسور
دبی مکش و شرایط عملکرد کمپرسور تعیین میکند چه سایزی از آکومولاتور مناسب است. این موضوع در طراحی آکومولاتور در چیلر یا سیستمهای سردخانهای اهمیت بیشتری دارد. - افت فشار مجاز در خط مکش
مشخصات فنی سازنده را بررسی کنید تا آکومولاتور باعث کاهش راندمان سیستم نشود. - کیفیت ساخت و اتصالات
تحمل فشار، کیفیت جوشکاری و نوع اتصال باید با استاندارد پروژه همخوانی داشته باشد.
به طور خلاصه، انتخاب صحیح یعنی ایجاد تعادل بین ظرفیت، ایمنی و راندمان. نه کوچکتر از نیاز سیستم و نه بزرگتر از حد ضروری.
خطاهای رایج در نصب آکومولاتور
نصب صحیح آکومولاتور به اندازه انتخاب درست آن اهمیت دارد. برخی خطاهای اجرایی میتوانند باعث کاهش کارایی این تجهیز شوند و حتی ریسک بازگشت مایع را افزایش دهند.
رایجترین اشتباهات در نصب عبارتاند از:
- قرارگیری در فاصله زیاد از کمپرسور
آکومولاتور باید در نزدیکترین موقعیت ممکن به ورودی کمپرسور نصب شود تا نقش حفاظتی خود را بهدرستی ایفا کند. - نصب در جهت نامناسب
بسیاری از مدلها برای نصب عمودی طراحی شدهاند. نصب افقی میتواند فرآیند جداسازی فاز را مختل کند. - عدم عایقکاری در کاربردهای دمای پایین
در پروژههایی مانند مایع شکن سردخانه، حذف عایق میتواند باعث تعریق، اتلاف انرژی و حتی یخزدگی ناخواسته شود. - بیدقتی در عملیات جوشکاری و تمیزکاری خط مکش
ورود براده یا آلودگی به داخل مخزن ممکن است مسیرهای داخلی را مسدود کند و عملکرد را تحت تأثیر قرار دهد.
نشانههای عملکرد نامناسب و عیبیابی اولیه آکومولاتور
در صورتی که آکومولاتور نتواند بهدرستی عمل کند، سیستم معمولاً علائم مشخصی نشان میدهد. توجه به این نشانهها میتواند از بروز آسیب جدی به کمپرسور جلوگیری کند.
علائم رایج عبارتاند از:
- نوسان غیرعادی فشار مکش
- صدای ضربه یا لرزش غیرمعمول در کمپرسور
- یخزدگی غیرطبیعی در خط مکش
- افت راندمان یا عملکرد ناپایدار سیستم
در صورت مشاهده این موارد، ابتدا باید تنظیمات سوپرهیت و عملکرد شیر انبساط بررسی شود. اگر این بخشها بهدرستی کار کنند، سپس وضعیت آکومولاتور از نظر سایز، نصب و سلامت داخلی ارزیابی میشود.
به این ترتیب، عیبیابی به صورت مرحلهای انجام میشود و از تعویض غیرضروری قطعات جلوگیری خواهد شد.
جمعبندی
آکومولاتور در خط مکش بهعنوان یک لایه ایمنی برای کمپرسور عمل میکند و در شرایطی که احتمال بازگشت مبرد مایع وجود دارد، نقش تعیینکنندهای در کاهش ریسک خرابی دارد. ضرورت استفاده از آن به نوع کاربرد، شرایط بار، دمای کاری و طراحی سیستم بستگی دارد و تصمیمگیری درباره آن باید بر اساس دادههای واقعی پروژه انجام شود.
در پروژههای چیلر و سردخانه که حساسیت عملکردی بالاست، انتخاب مدل مناسب، توجه به ظرفیت، کنترل افت فشار و اجرای دقیق نصب اهمیت ویژهای دارد. در نهایت، آکومولاتور زمانی بیشترین اثربخشی را خواهد داشت که بهعنوان بخشی از یک طراحی مهندسیشده و نه یک راهکار جایگزین برای جبران ضعفهای سیستم در نظر گرفته شود.
