لرزه گیر

در سیستم‌های تبرید و تهویه مطبوع، لرزش ایجادشده توسط کمپرسور برودتی می‌تواند به لوله‌ها، اتصالات و سایر اجزای مدار منتقل شده و در طول زمان باعث ایجاد تنش، نشتی و کاهش عمر تجهیزات شود. لرزه‌ گیر تبرید قطعه‌ای انعطاف‌پذیر است که برای جذب این ارتعاشات و جلوگیری از انتقال آن‌ها در مسیر لوله‌کشی مورد استفاده قرار می‌گیرد.

این قطعه معمولاً در خط مکش یا خط دهش کمپرسور نصب می‌شود و نقش مهمی در کاهش لرزش، جلوگیری از آسیب‌های مکانیکی و پایداری عملکرد سیستم دارد. انتخاب درست لرزه‌ گیر و نصب آن در محل مناسب، یکی از اقداماتی است که می‌تواند از بروز خرابی‌های پرهزینه جلوگیری کند.

در ادامه با انواع لرزه ‌گیر، معیارهای انتخاب و نکات مهم در کاربرد این قطعه بیشتر آشنا می‌شویم.

انواع لرزه گیر تبرید

لرزه گیر تبرید بر اساس ساختار و جنس بدنه در چند مدل اصلی تولید می‌شود. هر نوع لرزه گیر عملکرد و میزان انعطاف پذیری متفاوتی دارد و بسته به فشار، دما و شرایط کاری سیستم می‌توان دست به انتخاب زد. مهم ترین انواع لرزه گیر تبرید عبارتند از:

1) لرزه گیر مسی

لرزه گیر مسی یکی از رایج ترین مدل ها در سیستم های تبرید سبک و متوسط است. این مدل از لوله مسی انعطاف پذیر ساخته شده و به دلیل سازگاری کامل با مبردهای رایج، در بسیاری از سیستم ها مانند کولر گازی، یخچال صنعتی و یونیت های کوچک به کار می رود.

ویژگی ها:

• مقاومت بالا در برابر خوردگی
• نصب آسان با اتصال جوشی
• انعطاف پذیری مناسب برای کنترل ارتعاش کمپرسور

این مدل یکی از پرکاربردترین vibration absorber ها در سیستم های کوچک محسوب می شود.

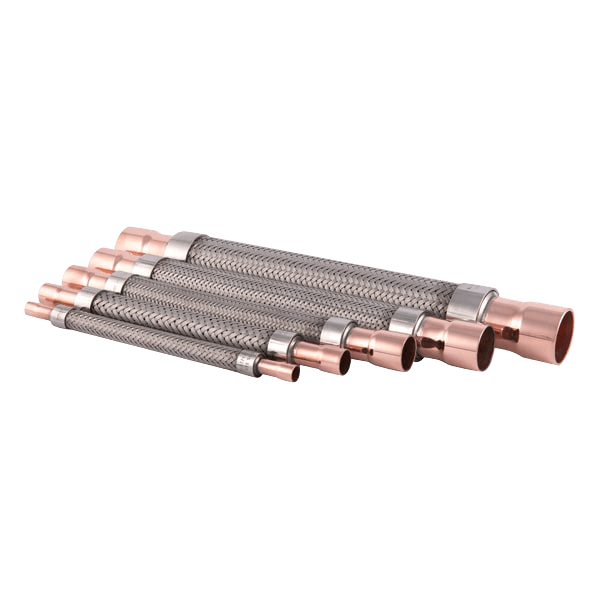

2) لرزه گیر بافت فلزی

این مدل از یک لوله انعطاف پذیر داخلی همراه با یک بافت فلزی استیل روی آن ساخته می شود. وجود لایه بافت فلزی باعث افزایش مقاومت مکانیکی و تحمل فشار بالاتر شده و آن را برای سیستم های تبرید صنعتی و نیمه صنعتی مناسب می کند.

ویژگی ها:

• تحمل فشار کاری بیشتر
• دوام بالا و عمر طولانی
• مقاومت مناسب در برابر ضربه های ناشی از عملکرد کمپرسور

این مدل انتخاب مناسبی برای چیلرها، سردخانه ها و تجهیزات تبرید سنگین است.

3) لرزه گیر استیل

در شرایطی که محیط کاری خورنده است یا مبردهای خاص با فشار و دمای بالا استفاده می شود، لرزه گیر استیل عملکرد قابل اعتماد و پایداری ارائه می دهد. ساختار تمام استیل آن باعث شده در صنایع سنگین و محیط های صنعتی انتخاب مناسبی باشد.

ویژگی ها:

• مقاومت عالی در برابر رطوبت و مواد شیمیایی
• مناسب برای فشارهای کاری بالا
• گزینه ای مطمئن برای سیستم های تبرید صنعتی

این مدل از بهترین گزینه ها برای لرزه گیرهای تبرید در محیط های سخت صنعتی است.

محل نصب لرزه گیر در سیستم تبرید

برای عملکرد صحیح لرزه گیر تبرید و جلوگیری از انتقال ارتعاش کمپرسور، باید محل نصب آن به‌درستی انتخاب شود. در ادامه دقیق‌ترین نکات نصب لرزه گیر کمپرسور را بررسی می‌کنیم.

نصب لرزه گیر در خط مکش

لرزه گیر خط مکش معمولا روی لوله کم فشار نصب می‌شود تا ضربه ها و لرزش های برگشتی از کمپرسور را جذب کند.

در این خط دما پایین تر است، بنابراین لرزه گیر مسی یا مدل های بافت فلزی سبک به‌طور معمول استفاده می‌شوند.

نکته مهم: لرزه گیر باید در نزدیک ترین فاصله استاندارد نسبت به ورودی کمپرسور نصب شود.

نصب لرزه گیر در خط دهش

خط دهش (خط خروجی کمپرسور) فشار و دمای بالاتری دارد.

در این بخش استفاده از لرزه گیر بافت فلزی تقویت شده یا لرزه گیر استیل توصیه می‌شود تا تحمل فشار کافی وجود داشته باشد.

نصب لرزه گیر در خط دهش مانع انتقال ضربه های ناشی از شروع به کار کمپرسور به لوله ها و کندانسور می‌شود.

فاصله مناسب لرزه گیر تا کمپرسور

یکی از اصول مهم نصب لرزه گیر کمپرسور این است که فاصله بین کمپرسور و لرزه گیر حداقل باشد اما اتصال مستقیم هم نباشد.

بهترین فاصله معمولاً بین 10 تا 30 سانتیمتر (بسته به توان کمپرسور) است.

نزدیک بودن لرزه گیر باعث جذب مؤثرتر ارتعاشات اولیه کمپرسور می‌شود.

همچنین لرزه گیر تبرید باید کاملاً در امتداد خط لوله نصب شود:

• بدون پیچ خوردگی
• بدون انحنا
• بدون زاویه

چرخش یا پیچش حتی چند درجه می‌تواند باعث پارگی بافت فلزی یا نشتی در نقاط جوش شود.

جهت صحیح نصب لرزه گیر

بیشتر مدل های لرزه گیر کمپرسور دارای جهت نصب هستند. اگر روی بدنه فلش یا علامت FLOW وجود داشته باشد، باید جریان مبرد مطابق با این علامت باشد. نصب اشتباه جهت باعث کاهش عمر و افزایش تنش مکانیکی روی بدنه لرزه گیر می‌شود.

همچنین هنگام نصب باید دقت شود که حرارت زیاد جوشکاری به بدنه لرزه گیر منتقل نشود، زیرا این موضوع می‌تواند به ساختار داخلی آن آسیب وارد کند.

نکات مهم هنگام خرید لرزه گیر تبرید

انتخاب و خرید لرزه گیر تبرید باید با توجه به چند معیار فنی انجام شود تا از انتقال ارتعاشات کمپرسور جلوگیری شود و سیستم تبرید بدون لرزش و نشتی کار کند. در ادامه مهم ترین نکات انتخاب لرزه گیر کمپرسور را بررسی می کنیم.

انتخاب سایز مناسب لرزه گیر تبرید

مهم ترین فاکتور در خرید لرزه گیر تبرید، انتخاب سایز درست است. قطر داخلی لرزه گیر باید دقیقا با سایز خط مکش یا خط دهش هماهنگ باشد. استفاده از سایز اشتباه (کوچک تر یا بزرگ تر) می‌تواند باعث افت فشار، لرزش بیشتر و حتی شکستگی لوله در سیستم شود.

توجه به فشار کاری و نوع مبرد

فشار کاری در سیستم های تبرید متفاوت است و مستقیم به مبرد مورد استفاده بستگی دارد. هنگام انتخاب لرزه گیر کمپرسور باید مطمئن شوید مدل انتخابی توان تحمل فشار سیستم را دارد.

در سیستم های صنعتی یا سردخانه ها معمولا لرزه گیر بافت فلزی عملکرد مطمئن‌تری دارد.

جنس لرزه گیر و شرایط محیطی

انتخاب جنس لرزه گیر تبرید باید بر اساس نوع سیستم و شرایط محیطی باشد:

• سیستم های سبک و خانگی: لرزه گیر مسی
• سیستم های صنعتی با فشار بالا: لرزه گیر بافت فلزی
• محیط های مرطوب یا خورنده: لرزه گیر استیل

انتخاب جنس مناسب باعث افزایش عمر سیستم و کاهش هزینه های تعمیرات می‌شود.

کیفیت ساخت و استاندارد تولید

کیفیت ساخت یکی از مهم ترین عوامل در عملکرد صحیح لرزه گیر تبرید است. برندهای باکیفیت مثل لرزه گیر پکلس دارای جوشکاری استاندارد، بافت فلزی مقاوم و لوله داخلی تقویت شده هستند که می‌توانند ارتعاشات ناشی از عملکرد کمپرسور را به خوبی جذب کنند.

مدل های بی کیفیت ممکن است در اثر فشار یا لرزش دچار پارگی، نشتی مبرد یا شکستگی شوند. به همین دلیل انتخاب برند معتبر و محصول دارای استاندارد تولید اهمیت زیادی دارد.

خرید لرزه گیر تبرید

لرزه گیر تبرید با جذب ارتعاشات کمپرسور، از انتقال لرزش به لوله ها و سایر تجهیزات سیستم جلوگیری می‌کند و به افزایش عمر قطعات و کاهش استهلاک کمک می‌کند. انتخاب صحیح این قطعه بر اساس سایز خط لوله، فشار کاری سیستم و کیفیت ساخت، نقش مهمی در عملکرد پایدار سیستم تبرید دارد.

در این صفحه از کالا سرد آسیا می‌توانید انواع لرزه گیر کمپرسور تبرید را در سایزها و مدل های مختلف مشاهده و مقایسه کنید. مشخصات فنی هر محصول به صورت کامل ارائه شده تا انتخاب مدل مناسب برای سیستم تبرید، سردخانه یا چیلر آسان تر باشد.

در صورتی که برای انتخاب سایز یا مدل مناسب نیاز به راهنمایی دارید، کارشناسان فروش کالا سرد آماده ارائه مشاوره فنی و اعلام قیمت روز هستند تا بتوانید بهترین گزینه را متناسب با شرایط سیستم خود انتخاب کنید.
