اواپراتور و کندانسور

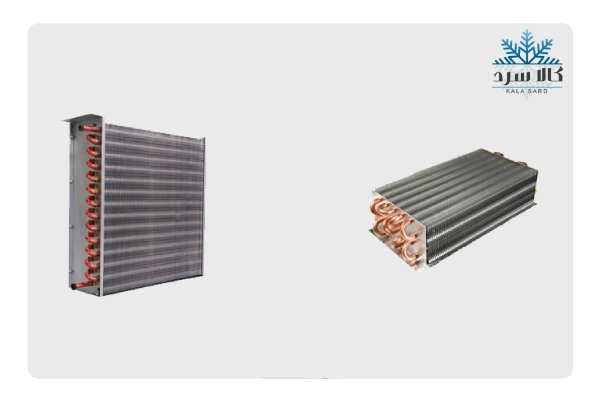

اواپراتور و کندانسور و کاربردهای هر کدام
اگر بخواهیم ساده بگوییم، کندانسور و اواپراتور دو قطعه اصلی در چرخه تبرید هستند که یکی گرما را دفع می‌کند و دیگری سرما تولید می‌کند. اواپراتور با جذب گرما از محیط باعث خنک شدن فضا یا سیال می‌شود، در حالی که کندانسور این گرمای جذب‌شده را به محیط بیرون منتقل می‌کند.
با اینکه هر دو جزو اجزای حیاتی سیستم‌های سرمایشی و تهویه مطبوع محسوب می‌شوند، اما از نظر عملکرد، محل نصب، نوع انتقال حرارت، شکل طراحی و کاربرد تفاوت‌های مهمی دارند که شناخت دقیق آن‌ها برای انتخاب، نگهداری یا تعمیر این تجهیزات ضروری است.
در این صفحه از کالا سرد آسیا، ابتدا به‌طور خلاصه توضیح می‌دهیم اواپراتور و کندانسور چیست، سپس با تکیه بر اطلاعات فنی و کاربردی، به بررسی فرق کندانسور و اواپراتور می‌پردازیم. همچنین با استفاده از جدول مقایسه‌ای، نمودارها و مثال‌های عملی، درک مفاهیم را برای شما ساده‌تر خواهیم کرد تا در پایان این مقاله، هیچ سوال بی‌پاسخی برایتان باقی نماند.
کندانسور چیست و چگونه کار می‌کند؟
کندانسور (Condenser) یکی از اجزای اصلی در سیستم‌های تبرید و تهویه مطبوع است که وظیفه آن تبدیل بخار مبرد داغ به مایع از طریق دفع حرارت به محیط بیرون است. به زبان ساده، کندانسور گرمای اضافی را از سیستم خارج می‌کند تا فرآیند خنک‌سازی به‌درستی انجام شود.
در چرخه تبرید، مبرد پس از فشرده‌سازی توسط کمپرسور، به شکل بخار داغ و پرفشار وارد کندانسور می‌شود. در این مرحله، کندانسور با استفاده از جریان هوا یا آب، حرارت بخار را به بیرون منتقل کرده و آن را به مایع تبدیل می‌کند. این مایع سپس وارد اواپراتور می‌شود تا گرمای محیط را جذب کرده و فرایند سرمایش انجام شود.
کندانسورها در طیف وسیعی از تجهیزات مورد استفاده قرار می‌گیرند، از جمله:
- کولر گازی و اسپلیت
- چیلرها و سردخانه‌ها
- یخچال‌ها و فریزرهای صنعتی
- سیستم‌های تهویه مطبوع مرکزی و صنعتی
انواع کندانسور
کندانسورها بر اساس نحوه خنک‌سازی و دفع حرارت، به چند دسته اصلی تقسیم می‌شوند:
|
نوع کندانسور |
نحوه خنک‌سازی | کاربرد معمول | مزایا |
معایب |
|
هوایی (هوا خنک) |
با استفاده از فن و هوا | یخچال‌ها، کولرهای گازی | نصب آسان، کم‌هزینه |
وابسته به دمای محیط |
|
آبی (آب خنک) |
با گردش آب | برج‌های خنک‌کن، چیلرهای بزرگ | عملکرد پایدار در هوای گرم |
نیاز به مصرف آب و نگهداری |
|
تبخیری |
ترکیبی از آب و هوا | سیستم‌های صنعتی و بزرگ | بازده بالا، صرفه‌جویی در انرژی |
هزینه اولیه بالا، پیچیدگی فنی |
اواپراتور چیست و چطور کار می‌کند؟
اواپراتور (Evaporator) یکی از مهم‌ترین اجزای سیستم تبرید است که وظیفه اصلی آن جذب گرمای محیط و ایجاد سرمایش می‌باشد. برخلاف کندانسور که گرما را از سیستم خارج می‌کند، اواپراتور گرما را از فضای اطراف جذب می‌کند و آن را به مبرد منتقل می‌نماید.
در چرخه تبرید، مبرد پس از عبور از شیر انبساط و کاهش فشار، به حالت مایع سرد وارد اواپراتور می‌شود. در این مرحله، مبرد با جذب گرمای محیط تبخیر می‌شود (تغییر فاز از مایع به بخار). این فرآیند باعث می‌شود هوای اطراف کویل اواپراتور خنک شود و عمل سرمایش انجام گیرد.
به‌بیان ساده، اواپراتور محلی است که سرما تولید می‌شود و این سرما از طریق جریان هوای عبوری یا تماس مستقیم به محیط یا سیال منتقل می‌گردد.
در نهایت، بخار سرد مبرد از اواپراتور خارج شده و به کمپرسور بازمی‌گردد تا چرخه تبرید دوباره تکرار شود. اواپراتورها در انواع تجهیزات برودتی و تهویه مطبوع استفاده می‌شوند، از جمله:
- یخچال‌ها و فریزرهای خانگی و صنعتی
- کولرهای گازی و اسپلیت‌ها
- چیلرهای تراکمی
- سردخانه‌ها و تونل‌های انجماد
- سیستم‌های تهویه مطبوع مرکزی و صنعتی
انواع اواپراتور
|
نوع اواپراتور |
ویژگی‌ها و کاربردها |
|
اواپراتور فن‌دار |
دارای فن برای گردش هوا، رایج در یخچال و سردخانه‌ها |
|
اواپراتور صفحه‌ای |
ابعاد کوچک، نصب آسان، مناسب تجهیزات سبک و خانگی |
|
اواپراتور پوسته و لوله |
راندمان بالا، مناسب سیستم‌های بزرگ صنعتی مانند چیلر |
|
اواپراتور DX |
انبساط مستقیم، رایج در اسپلیت‌ها و سیستم‌های تهویه مطبوع |

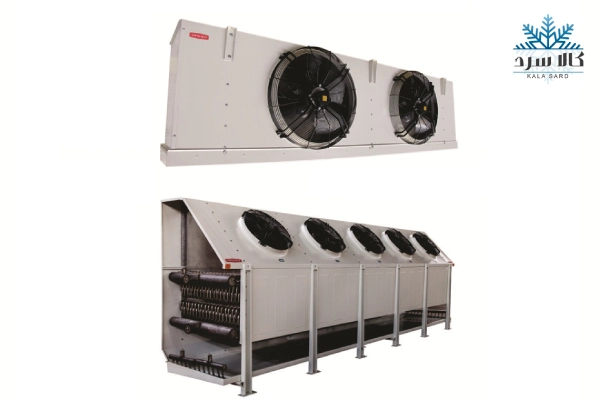

تفاوت کندانسور و اواپراتور
در سیستم‌های تبرید و تهویه مطبوع، کندانسور و اواپراتور مکمل یکدیگرند اما از نظر عملکرد، ساختار، محل نصب و نقش در چرخه تبرید، تفاوت‌های اساسی دارند. شناخت این تفاوت‌ها، به انتخاب صحیح تجهیزات، تشخیص خرابی‌ها و بهره‌برداری بهینه از سیستم کمک زیادی می‌کند.
در ادامه، به‌صورت جدولی و توضیحی، تفاوت اواپراتور و کندانسور را بررسی می‌کنیم.
جدول مقایسه کندانسور و اواپراتور
|
ویژگی |
کندانسور |
اواپراتور |
|
نقش در سیستم |
دفع حرارت از مبرد (خنک‌سازی مبرد داغ) | جذب حرارت از محیط (سرمایش محیط) |
| تغییر فاز مبرد | بخار به مایع |
مایع به بخار |
|
وضعیت حرارتی مبرد ورودی |
گاز داغ و پرفشار | مایع سرد و کم‌فشار |
| وضعیت مبرد خروجی | مایع خنک و پرفشار |
بخار سرد و کم‌فشار |
|
جریان حرارتی |
از مبرد به محیط | از محیط به مبرد |
| محل نصب معمول | بیرون از فضا (فضای آزاد یا موتورخانه) |
داخل فضا یا درون دستگاه |
|
نوع انتقال حرارت |
حرارت به محیط داده می‌شود | حرارت از محیط جذب می‌شود |
| ابزار خنک‌سازی | فن، آب یا ترکیب آن‌ها (بسته به نوع کندانسور) |
تبخیر مبرد و جریان هوا (فن در صورت وجود) |
|
دما |
معمولاً دمای بالاتر نسبت به اواپراتور |
دمای پایین‌تر برای ایجاد سرمایش |
فرق اواپراتور و کندانسور در کاربرد و نگهداری
در تجهیزات مختلف، این دو قطعه در موقعیت‌های متفاوتی به کار می‌روند. مثلاً در یخچال‌ها، اواپراتور داخل محفظه نصب شده و سرمایش داخلی را انجام می‌دهد، در حالی که کندانسور در پشت دستگاه قرار دارد و گرمای جذب‌شده را به محیط بیرون منتقل می‌کند. در اسپلیت‌ها، اواپراتور در پنل داخلی و کندانسور در یونیت بیرونی نصب می‌شود. در چیلرها هم اواپراتور مسئول خنک‌کردن آب است و کندانسور گرمای آن را به برج خنک‌کن یا هوا منتقل می‌کند.
از نظر نگهداری، نیز تفاوت‌هایی وجود دارد:
- اواپراتورها به‌دلیل قرارگیری در فضای داخلی و رطوبت بالا، بیشتر دچار یخ‌زدگی، نشتی یا گرفتگی فین‌ها می‌شوند. تمیز نگه‌داشتن آن‌ها برای حفظ بازده سرمایش بسیار مهم است.
- کندانسورها به‌ویژه در مدل‌های هوایی، ممکن است در اثر آلودگی هوا، گرد و غبار یا گرمای شدید محیط دچار افت راندمان یا گرفتگی کویل شوند. همچنین، خرابی فن یا کاهش جریان هوا در آن‌ها رایج‌تر است.
در کل، هر دو قطعه به سرویس دوره‌ای نیاز دارند، اما شرایط نگهداری آن‌ها متفاوت است و باید با توجه به محل نصب، نوع سیستم و کاربرد، برنامه‌ریزی مناسب برای سرویس آن‌ها انجام شود.

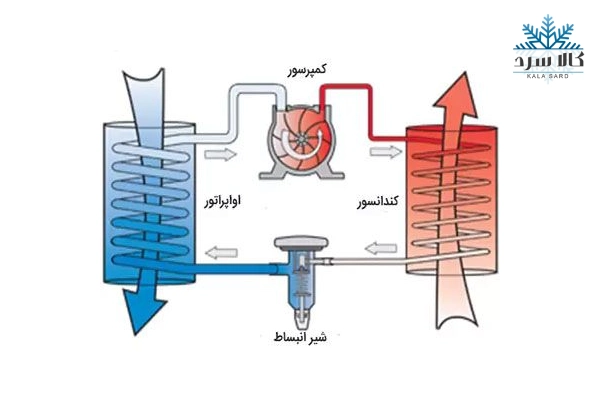

نقش کندانسور و اواپراتور در چرخه تبرید
در یک چرخه تبرید، اگر کندانسور و اواپراتور را حذف کنیم، عملاً چیزی از «سرمایش» باقی نمی‌ماند. این دو قطعه با ایجاد دو نقطه کلیدی در مسیر مبرد، تبادل حرارتی بین سیستم و محیط را ممکن می‌سازند و بدون آن‌ها، گردش مبرد نه مفید است، نه مؤثر.
اواپراتور تنها بخشی از سیستم است که مستقیماً با محیط داخلی در تماس است و گرمای آن را جذب می‌کند. کندانسور هم تنها جایی است که امکان دفع این گرما به بیرون را فراهم می‌سازد. هرگونه اختلال در عملکرد یکی از این دو، به‌سرعت باعث افت راندمان، افزایش فشار، اختلال در فاز مبرد و در نهایت توقف کل چرخه می‌شود.
در واقع، کمپرسور بدون کندانسور و اواپراتور صرفاً یک پمپ فشار است، نه یک سیستم سرمایشی.
این دو قطعه نه فقط در نقش خود، بلکه در هماهنگی با هم اهمیت دارند: هر تغییری در شرایط اواپراتور (مثلاً کاهش جریان هوا) به‌طور مستقیم روی عملکرد کندانسور هم اثر می‌گذارد و بالعکس.
جمع‌بندی
در این مقاله، جنبه‌های مختلف تفاوت بین اواپراتور و کندانسور را بررسی کردیم؛ از نقش عملکردی و تغییر فاز مبرد گرفته تا محل نصب، کاربردهای رایج و نحوه نگهداری. این دو قطعه مکمل یکدیگرند اما وظایف متفاوتی در سیستم تبرید دارند، و شناخت دقیق آن‌ها برای طراحی، انتخاب، یا حتی عیب‌یابی سیستم‌های سرمایشی و تهویه مطبوع ضروری است.
درک تفاوت‌ها، به ما کمک می‌کند نه‌فقط سیستم را بهتر بشناسیم، بلکه عملکرد بهتری از آن انتظار داشته باشیم و از بروز مشکلات رایج جلوگیری کنیم.
