تجهیزات برودتی

تجهیزات برودتی مجموعه‌ای از قطعات و تجهیزاتی هستند که برای طراحی، راه‌اندازی و نگهداری سیستم‌های سرمایشی و سردخانه‌ای استفاده می‌شوند. عملکرد درست یک سیستم فقط به کیفیت یک قطعه وابسته نیست؛ ظرفیت، نوع مبرد، محدوده دمایی و سازگاری اجزای مختلف مدار نیز باید هنگام انتخاب در نظر گرفته شوند.

در این صفحه می‌توانید گروه‌های مختلف تجهیزات و لوازم برودتی را بررسی کرده و براساس مشخصات فنی، برند و کاربرد، به دسته مناسب برای انتخاب محصول برسید. اگر تجهیز موردنیاز بخشی از یک سیستم کامل است، بهتر است مشخصات آن در ارتباط با سایر اجزای سیکل بررسی شود.

انواع تجهیزات برودتی و کاربرد آن‌ها

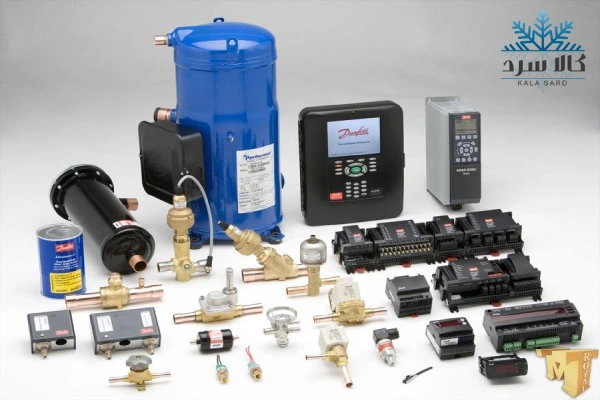

تجهیزات برودتی فقط به کمپرسور، کندانسور و اواپراتور محدود نمی‌شوند. برای راه‌اندازی و نگهداری یک سیستم سرمایشی، مجموعه‌ای از تجهیزات اصلی سیکل، شیرآلات، قطعات حفاظتی، تجهیزات کنترلی، لوله و اتصالات، عایق و ملزومات اجرایی در کنار یکدیگر استفاده می‌شوند. انتخاب هر گروه باید براساس نقش آن در سیستم و هماهنگی با سایر اجزای مدار انجام شود.

کمپرسور، اواپراتور، کندانسور و کندانسینگ یونیت

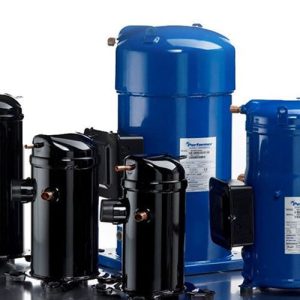

کمپرسور برودتی وظیفه فشرده‌سازی و گردش مبرد را بر عهده دارد و در انواع پیستونی، اسکرال، اسکرو و مدل‌های دیگر عرضه می‌شود. در سمت تبادل حرارت، اواپراتور گرمای فضای سرد را جذب می‌کند و کندانسور گرمای سیستم را به محیط منتقل می‌سازد.

در برخی پروژه‌ها نیز کندانسینگ یونیت به‌عنوان مجموعه‌ای شامل کمپرسور، کندانسور و متعلقات مرتبط استفاده می‌شود. ظرفیت برودتی، نوع مبرد، دمای تبخیر و تقطیر و شرایط محیط نصب باید در انتخاب این تجهیزات به‌صورت هماهنگ بررسی شوند.

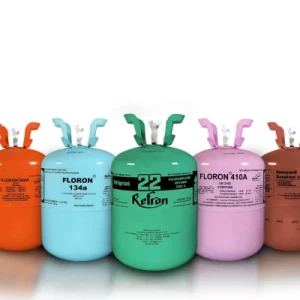

گاز مبرد و روغن کمپرسور

گاز مبرد سیال عامل سیکل تبرید است و باید با نوع کمپرسور، فشار کاری و محدوده دمایی سیستم سازگار باشد. مبردهایی مانند R134a، R404A، R407C و R410A برای کاربردهای متفاوت استفاده می‌شوند.

در کنار آن، روغن کمپرسور وظیفه روان‌کاری قطعات داخلی کمپرسور را دارد. نوع پایه روغن، گرید ویسکوزیته و سازگاری آن با مبرد و مدل کمپرسور از مهم‌ترین معیارهای انتخاب هستند؛ بنابراین یکسان بودن ویسکوزیته به‌تنهایی برای جایگزینی دو روغن کافی نیست.

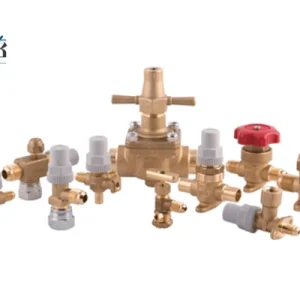

شیرآلات و تجهیزات کنترل جریان مبرد

شیرآلات سردخانه برای کنترل، تنظیم یا قطع و وصل جریان مبرد در قسمت‌های مختلف مدار استفاده می‌شوند. شیر انبساط، شیر برقی، چک ولو، شیر توپی، شیر دستی، رگولاتورها و سایت گلس از تجهیزات رایج این بخش هستند.

وظیفه این قطعات یکسان نیست؛ برای مثال شیر انبساط جریان ورودی به اواپراتور را تنظیم می‌کند و شیر برقی برای قطع و وصل کنترل‌شده جریان به کار می‌رود. هنگام انتخاب باید علاوه بر سایز اتصال، نوع مبرد، فشار کاری، ظرفیت و محل نصب نیز بررسی شوند.

فیلترها و تجهیزات حفاظتی مدار

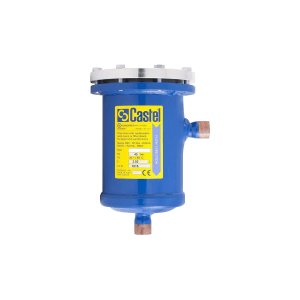

بخشی از تجهیزات برودتی برای کنترل روغن، آلودگی و برگشت مایع و در نتیجه حفاظت بهتر از مدار استفاده می‌شوند. اویل سپراتور برای جداسازی روغن همراه گاز خروجی کمپرسور، فیلتر ساکشن برای جذب ذرات و آلودگی‌های خط مکش و پوسته کر درایر برای استفاده از هسته‌های جاذب رطوبت و آلودگی به کار می‌روند.

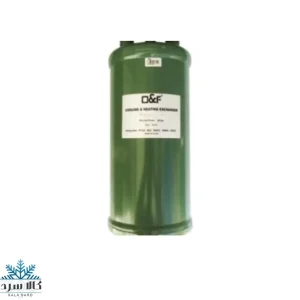

تجهیزاتی مانند مایع‌شکن و برخی مبدل‌های خط مکش نیز بسته به طراحی سیستم می‌توانند در مدیریت برگشت مایع یا شرایط جریان نقش داشته باشند. انتخاب این قطعات باید با ظرفیت، سایز خط، نوع مبرد و شرایط کاری مدار هماهنگ باشد.

تجهیزات کنترلی و ابزار اندازه‌گیری

تجهیزات کنترلی برای پایش و مدیریت پارامترهایی مانند فشار و دما استفاده می‌شوند. پرشر سوئیچ، ترموستات، کنترلر دما، فلو سوئیچ و گیج فشار از نمونه‌های رایج این گروه هستند.

هرکدام وظیفه متفاوتی دارند؛ پرشر سوئیچ می‌تواند برای کنترل یا حفاظت بر مبنای فشار استفاده شود، درحالی‌که ترموستات و کنترلر دما برای مدیریت شرایط دمایی کاربرد دارند. محدوده تنظیم، نوع اتصال، دقت و شیوه فرمان‌دهی از مشخصات مهم هنگام انتخاب هستند.

لوله، اتصالات، لرزه‌گیر و عایق

لوله و اتصالات برودتی مسیر ارتباط بین اجزای سیکل را تشکیل می‌دهند. قطر و ضخامت لوله، نوع اتصال و فشار کاری باید متناسب با طراحی مدار انتخاب شوند؛ زیرا سایز نامناسب می‌تواند باعث افزایش افت فشار یا اختلال در عملکرد سیستم شود.

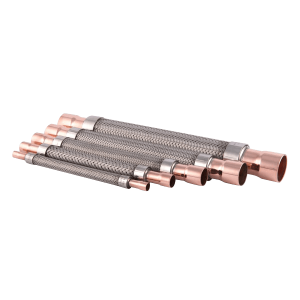

در بخش‌هایی که ارتعاش کمپرسور به لوله‌کشی منتقل می‌شود، لرزه‌گیر کاربرد دارد. عایق الاستومری نیز برای کاهش انتقال حرارت و کنترل تعریق لوله‌ها و سطوح سرد استفاده می‌شود و ضخامت آن باید با قطر لوله، دمای کاری و شرایط محیط متناسب باشد.

ملزومات اجرای سردخانه

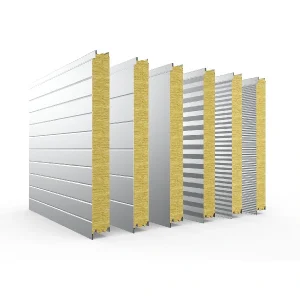

بخشی از تجهیزات موردنیاز پروژه مستقیماً داخل سیکل مبرد قرار نمی‌گیرند، اما برای ساخت و بهره‌برداری سردخانه ضروری هستند. ساندویچ پانل، درب سردخانه و تابلو برق در این گروه قرار می‌گیرند.

ساندویچ پانل و درب باید متناسب با دمای طراحی، ابعاد و شرایط بهره‌برداری انتخاب شوند. تابلو برق نیز کنترل و حفاظت تجهیزاتی مانند کمپرسور، فن‌ها و سیستم دیفراست را بر عهده دارد.

برای انتخاب تجهیزات برودتی چه مشخصاتی را باید بررسی کنیم؟

انتخاب تجهیزات برودتی بهتر است براساس شرایط واقعی سیستم انجام شود، نه فقط ظرفیت اسمی یا برند قطعه. حتی یک تجهیز باکیفیت اگر با مبرد، محدوده دمایی یا سایر اجزای مدار هماهنگ نباشد، لزوماً عملکرد مناسبی نخواهد داشت. مهم‌ترین مواردی که پیش از خرید باید بررسی شوند عبارت‌اند از:

1. ظرفیت و شرایط طراحی سیستم: ظرفیت موردنیاز باید با دمای نگهداری، بار حرارتی، شرایط محیط و نوع کاربرد متناسب باشد. ظرفیت درج‌شده روی تجهیزات نیز معمولاً به شرایط مشخصی از دمای تبخیر و تقطیر وابسته است.
2. نوع مبرد: فشارها، دماهای کاری و خصوصیات مبرد روی انتخاب کمپرسور، شیر انبساط، شیرآلات و سایر اجزای مدار اثر می‌گذارند. صرف یکسان‌بودن ظرفیت اسمی برای استفاده از یک تجهیز با مبرد متفاوت کافی نیست.
3. دمای تبخیر و تقطیر: یک سیستم سردخانه زیر صفر شرایط کاری متفاوتی با سردخانه بالای صفر یا سیستم تهویه مطبوع دارد. تجهیزات باید بتوانند در محدوده موردنظر بدون خروج از شرایط مجاز سازنده کار کنند.
4. هماهنگی اجزای سیکل: ظرفیت کمپرسور، اواپراتور، کندانسور و تجهیزات کنترل جریان باید متناسب با یکدیگر انتخاب شوند. برای درک بهتر ارتباط این اجزا می‌توانید ساختار سیکل تبرید را نیز بررسی کنید.
5. سایز اتصال و فشار کاری: قطر اتصال به‌تنهایی معیار انتخاب نیست. فشار مجاز، ظرفیت عبور جریان و محل نصب نیز در انتخاب شیرآلات، فیلترها، لوله و تجهیزات جانبی اهمیت دارند.
6. مشخصات برق و کنترل: ولتاژ، نوع تغذیه، جریان مصرفی و نحوه فرمان تجهیزات الکتریکی و کنترلی باید با تابلو برق و طراحی سیستم هماهنگ باشند.
7. مدل دقیق و اطلاعات سازنده: هنگام تعویض قطعه، بهتر است مدل فعلی، پلاک تجهیزات و دیتاشیت سازنده بررسی شوند. انتخاب صرفاً براساس ظاهر یا شباهت سایز می‌تواند به استفاده از قطعه نامتناسب منجر شود.

در پروژه‌های جدید نیز بهتر است انتخاب تجهیزات به‌صورت مجموعه‌ای انجام شود؛ یعنی ابتدا شرایط طراحی مشخص و سپس اجزای اصلی و جانبی بر اساس همان شرایط انتخاب شوند. این روش احتمال انتخاب قطعات ناسازگار یا خرید تجهیزی با ظرفیت نامتناسب را کاهش می‌دهد.

برندهای مطرح تجهیزات برودتی

در بازار تجهیزات برودتی، برندهای متنوعی برای کمپرسور، شیرآلات، روغن، اواپراتور، کندانسور و تجهیزات جانبی عرضه می‌شوند. در کالا سرد نیز برندهایی مانند بیتزر، دانفوس، کوپلند، بوک، کستل، آلکو، سانیسو، O&F، آرشه، آرتک و نوین در گروه‌های مختلف محصول حضور دارند.

هنگام خرید تجهیزات برودتی، بهتر است برند در کنار مدل، ظرفیت، نوع مبرد، فشار کاری و مشخصات فنی محصول بررسی شود. معروف‌بودن یک برند به‌تنهایی به معنی مناسب‌بودن تمام مدل‌های آن برای هر سیستم نیست.

اگر برای یک پروژه بین چند برند یا مدل مردد هستید، مقایسه مشخصات فنی همان تجهیز معمولاً معیار دقیق‌تری از انتخاب صرفاً براساس نام برند یا قیمت تجهیزات برودتی است.

قیمت تجهیزات برودتی به چه عواملی بستگی دارد؟

قیمت تجهیزات برودتی بسته به نوع محصول، برند، ظرفیت و مشخصات فنی آن تفاوت دارد. برای مثال، در کمپرسور ظرفیت و مدل، در اواپراتور و کندانسور ظرفیت و نوع فن، و در شیرآلات سایز اتصال و محدوده کاری روی قیمت اثر می‌گذارند.

در محصولات وارداتی، نرخ ارز و موجودی بازار نیز باعث تغییر قیمت تجهیزات برودتی می‌شوند. به همین دلیل، هنگام مقایسه محصولات بهتر است فقط قیمت نهایی ملاک نباشد و مشخصات فنی و تناسب تجهیز با سیستم نیز بررسی شود.

برای استعلام قیمت دقیق، ابتدا نوع تجهیز و مشخصات موردنیاز را مشخص کنید و سپس مدل‌های قابل استفاده را با یکدیگر مقایسه کنید.

خرید تجهیزات برودتی از کالا سرد آسیا

برای خرید تجهیزات برودتی بهتر است ابتدا نوع سیستم، ظرفیت موردنیاز و مشخصات فنی قطعه مشخص شود تا انتخاب بین مدل‌ها و برندهای مختلف دقیق‌تر باشد. در کالا سرد آسیا می‌توانید انواع کمپرسور، اواپراتور، کندانسور، گاز مبرد، روغن، شیرآلات و سایر لوازم برودتی را بررسی و مقایسه کنید.

اگر برای یک پروژه چند قطعه به‌صورت هم‌زمان نیاز دارید، بهتر است تجهیزات از نظر ظرفیت، مبرد، فشار کاری و سایز اتصالات با یکدیگر هماهنگ انتخاب شوند. برای استعلام موجودی، قیمت تجهیزات برودتی یا بررسی تناسب یک مدل با سیستم نیز می‌توانید پیش از خرید از کارشناسان کالا سرد آسیا راهنمایی بگیرید.
