هیت اکسچنجر مایع شکن GVN
دسته: هیت اکسچنجر مایع شکن GVN

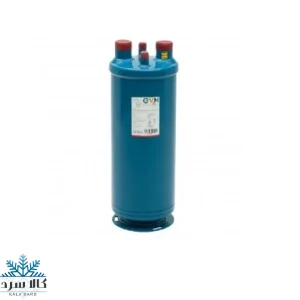

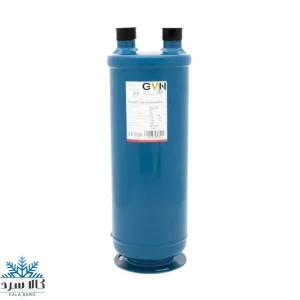

هیت اکسچنجر مایع شکن GVN یک دستگاه ترکیبی در سیستمهای تهویه مطبوع و سردخانه است که هم وظیفه انتقال حرارت بین دو سیال و هم جداسازی مایع از جریان مبرد را بر عهده دارد. این عملکرد دوگانه باعث میشود جریان مبرد بهصورت بهینه و بدون ورود مایع به کمپرسور حرکت کند؛ در نتیجه، از آسیب به کمپرسور جلوگیری شده و کارایی سیستم افزایش مییابد. این قطعه معمولاً در مسیر برگشت مبرد نصب میشود و با طراحی خاص خود، در دمای پایین سردخانهها عملکردی پایدار و مطمئن دارد.
کاربرد مایع شکن GVN در سیستم تبرید و سردخانه
در بسیاری از سیستمهای تبرید، مخصوصاً سردخانهها و تجهیزات دمای پایین، شرایطی وجود دارد که احتمال برگشت مبرد مایع در خط مکش افزایش پیدا میکند. عواملی مانند ظرفیت بالای اواپراتور، طول زیاد لولهکشی، اختلاف ارتفاع بین اواپراتور و کمپرسور یا تغییر ناگهانی بار برودتی میتوانند باعث شوند بخشی از مبرد قبل از تبخیر کامل وارد مسیر برگشت شود.
در چنین شرایطی استفاده از هیت اکسچنجر مایع شکن GVN در خط مکش باعث پایدارتر شدن عملکرد سیستم میشود. این قطعه در سیستمهایی که با مبردهای رایج سردخانهای مانند R404A یا R507 کار میکنند، در سردخانه های زیر صفر، تونلهای انجماد و مدارهایی که چند اواپراتور دارند پرکاربردتر است. همچنین در زمان راهاندازی سیستم یا بعد از دیفراست، که احتمال تجمع مبرد در خط مکش بیشتر است، وجود مایع شکن میتواند از بروز اختلال در عملکرد سیستم جلوگیری کند.
به همین دلیل در بسیاری از طراحیهای تبرید صنعتی و سردخانهای، استفاده از مایع شکن GVN بهعنوان بخشی از تجهیزات خط مکش برای افزایش پایداری و ایمنی سیستم در نظر گرفته میشود.
مشخصات و ویژگی های مایع شکن GVN
- ساختار مخزن تحت فشار: هیت اکسچنجر مایع شکن GVN بهعنوان یکی از تجهیزات حفاظتی در مدار تبرید با ساختار مخزن فولادی تحت فشار تولید میشود.
- جنس بدنه: بدنه این تجهیزات معمولاً از فولاد کربنی مقاوم ساخته شده و با جوشکاری صنعتی یکپارچه مونتاژ میشود تا در شرایط کاری سیستمهای سردخانهای استحکام کافی داشته باشد.
- پوشش محافظ بدنه: در ساخت اکومولاتور GVN از پوشش رنگ صنعتی یا الکترواستاتیک استفاده میشود تا بدنه در برابر خوردگی و رطوبت محیطی محافظت شود.
- طراحی داخلی هدایت جریان: داخل مخزن اکومولاتور خط مکش GVN دارای ساختار هدایت جریان است که باعث کاهش سرعت گاز ورودی و تهنشینی مبرد مایع در بخش پایینی مخزن میشود.
- پایداری جریان مبرد: این طراحی کمک میکند گاز مبرد قبل از ورود به کمپرسور به شکل پایدار به مدار بازگردد.
- نوع اتصالات: اتصالات مایع شکن GVN معمولاً بهصورت اتصال جوشی یا لحیمی برای نصب در خط مکش سیستم تبرید در نظر گرفته میشوند.
- آزمونهای کنترل کیفیت: این تجهیزات در کارخانه تحت آزمونهایی مانند تست فشار و تست نشتی قرار میگیرند تا از ایمنی عملکرد در مدار اطمینان حاصل شود.
معیارهای انتخاب سایز مایع شکن GVN
برای انتخاب درست هیت اکسچنجر مایع شکن GVN باید چند عامل فنی سیستم تبرید بررسی شود. توجه به این موارد کمک میکند هنگام خرید اکومولاتور GVN مدلی انتخاب کنید که با ظرفیت واقعی سیستم هماهنگ باشد.
مهمترین معیارها عبارتاند از:
- سایز خط مکش سیستم
سایز اتصال مایع شکن باید با قطر لوله مکش یکسان باشد تا در مسیر برگشت مبرد افت فشار ایجاد نشود.
- ظرفیت کمپرسور
ظرفیت کمپرسور تعیین میکند چه میزان گاز در خط مکش جریان دارد. برای کمپرسورهای بزرگتر باید از مایع شکن سردخانه GVN با حجم بالاتر استفاده شود.
- نوع مبرد مورد استفاده
در سیستمهایی که با مبردهایی مثل R404A یا R507 کار میکنند، معمولاً انتخاب مدلهایی با حجم داخلی بیشتر توصیه میشود.
- نوع کاربرد سیستم تبرید
در سردخانههای زیر صفر، تونل انجماد یا سیستمهایی که چند اواپراتور دارند، انتخاب هیت اکسچنجر مایع شکنGVN با ظرفیت بالاتر عملکرد پایدارتر ایجاد میکند.
- طول مسیر لوله کشی
در مدارهایی که فاصله بین اواپراتور و کمپرسور زیاد است، انتخاب صحیح سایز هیت اکسچنجر مایع شکن اهمیت بیشتری پیدا میکند.

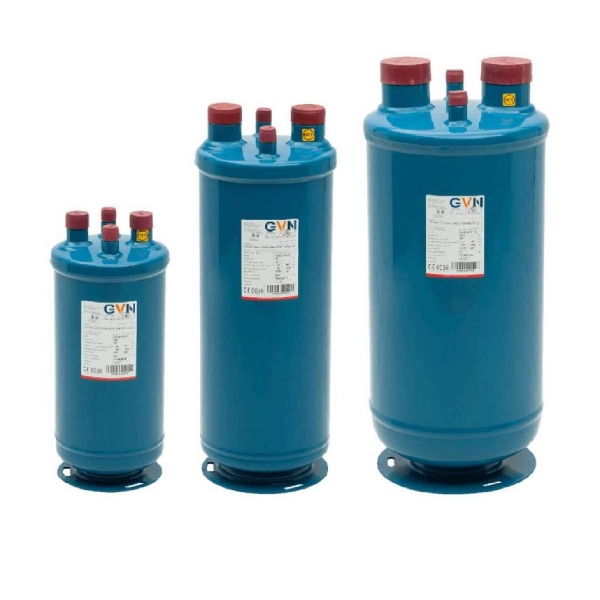

- مدل ساختاری مایعشکن (دو لول یا چهار لول)
نوع طراحی داخلی یکی از معیارهای مهم انتخاب است: مدل دو لوله برای ظرفیتهای کم تا متوسط مناسب است و طراحی سادهتر با مسیر جریان کوتاهتر دارد. در حالیکه مایع شکن GVN چهار لول برای سیستمهای ظرفیت بالا، سردخانهها و کاربردهای کمدما توصیه میشود؛ زیرا مسیر جداسازی طولانیتری داشته و در تفکیک مایع از گاز عملکرد دقیقتری ارائه میدهد.
توجه به این موارد کمک میکند هنگام بررسی مدلهای مختلف اکومولاتور GVN، انتخاب دقیقتری متناسب با شرایط واقعی سیستم انجام دهید.
قیمت و خرید مایع شکن GVN
قیمت مایع شکن GVN بسته به مدل، ظرفیت مخزن و سایز اتصال در مدلهای مختلف متفاوت است. هرچه حجم اکومولاتور و سایز اتصالات بزرگتر باشد، معمولاً قیمت نهایی نیز افزایش پیدا میکند. علاوه بر این، کیفیت ساخت بدنه و نوع تستهای انجامشده در فرآیند تولید نیز میتواند بر قیمت اکومولاتور GVN تاثیرگذار باشد.
در زمان خرید اکومولاتور GVN بهتر است مدل انتخابی متناسب با ظرفیت سیستم تبرید و سایز خط مکش انتخاب شود تا عملکرد مدار بهدرستی حفظ شود. انتخاب درست این تجهیز باعث میشود سیستم تبرید پایدارتر کار کند و از بروز مشکلات احتمالی در مدار جلوگیری شود.
در مجموعه کالا سرد آسیا مدلهای مختلف هیت اکسچنجر مایع شکن GVN با اطلاعات فنی کامل عرضه شدهاند تا کاربران بتوانند بهراحتی مدل مناسب سیستم خود را بررسی و انتخاب کنند. برای دریافت اطلاعات بیشتر، مشاهده مدلها و استعلام قیمت بهروز مایع شکن GVN میتوانید محصولات این دستهبندی را بررسی کرده یا با کارشناسان فروش تماس بگیرید.
