کمپرسور پیستونی

کمپرسور پیستونی که با نام کمپرسور رفت و برگشتی یا کمپرسور سیلندر پیستونی (Reciprocating Compressor) نیز شناخته می‌شود، یکی از پرکاربردترین انواع کمپرسورهای برودتی در سردخانه، تبرید تجاری، چیلر و برخی سیستم‌های تهویه مطبوع است. این کمپرسورها در ساختارهای هرمتیک، سمی‌هرمتیک و باز و با ظرفیت، تعداد سیلندر و محدوده کاری متفاوت عرضه می‌شوند. بنابراین انتخاب مدل مناسب فقط به برند یا عدد اسب بخار وابسته نیست.

برای خرید کمپرسور پیستونی باید نوع کاربرد، دمای کاری، مبرد، ظرفیت برودتی و مشخصات فنی مدل با شرایط واقعی سیستم هماهنگ باشد. تفاوت میان انواع کمپرسور پیستونی نیز روی تعمیرپذیری، کنترل ظرفیت، نحوه نصب و دامنه کاربرد آن‌ها اثر دارد. در ادامه مهم‌ترین معیارهایی را بررسی می‌کنیم که هنگام مقایسه و انتخاب کمپرسور رفت و برگشتی باید در نظر گرفت.

کمپرسور پیستونی چیست و چگونه کار می‌کند؟

در کمپرسور پیستونی، موتور از طریق میل‌لنگ و شاتون حرکت دورانی را به حرکت رفت‌وبرگشتی پیستون داخل سیلندر تبدیل می‌کند. با حرکت پیستون به سمت پایین، فشار داخل سیلندر افت می‌کند و مبرد از سوپاپ مکش وارد محفظه می‌شود. حرکت پیستون به سمت بالا حجم سیلندر را کاهش می‌دهد، فشار گاز را بالا می‌برد و در نهایت مبرد فشرده‌شده از سوپاپ دهش به سمت کندانسور هدایت می‌شود.

پیستون، سیلندر، میل‌لنگ، شاتون و سوپاپ‌های مکش و دهش اجزای اصلی این فرایند هستند. در مدل‌های چندسیلندر، چند مجموعه پیستون و سیلندر هم‌زمان کار می‌کنند و در بعضی طراحی‌ها امکان کاهش ظرفیت از طریق خارج‌کردن بخشی از سیلندرها از مدار وجود دارد.

ساختار رفت‌وبرگشتی امکان طراحی کمپرسورها برای شرایط مختلف تبرید را فراهم کرده است. بااین‌حال، یکی از مهم‌ترین تفاوت‌ها هنگام انتخاب کمپرسور پیستونی صنعتی به نوع پوسته و نحوه اتصال موتور مربوط است؛ موضوعی که مدل‌های هرمتیک، سمی‌هرمتیک و باز را از یکدیگر جدا می‌کند.

کمپرسور پیستونی هرمتیک، سمی‌هرمتیک یا باز؛ کدام مناسب‌تر است؟

یکی از مهم‌ترین تفاوت‌ها میان انواع کمپرسور پیستونی به نحوه قرارگیری موتور و بخش مکانیکی مربوط است. هر ساختار از نظر تعمیرپذیری، نصب و نوع کاربرد ویژگی متفاوتی دارد.

در مدل‌های هرمتیک، پوسته بسته دسترسی معمول به اجزای داخلی را محدود می‌کند؛ درحالی‌که طراحی سمی‌هرمتیک امکان بازکردن و سرویس بسیاری از قطعات را می‌دهد. مدل‌های Open Drive نیز موتور جداگانه دارند و توان مکانیکی از طریق محور به کمپرسور منتقل می‌شود. در نتیجه، انتخاب ساختار مناسب باید براساس شرایط نصب، سطح تعمیرپذیری موردنیاز و نوع پروژه انجام گیرد.

دمای کاری سیستم چه تأثیری در انتخاب کمپرسور پیستونی دارد؟

محدوده دمای کاری یکی از معیارهای اصلی انتخاب کمپرسور پیستونی برودتی است. مدلی که برای شرایط High یا Medium Temperature طراحی شده، الزاماً برای تبرید زیر صفر مناسب نیست؛ بنابراین خانواده کمپرسور باید با دمای تبخیر و محدوده عملکرد موردنیاز پروژه هماهنگ باشد.

• High و Medium Temperature: این محدوده در برخی سیستم‌های تهویه مطبوع، چیلرها و تبرید بالای صفر کاربرد دارد. برای نمونه، Danfoss سری‌های MT و MTZ را برای کاربردهای High و Medium Temperature ارائه می‌کند.
• Low Temperature: سردخانه‌های زیر صفر و کاربردهای انجماد به مدلی نیاز دارند که برای دمای تبخیر پایین طراحی شده باشد. سری NTZ دانفوس نمونه‌ای از کمپرسورهای رفت‌وبرگشتی مخصوص Low Temperature است.

در شرایط دمایی پایین‌تر یا نسبت تراکم بالا، گاهی کمپرسور دو مرحله‌ای گزینه مناسب‌تری است. در این ساختار، تراکم مبرد طی دو مرحله انجام می‌گیرد تا شرایط فشرده‌سازی بهتر کنترل شود. BITZER نیز کمپرسورهای دو مرحله‌ای را برای کاربردهای Low و Ultra-Low Temperature عرضه می‌کند.

بنابراین برای انتخاب کمپرسور پیستونی سردخانه نمی‌توان یک دمای ثابت را به همه مدل‌ها تعمیم داد؛ محدوده عملکرد همان مدل و شرایط طراحی سیستم تعیین‌کننده است.

تعداد سیلندر و کنترل ظرفیت در کمپرسور پیستونی

در کمپرسور پیستونی، تعداد سیلندر با ظرفیت جابه‌جایی و نحوه کنترل بار ارتباط دارد، اما تعداد سیلندر بیشتر به‌تنهایی به معنی ظرفیت برودتی بالاتر نیست. ظرفیت واقعی هر مدل باید در شرایط کاری مشخص و بر اساس داده‌های عملکرد سازنده بررسی شود.

در مدل‌های چندسیلندر، یکی از روش‌های رایج کنترل ظرفیت Cylinder Unloading است. در این روش بخشی از سیلندرها موقتاً از فرایند تراکم خارج می‌شوند و کمپرسور با ظرفیت پایین‌تری کار می‌کند. در بعضی خانواده‌ها نیز روش‌هایی مانند Digital Modulation یا کنترل دور برای تطبیق ظرفیت با تغییر بار برودتی به کار می‌رود.

هنگام مقایسه انواع کمپرسور پیستونی، بهتر است علاوه بر تعداد سیلندر، Displacement، ظرفیت در نقطه کاری و روش کنترل ظرفیت نیز بررسی شوند. این اطلاعات تصویر دقیق‌تری از عملکرد واقعی کمپرسور نسبت به تکیه بر HP یا تعداد سیلندر به‌تنهایی ارائه می‌دهند.

برای خرید یا جایگزینی کمپرسور پیستونی چه اطلاعاتی لازم است؟

برای خرید کمپرسور پیستونی یا انتخاب مدل جایگزین، بهتر است اطلاعات فنی دستگاه قبلی و شرایط واقعی سیستم از قبل مشخص باشد. این کار احتمال انتخاب مدلی با ظرفیت، اتصالات یا مشخصات الکتریکی نامناسب را کاهش می‌دهد.

موارد مهم عبارت‌اند از:

• کد کامل مدل و سری کمپرسور
• ظرفیت برودتی در شرایط کاری پروژه
• ولتاژ، تعداد فاز و فرکانس برق
• نوع و مقدار روغن موردنیاز
• سایز اتصالات ساکشن و دیسشارژ
• ابعاد بدنه و فاصله پایه‌های نصب
• نوع تجهیزات حفاظتی و کنترل ظرفیت
• مبرد و محدوده کاری تأییدشده توسط سازنده

در جایگزینی کمپرسور پیستونی، برابر بودن HP یا تعداد سیلندر به‌تنهایی معیار مناسبی نیست. مدل جدید باید از نظر ظرفیت واقعی، محدوده عملکرد، برق، اتصالات و الزامات نصب با سیستم هماهنگ باشد. داشتن کد دقیق مدل یا تصویر پلاک کمپرسور قبلی نیز انتخاب جایگزین را سریع‌تر و دقیق‌تر می‌کند.

قیمت کمپرسور پیستونی به چه عواملی بستگی دارد؟

قیمت کمپرسور پیستونی بیشتر به مدل، ظرفیت، ساختار و برند سازنده وابسته است. تعداد سیلندر، نوع کنترل ظرفیت، یک‌مرحله‌ای یا دو مرحله‌ای بودن کمپرسور و تجهیزات حفاظتی همراه نیز می‌توانند اختلاف قیمت ایجاد کنند. علاوه بر این، موجودی بازار و نوسان ارز بر قیمت روز مدل‌های وارداتی اثر دارند.

برای مقایسه دقیق‌تر، بهتر است قیمت هر کمپرسور بر اساس کد مدل و مشخصات فنی همان محصول بررسی شود؛ نه فقط عدد اسب بخار یا نام برند.

برندها و سری‌های کمپرسور پیستونی موجود در کالا سرد

در کالا سرد آسیا، کمپرسورهای پیستونی از برندهای بیتزر، دانفوس منیروپ، کوپلند و BOCK عرضه می‌شوند. هر برند خانواده‌هایی با ساختار و محدوده کاری متفاوت دارد:

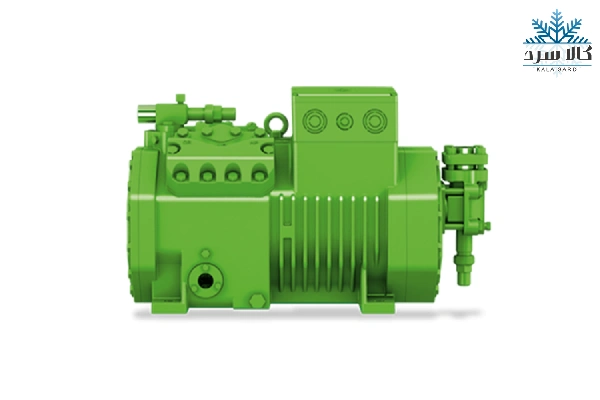

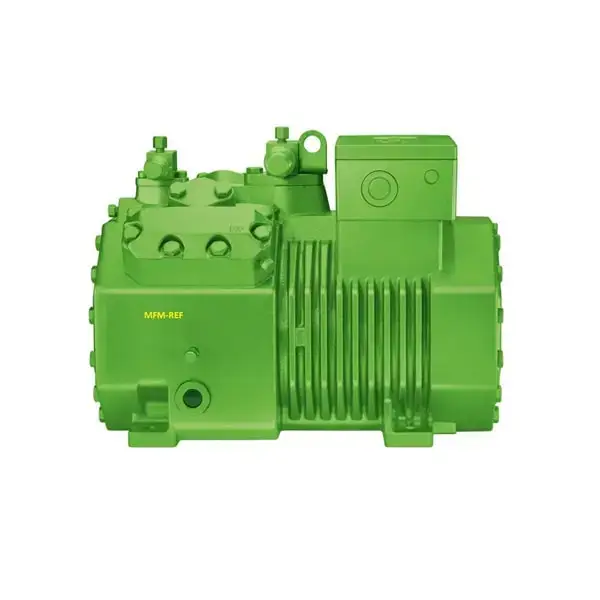

• کمپرسور پیستونی بیتزر: خانواده ECOLINE شامل مدل‌های سمی‌هرمتیک برای تبرید تجاری و صنعتی است و در محدوده‌های کاری و مبردهای متنوع عرضه می‌شود. در برخی مدل‌ها نیز امکان کنترل ظرفیت وجود دارد.
• کمپرسور منیروپ دانفوس: خانواده‌های MT و MTZ بیشتر برای High و Medium Temperature و سری NTZ برای Low Temperature طراحی شده‌اند و همگی در گروه کمپرسورهای هرمتیک پیستونی قرار می‌گیرند.
• کمپرسور پیستونی کوپلند: این برند خانواده‌های مختلف پیستونی را برای تبرید تجاری ارائه می‌کند و مدل‌های Semi-Hermetic و Discus از گزینه‌های شناخته‌شده آن هستند.

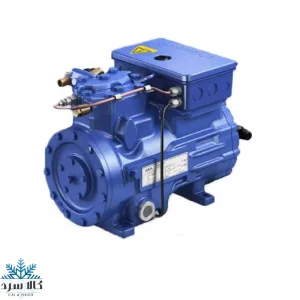

• کمپرسور BOCK: محصولات Danfoss BOCK عمدتاً در ساختار سمی‌هرمتیک و برای کاربردهای تجاری و صنعتی عرضه می‌شوند و خانواده‌هایی برای مبردها و شرایط کاری مختلف، از جمله برخی گزینه‌های Low-GWP و CO₂، دارند.

مزایا و محدودیت‌های کمپرسور پیستونی

کمپرسور رفت و برگشتی به‌دلیل تنوع ساختار و محدوده کاری در بسیاری از سیستم‌های تبرید کاربرد دارد، اما محدودیت‌های این فناوری نیز باید هنگام انتخاب مدل در نظر گرفته شوند.

مزایا:

• تنوع بالا در ظرفیت و شرایط دمایی
• تعمیرپذیری مناسب در مدل‌های Semi-Hermetic و Open
• امکان کنترل ظرفیت در برخی مدل‌های چندسیلندر
• وجود مدل‌های اختصاصی برای شرایط Medium و Low Temperature

محدودیت‌ها:

• تعداد قطعات متحرک بیشتر و نیاز به سرویس در برخی مدل‌ها
• لرزش و ضربان جریان بیشتر نسبت به کمپرسور اسکرال
• حساسیت به برگشت مایع مبرد
• اهمیت کنترل روغن‌کاری و دمای تخلیه در عملکرد پایدار

خرید کمپرسور پیستونی از کالا سرد آسیا

تنوع مدل‌های پیستونی باعث می‌شود دو کمپرسور با توان اسمی نزدیک، لزوماً از نظر محدوده کاری، اتصالات یا امکانات کنترلی جایگزین یکدیگر نباشند. در کالا سرد آسیا می‌توانید کمپرسورهای پیستونی بیتزر، کوپلند، دانفوس منیروپ و BOCK را در یک مجموعه بررسی کنید و گزینه مناسب پروژه را از میان چند خانواده محصول انتخاب کنید.

اگر کد مدل موردنظر را در اختیار دارید، امکان استعلام موجودی و قیمت کمپرسور پیستونی همان مدل وجود دارد. برای جایگزینی کمپرسور قدیمی نیز ارائه کد کامل یا تصویر پلاک دستگاه، بررسی گزینه‌های سازگار و انتخاب دقیق‌تر را ساده‌تر می‌کند.
