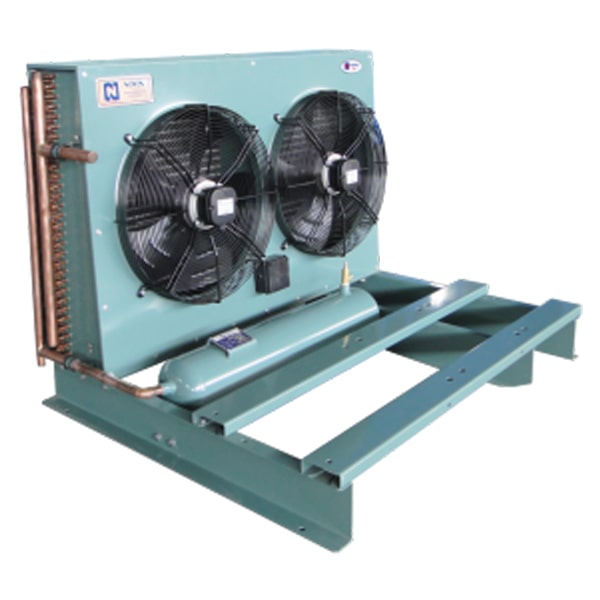

کندانسور نوین

معرفی کندانسور نوین

کندانسور نوین یکی از تجهیزات پرکاربرد در سیستم‌های تبرید و تهویه مطبوع صنعتی است و در پروژه‌هایی مانند سردخانه‌ها، مراکز نگهداری مواد غذایی، خطوط فرآوری و تأسیسات برودتی استفاده می‌شود. این تجهیز در سیکل تبرید، وظیفه دفع حرارت مبرد و کمک به پایداری عملکرد سیستم را بر عهده دارد.

محصولات ارائه‌شده توسط شرکت کندانسور نوین در ظرفیت‌ها و پیکربندی‌های مختلف تولید می‌شوند تا نیاز پروژه‌های سبک تا صنعتی را پوشش دهند. در این صفحه، مدل‌های مختلف بر اساس سری‌های فنی، بازه ظرفیت و مشخصات ابعادی مرتب شده‌اند تا امکان مقایسه و انتخاب اولیه برای خرید فراهم باشد.

کاربرد کندانسور نوین در سیستم‌های تبرید

کندانسور نوین به‌عنوان یکی از اجزای اصلی سیستم تبرید، در کنار کمپرسور و اواپراتور ، نقش دفع حرارت مبرد و تثبیت شرایط کاری سیستم را ایفا می‌کند. انتخاب صحیح این تجهیز تأثیر مستقیمی بر راندمان، مصرف انرژی و پایداری عملکرد سیستم سرمایشی دارد.

کاربردهای متداول کندانسور نوین شامل موارد زیر است:

• سردخانه‌ های بالای صفر و زیر صفر
• تونل‌ های انجماد و خطوط فرآوری مواد غذایی
• سیستم‌های تبرید صنعتی و نیمه‌صنعتی
• موتورخانه‌ها و تأسیسات سرمایشی با ظرفیت متوسط تا بالا

طراحی کندانسورهای نوین به‌گونه‌ای انجام شده است که امکان استفاده از آن‌ها در کنار تجهیزات متداول بازار فراهم باشد. به همین دلیل، این محصولات در پروژه‌هایی به‌کار می‌روند که نیاز به تطبیق‌پذیری با شرایط عملیاتی مختلف و انتخاب از میان چندین ظرفیت و سری فنی وجود دارد.

انواع کندانسور نوین

کندانسورهای نوین بر اساس نوع طراحی و نحوه جانمایی در پروژه دسته‌بندی می‌شوند. این دسته‌بندی به خریدار کمک می‌کند پیش از بررسی جزئیات فنی، گزینه‌های متناسب با شرایط فضا، نوع پروژه و محدودیت‌های نصب را شناسایی کند. در ادامه، انواع اصلی کندانسور نوین که محصولات این صفحه بر اساس آن‌ها مرتب شده‌اند، معرفی می‌شود.

کندانسور افقی نوین

این گروه شامل کندانسورهایی با آرایش افقی کویل و فن است که بیشترین کاربرد را در پروژه‌های تبرید صنعتی و سردخانه‌ای دارند. نصب آسان، تنوع ظرفیت و سازگاری با شرایط مختلف محیطی از ویژگی‌های این نوع محسوب می‌شود. بخش عمده‌ای از سری‌های NCS و NCH در این دسته قرار می‌گیرند.

کندانسور پکیجی نوین

کندانسورهای پکیجی نوین با طراحی یکپارچه عرضه می‌شوند و برای پروژه‌هایی مناسب هستند که سرعت نصب، نظم تجهیزات و کاهش فضای اشغال‌شده اهمیت دارد. این نوع طراحی معمولاً در سیستم‌های سردخانه‌ای و پروژه‌های با محدودیت زمان اجرا کاربرد دارد و با سری NCP شناخته می‌شود.

کندانسور عمودی (V شکل) نوین

کندانسورهای عمودی نوین برای فضاهایی طراحی شده‌اند که محدودیت سطح نصب وجود دارد. در این مدل‌ها، آرایش کویل معمولاً به‌صورت V شکل انجام می‌شود تا ضمن کاهش اشغال فضا، تبادل حرارتی مؤثری فراهم شود. این نوع کندانسور با سری NCV شناخته می‌شود و در پروژه‌های صنعتی و موتورخانه‌ها کاربرد دارد.

سری‌ها و کدهای فنی کندانسور نوین

کندانسورهای نوین علاوه بر نوع طراحی، بر اساس سری‌ها و کدهای فنی مشخص دسته‌بندی می‌شوند. این کدها در مشخصات فنی و کاتالوگ‌ها درج شده‌اند و بیانگر ساختار کلی، بازه ظرفیت و کاربرد هر مدل هستند. آشنایی با این سری‌ها باعث می‌شود پیش از بررسی جزئیات هر محصول، انتخاب اولیه دقیق‌تری انجام شود.

در این صفحه، مدل‌های کندانسور نوین بر اساس سری‌های زیر نمایش داده شده‌اند:

• سری NCS
  شامل کندانسورهای افقی استاندارد با تنوع ظرفیت و تعداد فن. این سری برای کاربردهای عمومی تبرید، سردخانه‌های کوچک تا متوسط و پروژه‌های صنعتی سبک مورد استفاده قرار می‌گیرد.
• سری NCP
  مربوط به کندانسورهای پکیجی نوین که با طراحی یکپارچه عرضه می‌شوند. این سری برای پروژه‌هایی مناسب است که سرعت نصب، نظم جانمایی تجهیزات و کاهش فضای اجرایی اهمیت دارد.
• سری NCV
  شامل کندانسورهای عمودی نوین با آرایش V شکل کویل. این سری برای فضاهایی با محدودیت سطح نصب طراحی شده و در پروژه‌های صنعتی و موتورخانه‌ها کاربرد دارد.
• سری NCH
  کندانسورهای این سری برای ظرفیت‌های بالا و شرایط کاری سنگین طراحی شده‌اند. استفاده از سطح تبادل حرارتی گسترده‌تر و تعداد فن بیشتر، این سری را به گزینه‌ای مناسب برای سردخانه‌های بزرگ و پروژه‌های صنعتی سنگین تبدیل می‌کند.

در بخش‌های بعدی، مشخصات عملکردی و ابعادی هر یک از این سری‌ها به‌صورت جداگانه در قالب جداول فنی ارائه شده است تا امکان مقایسه دقیق مدل‌ها فراهم شود.

شرایط مرجع محاسبه ظرفیت کندانسور نوین

ظرفیت‌های درج‌شده برای کندانسورهای نوین در جداول فنی، بر اساس شرایط مرجع استاندارد محاسبه شده‌اند. این شرایط مرجع، مبنای مقایسه بین مدل‌ها و سری‌های مختلف است و به خریدار کمک می‌کند انتخاب اولیه مناسبی انجام دهد.

شرایط مرجع متداول برای محاسبه ظرفیت کندانسور نوین عبارت‌اند از:

• دمای هوای محیط: 32 درجه سانتی‌گراد
• مبرد مرجع: R22
• نصب در فضای باز با گردش هوای مناسب
• عملکرد در شرایط استاندارد تبرید مطابق کاتالوگ سازنده

در جداول فنی ارائه‌شده، ظرفیت‌ها بر اساس اختلاف دمای ΔT بیان شده‌اند.
ΔT نشان‌دهنده اختلاف بین دمای تقطیر و دمای هوای محیط (Tc − Ta) است و به‌صورت مقادیر 6، 11 و 16 درجه سانتی‌گراد در نظر گرفته شده است.

توجه به این نکته ضروری است که ظرفیت واقعی کندانسور در شرایط عملی پروژه می‌تواند با توجه به دمای محیط، نوع مبرد، شرایط نصب و سایر عوامل متفاوت باشد. به همین دلیل، ظرفیت‌های درج‌شده در این صفحه صرفاً برای مقایسه اولیه مدل‌ها کاربرد دارند.

ضرایب اصلاح ظرفیت کندانسور نوین

ظرفیت‌های درج‌شده در جداول فنی، ظرفیت نامی بوده و بر اساس شرایط مرجع محاسبه شده‌اند. در صورتی که شرایط واقعی پروژه با این شرایط متفاوت باشد، برای انتخاب دقیق‌تر مدل کندانسور نوین، از ضرایب اصلاح ظرفیت استفاده می‌شود.

ضریب C1 – اصلاح اختلاف دمای تقطیر و دمای محیط (ΔT)

ΔT (°C)	6	8	10	12	15	17	20
C1	2.50	1.89	1.49	1.25	1.00	0.88	0.75

ضریب C2 – اصلاح نوع مبرد

مبرد	R22	R404A	R134a
C2	1.00	0.98	1.03

ضریب C3 – اصلاح ارتفاع محل نصب از سطح دریا

ارتفاع از سطح دریا (m)	0	500	1000	1500	2000	2500
C3	1.00	1.04	1.09	1.15	1.20	1.28

ضریب C4 – اصلاح دمای هوای محیط

دمای محیط Ta (°C)	27	32	38	42	46
C4	0.98	1.00	1.02	1.04	1.06

پس از تعیین ظرفیت مورد نیاز سیستم تبرید، ضرایب فوق در ظرفیت محاسبه‌شده اعمال می‌شوند تا ظرفیت نامی مناسب برای انتخاب مدل کندانسور نوین به‌دست آید. این ضرایب امکان تطبیق دقیق‌تر انتخاب کندانسور با شرایط واقعی پروژه را فراهم می‌کنند.

جدول ظرفیت کندانسور نوین

جدول زیر بازه ظرفیت اسمی کندانسورهای نوین را به تفکیک هر سری نشان می‌دهد. این مقادیر بر اساس شرایط مرجع استاندارد (دمای محیط 32°C، مبرد R22 و شرایط نصب متعارف) ارائه شده‌اند و صرفاً برای مقایسه اولیه و انتخاب سری مناسب کاربرد دارند.

سری کندانسور	بازه ظرفیت دفع حرارت (kW)	تعداد فن متداول
NCS	8 تا 120	1 تا 6 فن
NCP	15 تا 150	2 تا 6 فن
NCV	10 تا 90	2 تا 4 فن
NCH	80 تا 250	4 تا 8 فن

پس از انتخاب سری مناسب بر اساس این جدول، لازم است مدل دقیق با مراجعه به جداول مشخصات عملکردی و ابعاد هر سری انتخاب شود. در پروژه‌هایی که شرایط کاری با شرایط مرجع متفاوت است، اعمال ضرایب اصلاح ظرفیت برای انتخاب نهایی توصیه می‌شود.

مدل‌ها و ابعاد کندانسور نوین

در این بخش، مشخصات عملکردی و ابعادی کندانسورهای نوین به تفکیک هر سری فنی ارائه شده است.
این جداول برای مقایسه دقیق مدل‌ها از نظر ظرفیت، تعداد فن، ابعاد فیزیکی و شرایط الکتریکی کاربرد دارند و مبنای انتخاب مدل نهایی در پروژه‌های تبرید محسوب می‌شوند.

راهنمای استفاده از جداول:

• جدول مشخصات عملکردی برای مقایسه ظرفیت و توان کاری مدل‌ها
• جدول ابعاد و اتصالات برای بررسی محدودیت فضا و جانمایی تجهیزات

مدل‌ها و ابعاد کندانسور سری NCS استاندار

فاصله فین ۳.۲ میلی‌متر

جدول مشخصات عملکردی (ΔT: 6 / 11 / 16)

سری NCS	ظرفیت @ΔT=6 (kW)	ظرفیت @ΔT=11 (kW)	ظرفیت @ΔT=16 (kW)	مساحت کویل‌ها (m²)	حجم مدار (L)	تعداد و قطر فن (cm)	توان (W)	آمپراژ	تعداد فاز و ولتاژ	دبی هوا (m³/h)
NCS-140-1	2.5	4.5	6.4	9.5	2.2	1×40	200	0.95	1-220	4225
NCS-140-2	3.6	6.4	9.3	14.2	3.3	1×40	200	0.6	3-380	4200
NCS-140-3	4.5	8.3	13.1	18.9	4.3	1×40	200	0.6	3-380	4200
NCS-140-4	6.4	11.6	16.7	24.8	5.6	1×40	200	0.6	3-380	4200
NCS-150-5	7.5	13.8	21.1	27.1	6.6	1×50	450	0.95	3-380	6240
NCS-240-5	7.9	14.5	22.2	26.9	6.3	2×40	200	0.6	3-380	4200
NCS-240-7	9.7	17.6	25.7	41.4	9.8	2×40	200	0.6	3-380	4200
NCS-250-10	12	21.8	31.5	52.7	12.4	2×50	450	0.95	3-380	6240
NCS-250-15	16.4	30	43.5	69.2	15.6	2×50	450	0.95	3-380	6240
NCS-350-20	21	38.3	55.7	85.8	19.5	3×50	450	0.95	3-380	6240
NCS-350-25	23	43.2	63.4	102.9	23.3	3×50	450	0.95	3-380	6240
NCS-450-30	29	53.1	72.7	136.6	32.8	4×50	450	0.95	3-380	6240
NCS-450-35	32.8	60.1	87.3	179.6	41.3	4×50	450	0.95	3-380	6240
NCS-650-35	32.8	60.1	87.3	160.2	37.6	6×50	450	0.95	3-380	6240
NCS-650-40	37.8	69.4	101	177.3	40.9	6×50	450	0.95	3-380	6240

جدول ابعاد و اتصالات

سری NCS	ورودی (اینچ)	خروجی (اینچ)	ابعاد (سانتی‌متر) L	W	H	حجم رسیور (L)
NCS-140-1	5/8	5/8	70	70	70	1.5
NCS-140-2	5/8	7/8	70	75	70	4
NCS-140-3	5/8	7/8	70	75	70	4
NCS-140-4	5/8	7/8	90	75	70	5.5
NCS-150-5	5/8	7/8	90	80	75	5.5
NCS-240-5	5/8	7/8	115	80	65	5.5
NCS-240-7	5/8	1 1/8	130	80	75	6.3
NCS-250-10	7/8	1 1/8	130	100	95	14.3
NCS-250-15	7/8	1 1/8	170	100	95	18.8
NCS-350-20	1 1/8	1 3/8	205	100	95	22.5
NCS-350-25	1 1/8	1 3/8	205	100	110	26
NCS-450-30	1 1/8	1 5/8	255	100	115	26
NCS-450-35	1 1/8	1 5/8	255	100	120	33.5
NCS-650-35	1 1/8	1 5/8	205	100	165	30
NCS-650-40	1 1/8	1 5/8	205	100	175	33.5

مدل‌ها و ابعاد کندانسور نوین سری NCH افقی

فاصله فین ۳.۲ میلی‌متر

جدول مشخصات عملکردی (ΔT: 6 / 11 / 16)

سری NCH	ظرفیت @ΔT=6 (kW)	ظرفیت @ΔT=11 (kW)	ظرفیت @ΔT=16 (kW)	مساحت کویل‌ها (m²)	حجم مدار (L)	تعداد و قطر فن (cm)	توان (W)	آمپراژ	تعداد فاز و ولتاژ	دبی هوا (m³/h)
NCH-240-5	7.9	14.5	22.2	27	6.3	2×40	200	0.6	3-380	4200
NCH-240-7	9.7	17.6	25.7	41	9.7	2×40	200	0.6	3-380	4200
NCH-250-10	12	21.8	31.5	52	12.1	2×50	450	0.95	3-380	6240
NCH-250-15	16.4	30	43.5	69.2	15.6	2×50	450	0.95	3-380	6240
NCH-350-20	21.1	38.4	55.7	85.8	19.5	3×50	450	0.95	3-380	6240
NCH-350-25	23	43.2	63.4	102.9	23.3	3×50	450	0.95	3-380	6240
NCH-450-30	29	53	77.2	136.6	32.8	4×50	450	0.95	3-380	6240
NCH-450-35	32.8	60	87.3	179.6	41.3	4×50	450	0.95	3-380	6240
NCH-650-35	32.8	60	87.3	160.2	37.6	6×50	450	0.95	3-380	6240
NCH-650-40	37.8	69.5	101	178.9	41.1	6×50	450	0.95	3-380	6240

جدول ابعاد و اتصالات

سری NCH	ورودی	خروجی	L	W	H	حجم رسیور (L)
NCH-240-5	5/8	7/8	140	70	115	5.5
NCH-240-7	5/8	1 1/8	180	75	115	6.3
NCH-250-10	7/8	1 1/8	200	85	115	14.3
NCH-250-15	7/8	1 1/8	200	85	115	18.8
NCH-350-20	1 1/8	1 3/8	230	85	115	22.5
NCH-350-25	1 1/8	1 3/8	230	100	115	26
NCH-450-30	1 1/8	1 5/8	285	105	115	26
NCH-450-35	1 1/8	1 5/8	285	110	115	33.5
NCH-650-35	1 1/8	1 5/8	235	155	115	30
NCH-650-40	1 1/8	1 5/8	275	145	115	33.5

مدل‌ها و ابعاد کندانسور نوین سری NCP پکیج

فاصله فین ۳.۲ میلی‌متر

جدول مشخصات عملکردی (ΔT: 6 / 11 / 16)

سری NCP	ظرفیت @ΔT=6 (kW)	ظرفیت @ΔT=11 (kW)	ظرفیت @ΔT=16 (kW)	مساحت کویل‌ها (m²)	حجم مدار (L)	تعداد و قطر فن (cm)	توان (W)	آمپر	تعداد فاز و ولتاژ	دبی هوا (m³/h)
NCP-240-5	7.9	14.5	22.2	27.8	6.4	2×40	200	0.6	3-380	4200
NCP-240-7	9.6	17.5	25.4	41	9.7	2×40	200	0.6	3-380	4200
NCP-250-10	11.9	21.5	31.2	52	12.1	2×50	450	0.95	3-380	6240
NCP-250-15	17.5	30	43.5	69.2	15.6	2×50	450	0.95	3-380	6240
NCP-350-20	21.2	38.5	56.1	86.2	19.6	3×50	450	0.95	3-380	6240
NCP-350-25	23	43.2	63.4	102.4	23.2	3×50	450	0.95	3-380	6240
NCP-363-30	28.5	52.6	77.2	135.2	32.5	3×63	800	1.8	3-380	13000
NCP-363-35	32.7	59.5	86.3	157.1	37.1	3×63	800	1.8	3-380	13000
NCP-463-40	37.6	69	100	178.9	41	4×63	800	1.8	3-380	13000

جدول ابعاد و اتصالات

سری NCP	ورودی	خروجی	L	W	H	حجم رسیور (L)
NCP-240-5	5/8	7/8	125	65	115	5.5
NCP-240-7	5/8	1 1/8	140	65	115	6.3
NCP-250-10	7/8	1 1/8	155	75	130	14.3
NCP-250-15	7/8	1 1/8	175	90	130	18.8
NCP-350-20	1 1/8	1 3/8	210	90	130	22.5
NCP-350-25	1 1/8	1 3/8	210	100	130	26
NCP-363-30	1 1/8	1 5/8	250	110	130	26
NCP-363-35	1 3/8	1 5/8	250	135	130	30
NCP-463-40	1 3/8	1 5/8	290	135	130	33.5

مدل‌ها و ابعاد کندانسور سری NCV وی‌شکل

فاصله فین ۳.۲ میلی‌متر

جدول مشخصات عملکردی (ΔT: 6 / 11 / 16)

سری NCV	ظرفیت @ΔT=6 (kW)	ظرفیت @ΔT=11 (kW)	ظرفیت @ΔT=16 (kW)	مساحت کویل‌ها (m²)	حجم مدار (L)	تعداد و قطر فن (cm)	توان (W)	آمپر	تعداد فاز و ولتاژ	دبی هوا (m³/h)
NCV-450-30	28.5	52	76.4	138.4	31.1	4×50	450	0.95	3-380	6240
NCV-650-40	37.7	69.2	101	171.6	39.1	6×50	450	0.95	3-380	6240
NCV-650-50	44.8	82.1	120	205.9	46.7	6×50	450	0.95	3-380	6240
NCV-850-60	57.8	97.8	138	269.8	64.8	8×50	450	0.95	3-380	6240

جدول ابعاد و اتصالات

سری NCV	ورودی	خروجی	L	W	H	حجم رسیور (L)
NCV-450-30	7/8	1 1/8	195	130	170	37.6
NCV-650-40	1 1/8	1 3/8	230	130	170	45
NCV-650-50	1 1/8	1 3/8	230	130	170	52.2
NCV-850-60	1 3/8	1 5/8	280	135	180	52.2

مشخصات ساخت و ویژگی‌های کلی کندانسور نوین

کندانسورهای نوین از نظر ساخت و متریال، بر اساس الزامات رایج سیستم‌های تبرید صنعتی طراحی شده‌اند تا امکان استفاده پایدار در شرایط کاری مختلف فراهم شود. مشخصات کلی این محصولات در اغلب مدل‌ها مشترک است و تفاوت اصلی بین آن‌ها به ظرفیت، ابعاد و تعداد فن مربوط می‌شود.

مشخصات ساخت متداول کندانسور نوین:

• استفاده از لوله‌ های مسی در ساخت کویل جهت انتقال حرارت مناسب
• فین‌های آلومینیومی موج‌دار برای افزایش سطح تبادل حرارتی
• فن‌های آکسیال صنعتی با دبی هوای متناسب با ظرفیت کندانسور
• بدنه ساخته‌شده از ورق فولادی با پوشش رنگ الکترواستاتیک جهت مقاومت در برابر خوردگی
• طراحی شاسی به‌گونه‌ای که امکان نصب و جانمایی تجهیزات جانبی فراهم باشد

این مشخصات باعث می‌شود کندانسور نوین در پروژه‌های تبرید صنعتی و سردخانه‌ای، به‌عنوان بخشی از یک سیستم یکپارچه، مورد استفاده قرار گیرد و با سایر تجهیزات متداول بازار سازگاری داشته باشد.

راهنمای انتخاب کندانسور نوین

برای انتخاب صحیح کندانسور نوین، در مرحله اول باید ظرفیت مورد نیاز سیستم تبرید مشخص و سپس شرایط کاری پروژه در نظر گرفته شود. در این صفحه، اطلاعات فنی و جداول به‌گونه‌ای ارائه شده‌اند که امکان انتخاب اولیه و مقایسه مدل‌ها فراهم باشد.

مراحل کلی انتخاب کندانسور نوین

• تعیین بار برودتی سیستم (بر اساس ظرفیت اواپراتور و توان کمپرسور)
• انتخاب سری مناسب کندانسور نوین (NCS، NCP، NCV یا NCH) متناسب با نوع پروژه
• تطبیق ظرفیت مورد نیاز با جدول ظرفیت کندانسور نوین
• بررسی محدودیت‌های فضا با استفاده از جدول ابعاد
• در نظر گرفتن شرایط واقعی نصب و بهره‌برداری

ضرایب مؤثر بر ظرفیت واقعی کندانسور

ظرفیت‌های درج‌شده در جداول، ظرفیت نامی هستند و در شرایط مرجع محاسبه شده‌اند. در پروژه‌های واقعی، عوامل زیر می‌توانند باعث تغییر ظرفیت مؤثر شوند:

• دمای هوای محیط
• نوع مبرد مورد استفاده
• دمای تقطیر
• ارتفاع محل نصب از سطح دریا

در صورت تفاوت شرایط پروژه با شرایط مرجع، لازم است این عوامل در انتخاب نهایی مدل لحاظ شوند تا عملکرد سیستم در شرایط واقعی دچار افت نشود.

برای انتخاب نهایی و دقیق، بررسی مشخصات هر مدل در لیست محصولات و مشاوره با کارشناسان فنی توصیه می‌شود.

جمع‌بندی

در این صفحه، مدل‌های مختلف کندانسور نوین بر اساس سری، ظرفیت و نوع طراحی گردآوری شده‌اند تا امکان مقایسه و انتخاب اولیه فراهم شود. مشخصات فنی هر مدل در لیست محصولات قابل مشاهده است و انتخاب نهایی می‌تواند با توجه به شرایط پروژه انجام شود.

قیمت کندانسور نوین به عواملی مانند ظرفیت، سری و تعداد فن بستگی دارد. برای مشاهده قیمت و مشخصات دقیق هر مدل، از محصولات همین صفحه استفاده کنید یا برای دریافت اطلاعات فنی کامل‌تر، به کاتالوگ کندانسور نوین مراجعه نمایید.

برای انتخاب هماهنگ سایر تجهیزات سیستم تبرید، امکان بررسی دسته‌های مرتبط مانند اواپراتور نوین نیز در سایت کالا سرد در دسترس است.
