فیلتر ساکشن
دسته: فیلتر ساکشن
فیلتر ساکشن یا فیلتر مکش یکی از تجهیزات حفاظتی در مدار تبرید و تهویه مطبوع است که در خط مکش و پیش از ورود مبرد به کمپرسور نصب می‌شود. این قطعه با جذب ذراتی مانند براده فلز، رطوبت، اسید و روغن سوخته، از آسیب به کمپرسور جلوگیری می‌کند. فیلترهای ساکشن در کاربردهای متنوعی از جمله سیستم‌های تهویه مطبوع خانگی و تجاری، سردخانه‌ها و سیستم‌های تبرید صنعتی مورد استفاده قرار می‌گیرند.
فیلتر ساکشن چیست و چه عملکردی دارد؟
فیلتر ساکشن یکی از اجزای مهم در مدار تبرید است که روی خط مکش و درست قبل از کمپرسور نصب می‌شود. وظیفه اصلی این قطعه، جلوگیری از ورود ذرات جامد، براده‌های فلزی، رسوبات، رطوبت و اسیدهای ناشی از خرابی یا آلودگی مدار به داخل کمپرسور است. با این کار، از بروز آسیب‌های جدی به قطعات حساس کمپرسور پیشگیری می‌شود و عمر مفید سیستم به‌طور قابل‌توجهی افزایش می‌یابد.
تفاوت مهمی بین فیلتر ساکشن و فیلتر درایر خط مایع وجود دارد. فیلتر درایر در مسیر مایع مبرد و معمولاً قبل از شیر انبساط نصب می‌شود تا ناخالصی‌های بخش مایع را جذب کند؛ در حالی که فیلتر ساکشن در خط مکش گاز و پیش از ورود به کمپرسور قرار دارد. بسیاری از منابع این دو قطعه را با هم اشتباه گرفته‌اند، درحالی‌که عملکرد و محل نصب آن‌ها کاملاً متفاوت است.
از نظر عملکرد، فیلتر ساکشن چند نقش کلیدی را ایفا می‌کند:
- حذف ذرات جامد: جلوگیری از ورود ناخالصی‌های مکانیکی به کمپرسور.
- جذب رطوبت و اسیدها: به‌ویژه در شرایطی مثل سوختن سیم‌پیچ کمپرسور.
- محافظت از کمپرسور: جلوگیری از قفل‌کردن، سایش و خرابی زودهنگام قطعات متحرک.
- ایجاد پایداری در سیستم: کمک به کارکرد یکنواخت و کاهش هزینه‌های تعمیرات.
در پروژه‌های بزرگ مانند چیلرها، سردخانه‌های صنعتی و سیستم‌های تهویه مطبوع، نصب فیلتر ساکشن اهمیت دوچندان دارد، زیرا کوچک‌ترین آلودگی می‌تواند خسارت‌های مالی سنگینی ایجاد کند.
اجزا و انواع فیلتر ساکشن
فیلتر ساکشن از چند جزء اصلی تشکیل شده که هرکدام نقش مهمی در عملکرد صحیح آن دارند. آشنایی با این اجزا به شما کمک می‌کند هنگام انتخاب و نگهداری این قطعه، تصمیم بهتری بگیرید.

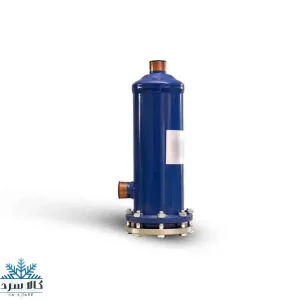

1. پوسته فیلتر ساکشن
پوسته یا بدنه اصلی، محفظه‌ای فلزی و مقاوم است که تمام اجزای داخلی را در خود جای می‌دهد. این بخش معمولاً از فولاد یا آلیاژهای مقاوم ساخته می‌شود تا در برابر فشار خط مکش و تغییرات دما عملکرد مطمئنی داشته باشد. طراحی و ابعاد پوسته باید متناسب با ظرفیت سیستم و قطر لوله مکش انتخاب شود.

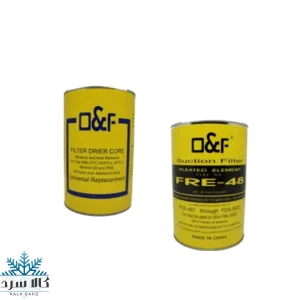

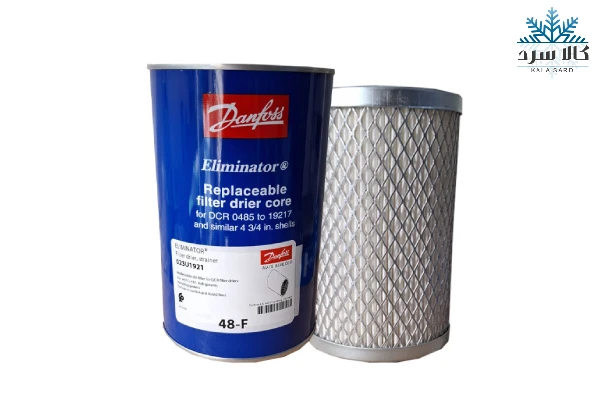

2. هسته یا کُر فیلتر ساکشن
هسته، بخش فیلتراسیون اصلی است و وظیفه آن جذب رطوبت، اسید و ذرات ریز موجود در مبرد است. مواد جاذب داخل هسته معمولاً ترکیباتی مانند سیلیکاژل یا مواد اختصاصی ضد اسید هستند. در بسیاری از مدل‌ها، هسته قابل تعویض است و امکان سرویس‌پذیری راحت‌تر را فراهم می‌کند. بسته به طراحی، هسته‌ها ممکن است سخت، نرم یا ترکیبی باشند که هرکدام کاربرد خاص خود را دارند.
3. اجزای تکمیلی
- فنر و صفحات نگهدارنده: برای فیکس کردن هسته در جای خود.
- توری‌های فلزی: جهت جلوگیری از عبور ذرات درشت.
- نمد یا فیلتر ثانویه: برای افزایش دقت فیلتراسیون.
- اورینگ‌ها و آب‌بندها: برای جلوگیری از نشتی مبرد.
انواع فیلتر ساکشن
فیلترهای ساکشن با توجه به طراحی و زمینه استفاده، به چند دسته تقسیم می‌شوند. انتخاب صحیح هر نوع، نقش مهمی در سلامت کمپرسور و راندمان کلی سیستم تبرید دارد.
1. فیلتر ساکشن چیلر
این نوع فیلترها در سیستم‌های سرمایش مرکزی مانند چیلرهای تراکمی به‌کار می‌روند. ظرفیت بالای چیلرها باعث می‌شود حجم بیشتری از مبرد در مدار گردش کند؛ بنابراین فیلتر ساکشن باید توان عبور جریان بالا را داشته باشد و در عین حال افت فشار زیادی ایجاد نکند. بیشتر فیلترهای ساکشن چیلر دارای هسته قابل تعویض هستند تا در سرویس‌های دوره‌ای بتوان به‌راحتی عملیات تعویض یا پاک‌سازی را انجام داد.
2. فیلتر ساکشن سردخانه
سردخانه‌ها، به‌ویژه در صنایع غذایی و دارویی، نیازمند پایداری بالا و عملکرد بدون وقفه هستند. در این سیستم‌ها فیلتر ساکشن نقش حیاتی در جلوگیری از ورود ذرات و رطوبت به کمپرسور دارد. به دلیل حساسیت بالای محصولات نگهداری‌شده، انتخاب فیلتر ساکشن با ظرفیت مناسب و مواد جاذب قوی بسیار اهمیت دارد. این فیلترها معمولاً برای کمپرسورهای اسکرو و پیستونی سردخانه‌ها طراحی می‌شوند.
3. فیلتر ساکشن کمپرسور
این دسته شامل فیلترهایی است که در سیستم‌های تبرید عمومی و تهویه مطبوع مورد استفاده قرار می‌گیرند. در واحدهای کوچک‌تر مانند سیستم‌های تهویه مرکزی ساختمان‌ها یا تجهیزات تجاری، فیلتر ساکشن کمپرسور به‌عنوان محافظ اصلی کمپرسور در برابر آلودگی‌ها عمل می‌کند. نصب این قطعه باعث می‌شود طول عمر کمپرسور افزایش یابد و هزینه‌های تعمیر و نگهداری کاهش پیدا کند.

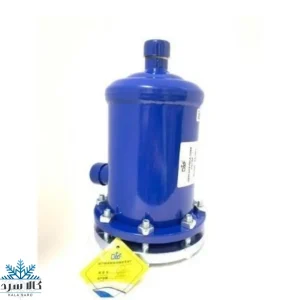

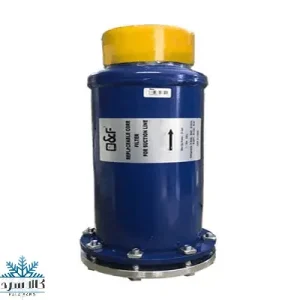

4. فیلتر ساکشن قابل تعویض هسته
در برخی سیستم‌های بزرگ، از فیلترهایی استفاده می‌شود که هسته داخلی آن‌ها قابل تعویض است. این طراحی انعطاف‌پذیری بیشتری برای سرویس و نگهداری فراهم می‌کند و در مواقعی مانند برن‌اوت کمپرسور، به‌سرعت می‌توان هسته آلوده را تعویض کرد. این نوع فیلتر به‌ویژه در سردخانه‌های بزرگ و چیلرهای صنعتی کاربرد فراوان دارد.
5. فیلتر ساکشن یک‌بار مصرف
این نوع فیلترها بدنه‌ای یکپارچه دارند و پس از اشباع‌شدن یا انسداد، به‌طور کامل تعویض می‌شوند. هزینه اولیه آن‌ها معمولاً کمتر است؛ اما در بلندمدت به دلیل نیاز به تعویض کامل پوسته، نسبت به مدل‌های هسته‌قابل‌تعویض کمتر مقرون‌به صرفه خواهند بود. این مدل بیشتر در سیستم‌های کوچک‌تر یا پروژه‌هایی که هزینه اولیه اهمیت دارد استفاده می‌شود.
انتخاب و نگهداری فیلتر ساکشن
انتخاب درست فیلتر ساکشن و توجه به اصول نگهداری آن، نقش مهمی در افزایش طول عمر کمپرسور و کاهش هزینه‌های تعمیرات دارد. در ادامه به مهم‌ترین نکات انتخاب و نگهداری این قطعه اشاره می‌کنیم:
معیارهای انتخاب فیلتر ساکشن
- ظرفیت سیستم تبرید: باید با دبی مبرد و ظرفیت سرمایشی سیستم هم‌خوانی داشته باشد تا از افت فشار غیرمجاز جلوگیری شود.
- سایز خط مکش: قطر اتصال فیلتر باید دقیقاً متناسب با قطر لوله مکش انتخاب شود. استفاده از سایز نامناسب باعث بروز نشتی یا اختلال در جریان مبرد می‌شود.
- نوع مبرد و روغن: سازگاری فیلتر با مبردهای جدید (مانند R134a ، R404A یا R410A ) و روغن‌های مورد استفاده اهمیت بالایی دارد.
- افت فشار مجاز: فیلتر باید طوری طراحی شود که در حین کارکرد عادی سیستم، افت فشار در خط مکش به حداقل برسد.
- قابلیت تعویض هسته: در سیستم‌های بزرگ، انتخاب مدل‌هایی با هسته قابل تعویض توصیه می‌شود تا عملیات سرویس راحت‌تر و مقرون‌به‌صرفه‌تر باشد.
نکات نصب فیلتر ساکشن
- نصب فیلتر باید روی خط مکش و قبل از ورودی کمپرسور انجام شود.
- جهت جریان مبرد باید مطابق با فلش درج‌شده روی بدنه فیلتر باشد.
- قبل از نصب، لازم است لوله‌ها و مدار به‌طور کامل تمیز و وکیوم شوند تا آلودگی یا رطوبت اضافی در سیستم باقی نماند.
- در هنگام جوشکاری اتصالات، باید از ورود حرارت مستقیم به بدنه فیلتر جلوگیری کرد.
نگهداری و تعویض - بازبینی دوره‌ای: توصیه می‌شود عملکرد فیلتر در سرویس‌های دوره‌ای سیستم بررسی شود.
- نشانه‌های گرفتگی: افزایش غیرعادی فشار مکش، صدای غیرعادی کمپرسور و کاهش راندمان سیستم می‌تواند نشانه انسداد یا اشباع‌شدن فیلتر باشد.
- زمان تعویض: در صورت مشاهده نشانه‌های گرفتگی یا پس از رخدادهایی مانند سوختن کمپرسور، هسته یا کل فیلتر باید فوراً تعویض شود.
- نگهداری پیشگیرانه: استفاده از هسته‌های یدکی و تعویض به‌موقع، از خرابی‌های سنگین و توقف‌های طولانی سیستم جلوگیری می‌کند.
قیمت فیلتر ساکشن
قیمت فیلتر ساکشن به عوامل مختلفی وابسته است و معمولاً عدد ثابتی برای آن نمی‌توان ارائه داد. مهم‌ترین عوامل مؤثر عبارتند از:

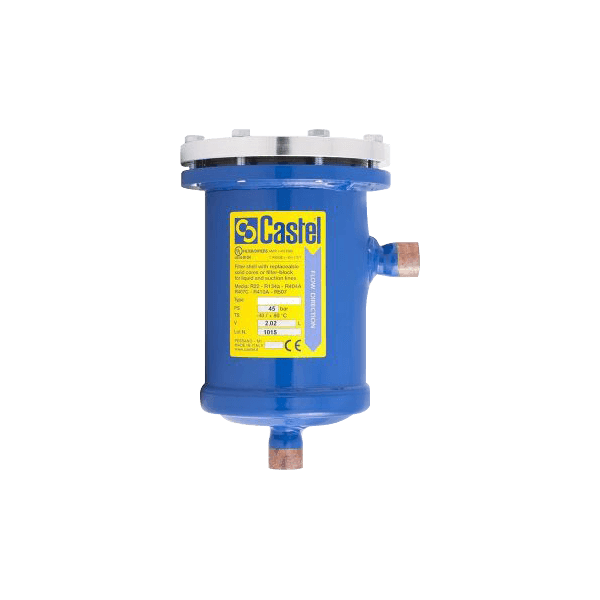

• برند و کشور سازنده: برندهای معتبر بین‌المللی مانند Castel و Danfoss به دلیل کیفیت بالاتر، قیمت بیشتری نسبت به نمونه‌های چینی یا متفرقه دارند.
• نوع فیلتر: فیلترهای یک‌بارمصرف قیمت اولیه پایین‌تری دارند، اما مدل‌های هسته قابل تعویض در بلندمدت مقرون‌به‌صرفه‌تر هستند.
• سایز و ظرفیت: هرچه قطر اتصال و ظرفیت فیلتر بالاتر باشد، قیمت آن نیز افزایش پیدا می‌کند.
• جنس و کیفیت پوسته: ضخامت بدنه، کیفیت جوشکاری و نوع آب‌بندی از جمله مواردی هستند که روی قیمت نهایی تأثیر می‌گذارند.
• نوسانات بازار: تغییرات نرخ ارز و قیمت مواد اولیه باعث می‌شود قیمت‌ها در بازه‌های زمانی مختلف متفاوت باشند.
به‌طور کلی، فیلترهای ساکشن کوچک‌تر و یک‌بارمصرف ارزان‌تر هستند، درحالی‌که مدل‌های صنعتی با هسته قابل تعویض و برندهای معتبر در رده قیمتی بالاتری قرار می‌گیرند. برای دریافت قیمت روز و انتخاب مدل مناسب، بهترین راه ارتباط مستقیم با واحد فروش است.
خرید فیلتر ساکشن از کالا سرد آسیا
انتخاب صحیح فیلتر ساکشن به معنای حفاظت از قلب تپنده سیستم تبرید یعنی کمپرسور است. این قطعه با حذف آلودگی‌ها و رطوبت، علاوه بر افزایش طول عمر تجهیزات، هزینه‌های تعمیرات و توقف سیستم را به‌طور چشمگیری کاهش می‌دهد.
هنگام خرید فیلتر ساکشن، حتماً به اصالت کالا، گارانتی معتبر، تطابق با مبرد و ظرفیت سیستم توجه کنید و از خرید محصولات متفرقه یا بی‌کیفیت اجتناب نمایید. کارشناسان مجموعه کالا سرد آسیا آماده‌اند تا در انتخاب بهترین مدل متناسب با نیاز شما راهنمایی کنند.
همین حالا از دسته‌بندی محصولات فیلتر ساکشن بازدید کنید و برای استعلام قیمت روز یا دریافت مشاوره فنی با ما تماس بگیرید.
