اتصالات مسی
دسته: اتصالات مسی
اتصالات مسی در ضخامتهای مختلف تولید و عرضه میشوند و برای ساخت و تجهیز سردخانهها و تونلهای انجماد به کار میروند. این اتصالات به دلیل استحکام و رسانایی مناسب، نقش مهمی در اتصال و هدایت لولههای مسی در مدار تبرید دارند. از اتصالات مسی میتوان در ساخت سردخانههای زیر صفر پروتئینی و همچنین سردخانههای بالای صفر مخصوص نگهداری میوه استفاده کرد.
اتصالات مسی بهعنوان یکی از مهمترین اجزای لولهکشی در سیستمهای برودتی و تهویه مطبوع، نقشی اساسی در تکمیل مسیر جریان مبرد و تضمین عملکرد مطمئن تجهیزات دارند. این اتصالات در کنار لوله مسی ، ساختار اصلی چرخه تبرید را تشکیل میدهند و اگر بهدرستی انتخاب نشوند، میتوانند موجب نشتی، افت راندمان و حتی آسیب به کمپرسور شوند. به همین دلیل، انتخاب صحیح اتصالات مسی برای اجرای پروژههای صنعتی، تجاری و خانگی از اهمیت بالایی برخوردار است.
در این صفحه، مجموعهای از انواع اتصالات لوله مسی موردنیاز اجرای سیستمهای برودتی ارائه شده است تا کاربران بتوانند متناسب با سایز، نوع مسیر و کاربرد، بهترین گزینه را انتخاب کنند. در ادامه، تلاش کردهایم تمامی نکات لازم برای انتخاب و خرید اتصالات مسی را با زبانی ساده، رسمی و کاربردی توضیح دهیم تا تصمیمگیری برای شما آسانتر و دقیقتر باشد.
کاربرد اتصالات مسی در پروژههای برودتی و تهویه مطبوع
سیستمهای تبرید و تهویه مطبوع برای انتقال مبرد، نیازمند مسیری یکپارچه، مقاوم و بدون نشتی هستند. این مسیر تنها با لوله تکمیل نمیشود؛ بلکه انواع مختلف اتصالات لوله های مسی وظیفه اتصال، تغییر جهت، انشعابگیری و تطبیق سایز لولهها را بر عهده دارند. با توجه به ویژگیهای فیزیکی و شیمیایی مس مانند استحکام، مقاومت در برابر خوردگی و قابلیت تحمل فشار و دمای بالا، اتصالات مسی بهترین گزینه برای مسیرهای مبرد به شمار میروند.
برخی از مهمترین کاربردهای اتصالات مسی عبارتاند از:
- سردخانهها و صنایع برودتی: اجرای مسیرهای رفت و برگشت مبرد در سردخانه های صنعتی ، زیرصفر و بالای صفر
- چیلر و فنکویل: اجرای خط مایع و گاز در سیستمهای بزرگ ساختمانی
- سیستمهای VRF/VRV و اسپلیتها: تغییر جهتها، انشعابها و ایجاد مسیرهای مناسب برای جریان مبرد
- یخچالهای صنعتی و فروشگاهی: اتصال اواپراتورها ، کندانسورها و لولههای رابط
- کاربریهای خاص: انتقال مبرد در تجهیزات فرآیندی یا سیستمهای کنترل دما
در همه این موارد، انتخاب درست نوع و سایز اتصال نقش حیاتی در کارکرد صحیح سیستم دارد. در ادامه، انواع اتصالات ارائهشده در کالا سرد آسیا را بهصورت کاملاً کاربردی بررسی میکنیم تا شناخت شما از گزینهها کاملتر شود.

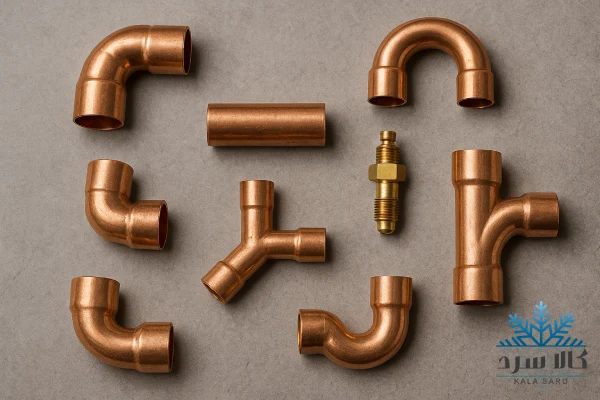

انواع اتصالات مسی را بشناسید
اتصالات مسی در سیستم های برودتی و تهویه مطبوع، نقشی بسیار فراتر از یک رابط ساده بین لوله ها دارند. هر نوع اتصال با هدف مشخصی طراحی شده و انتخاب درست آن می تواند تاثیر مستقیمی بر راندمان، طول عمر و میزان افت فشار سیستم داشته باشد. به همین دلیل شناخت کامل انواع اتصالات لوله مسی و کاربری هر کدام، از مهم ترین مراحل انتخاب تجهیزات مناسب برای اجرای یک مسیر استاندارد است.
اتصالات مسی برای اهداف مختلفی در تاسیسات استفاده می شوند؛ به طور کلی، انواع اتصالات مسی شامل گروه های زیر هستند:
- اتصالات تغییر جهت مانند زانو مسی
- اتصالات اتصال مستقیم مانند بوشن مسی
- اتصالات انشعاب مانند سه راهی مسی
- اتصالات تغییر سایز مانند تبدیل مسی
- اتصالات تخصصی مسیر تبرید مانند تراپ مسی و سپریشن مسی
- اتصالات سرویس مانند والو شارژ گاز
معرفی انواع اتصالات مسی کالا سرد
در این دسته بندی 8 محصول اصلی وجود دارد که هر یک برای بخش مشخصی از مسیر لوله های مسی به کار می روند. توضیحات زیر به شما کمک می کند کاربرد و نکات مهم هر اتصال را سریع و کامل بشناسید.
1. زانو مسی
زانو مسی برای تغییر زاویه مسیر لوله مسی استفاده می شود و رایج ترین زوایای آن 45 درجه و 90 درجه است. این اتصال زمانی استفاده می شود که مسیر لوله کشی نیاز به چرخش داشته باشد، مانند تغییر مسیر در رایزر یا عبور از گوشه ها. انتخاب زاویه مناسب و کیفیت ساخت زانو، تاثیر زیادی بر کاهش افت فشار و جلوگیری از ایجاد تنش اضافی در مسیر دارد.
2. بوشن مسی
بوشن مسی ساده ترین و پرمصرف ترین اتصال در مسیر لوله است. این قطعه دو لوله هم سایز را به یکدیگر متصل می کند و در مواقعی مانند افزایش طول مسیر، ترمیم لوله یا ایجاد اتصال مستقیم مورد استفاده قرار می گیرد. سطح داخلی صاف و بدون درز بوشن، مانع از ایجاد آشفتگی جریان مبرد می شود.
3. سه راهی مسی
سه راهی مسی زمانی استفاده می شود که سیستم نیاز به انشعاب داشته باشد. این اتصال امکان جدا کردن مسیر اصلی به دو شاخه فرعی را فراهم می کند و در تقسیم مسیر برای چند اتاق، چند اواپراتور یا چند یونیت داخلی کاربرد زیادی دارد. انتخاب درست سایز خروجی ها و رعایت جهت جریان در سه راهی، برای جلوگیری از افت فشار اهمیت زیادی دارد.
4. یو مسی
یو مسی یا یو شکل برای بازگرداندن مسیر لوله به سمت قبلی استفاده می شود. این قطعه در تجهیزاتی مانند کویل های سرمایشی، کندانسورها و همچنین در اصلاح مسیرهای لوله کشی مورد استفاده قرار می گیرد. یو مسی در عین سادگی، باید دقیق و بدون تغییر ضخامت تولید شده باشد تا مقاومت کافی در برابر فشار داشته باشد.
5. تراپ مسی
تراپ مسی یکی از اتصالات مهم در مسیر تبرید است که نقش آن جلوگیری از برگشت مایع مبرد به کمپرسور و کمک به جمع آوری روغن در مسیر می باشد. تراپ ها در رایزرهای عمودی، نزدیک کمپرسور و در بخش های حساس نصب می شوند. استفاده از تراپ استاندارد به افزایش عمر کمپرسور و جلوگیری از ضربه مایع کمک می کند.
6. تبدیل مسی
تبدیل مسی برای تغییر سایز لوله در مسیر استفاده می شود. هرگاه بخش جدیدی از سیستم نیاز به قطر کمتر یا بیشتر داشته باشد، این اتصال بهترین انتخاب است. تبدیل مسی باید بدون ترکیب دو فلز و کاملا یکپارچه از مس تولید شده باشد تا در برابر فشار و حرارت مقاومت کافی داشته باشد.
7. سپریشن مسی
سپریشن مسی یکی از اتصالات تخصصی است که در سیستم های چند شاخه مورد استفاده قرار می گیرد. این اتصال به متعادل نگه داشتن جریان مبرد در مسیرهای مختلف کمک می کند. در سیستم های چیلر، وی آر اف یا سردخانه هایی با چند اواپراتور، سپریشن نقش مهمی در پایداری عملکرد دارد.
8. والو شارژ گاز
والو شارژ یا والو سرویس برای شارژ کردن یا تخلیه گاز مبرد در سیستم استفاده می شود. این قطعه معمولا در هنگام سرویس، تعمیرات یا راه اندازی سیستم کاربرد دارد. استفاده از والو شارژ استاندارد باعث می شود عملیات سرویس بدون نشتی و با ایمنی کامل انجام شود.
قیمت اتصالات مسی چگونه تعیین می شود؟
قیمت اتصالات مسی تحت تاثیر چند عامل مشخص تعیین می شود و شناخت همین چند عامل کافی است تا بتوانید قیمت منطقی را از قیمت غیرواقعی تشخیص دهید. در جدول زیر مهم ترین موارد موثر بر قیمت را به صورت خلاصه و کاربردی مشاهده می کنید:
|
عامل موثر |
توضیح کاربردی |
|
نوع اتصال |
اتصالات ساده مانند بوشن قیمت کمتری دارند و اتصالات تخصصی مانند تراپ و سپریشن گران تر هستند. |
|
سایز اتصال |
افزایش سایز به معنی مصرف بیشتر مس است و قیمت را به صورت محسوس بالا می برد. |
|
وزن و ضخامت |
قطعات سنگین تر و با ضخامت استاندارد قیمت بیشتری دارند اما دوام و مقاومت بالاتری ارائه می دهند. |
|
کیفیت تولید |
کیفیت خمکاری، یکنواختی بدنه و استفاده از مس خالص تاثیر مستقیم بر قیمت دارد. |
|
برند و نحوه تامین |
برندهای معتبر و اتصالات کمیاب معمولا قیمت بالاتری دارند. |
نکته مهم:
اگر قیمت یک اتصال به شکل غیرعادی پایین باشد، معمولاً یا وزن آن کمتر از استاندارد است یا از مس بی کیفیت تولید شده است. در سیستم های برودتی این تفاوت قیمت می تواند به نشتی، خرابی و هزینه های چند برابر بعدی منجر شود.

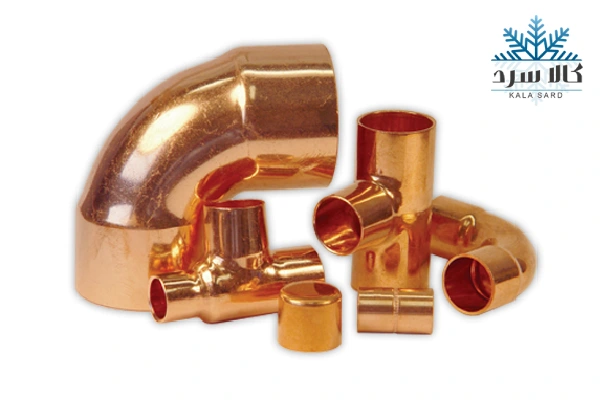

راهنمای انتخاب و خرید اتصالات مسی
برای اینکه خرید اتصالات مسی با دقت بیشتری انجام شود، کافی است چند نکته اصلی را در نظر بگیرید. این موارد کمک می کنند اتصال مناسب با مسیر، نوع سیستم و شرایط نصب انتخاب شود و در آینده از مشکلاتی مثل نشتی یا افت راندمان جلوگیری شود
- انتخاب سایز درست
مهم ترین معیار، هماهنگی سایز اتصال با لوله مسی است. سایز باید دقیقا با لوله یکسان باشد تا اتصال محکم و بدون نشتی شکل بگیرد. سایزهای رایج در سیستم های برودتی شامل سه هشتم، یک دوم، پنج هشتم و سه چهارم است - انتخاب نوع اتصال بر اساس نیاز مسیر
هر اتصال برای وظیفه مشخصی طراحی شده است. برای مثال:
- زانو برای تغییر جهت مسیر
- سه راهی برای ایجاد انشعاب
- تبدیل برای تغییر سایز
- تراپ و سپریشن برای مسیرهای تخصصی تبرید
بنابراین قبل از خرید باید بدانید اتصال دقیقا در کدام قسمت مسیر استفاده می شود.
- توجه به کیفیت ساخت
اتصالات با کیفیت از مس خالص تولید می شوند، ضخامت یکنواخت دارند و هنگام لحیم دچار تغییر شکل نمی شوند. این موضوع تاثیر زیادی بر دوام و عدم نشتی در سیستم دارد. اتصالات بسیار سبک یا ناهموار معمولا استاندارد نیستند. - قیمت منطقی و استاندارد
قیمت اتصالات مسی باید متناسب با سایز، نوع قطعه، وزن و کیفیت تولید باشد. قیمت غیرعادی پایین اغلب به معنی کاهش ضخامت یا کیفیت پایین مس است و در سیستم های برودتی می تواند مشکلات جدی ایجاد کند.
اگر برای انتخاب اتصال مناسب پروژه یا تعیین تعداد و سایز مورد نیاز سوالی دارید، کارشناسان کالا سرد آسیا می توانند مسیر را بررسی کرده و بهترین گزینه را پیشنهاد دهند.
