چک ولو دانفوس
بررسی چک ولو دانفوس
در سیستم‌های تبرید و تهویه مطبوع، کنترل دقیق جریان مبرد یکی از عوامل کلیدی در حفظ عملکرد صحیح تجهیزات و افزایش عمر مفید آن‌هاست. یکی از اجزای مهمی که وظیفه جلوگیری از برگشت جریان را بر عهده دارد، چک ولو یا همان شیر یکطرفه دانفوس است. این قطعه کوچک اما حیاتی، نقش بزرگی در جلوگیری از مشکلاتی مانند آسیب به کمپرسور، اختلال در سیکل برودتی و افت بازدهی سیستم ایفا می‌کند.
anfoss به عنوان یکی از معتبرترین برندهای جهانی در صنعت تبرید، طیف گسترده‌ای از چک ولوها را تولید می‌کند که با استانداردهای بین‌المللی و نیازهای سیستم‌های پیشرفته سازگار هستند. کیفیت بالای ساخت، طراحی دقیق و قابلیت اطمینان بالا باعث شده تا شیر یک طرفه دانفوس به گزینه‌ای محبوب در میان تکنسین‌ها، مهندسین تاسیسات و خریداران حرفه‌ای تبدیل شود.
عملکرد چک ولو دانفوس چگونه است؟
چک ولو یا شیر یک طرفه، تنها اجازه عبور سیال (مبرد) را در یک جهت می‌دهد و در برابر جریان برگشتی به‌صورت خودکار بسته می‌شود. در سیستم‌های برودتی، این ویژگی از آسیب‌های احتمالی به کمپرسور و سایر تجهیزات جلوگیری می‌کند. شیرهای یک طرفه دانفوس معمولاً دارای دیسک یا پیستونی هستند که با اختلاف فشار باز و بسته می‌شوند.
این شیرها در نقاط مختلف سیستم نصب می‌شوند: خروجی کمپرسور، لوله مایع، یا خطوط بای‌پس. بسته به نوع سیستم، فشار کاری و نوع مبرد، مدل‌های مختلفی از چک ولو دانفوس مانند NRV یا NRVH به کار گرفته می‌شوند.

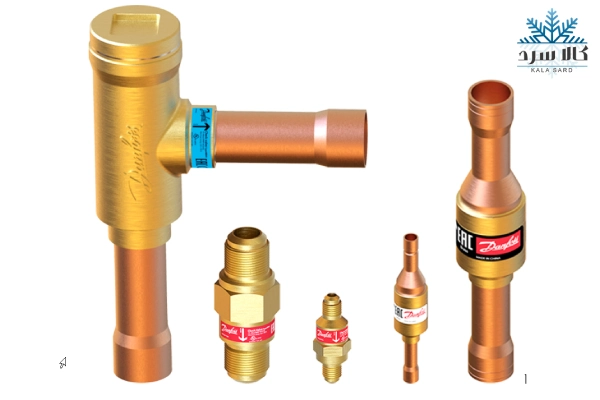

انواع چک ولو دانفوس و کاربرد هر مدل
شرکت دانفوس برای پوشش نیازهای مختلف در سیستم‌های برودتی، تهویه مطبوع و حتی صنایع سنگین، مجموعه‌ای متنوع از چک ولوها را طراحی و تولید کرده است. هر مدل بسته به شرایط کاری، نوع مبرد، نحوه اتصال و فشار کاری، کاربرد خاص خود را دارد. در ادامه به بررسی پرکاربردترین مدل‌های شیر یکطرفه دانفوس می‌پردازیم:
1. چک ولو دانفوس سری NRV
سری NRV یکی از رایج‌ترین مدل‌های چک ولو دانفوس است که برای جلوگیری از برگشت جریان در خطوط مایع یا گاز طراحی شده. این مدل در نسخه‌های پیچی و جوشی موجود است و برای اکثر سیستم‌های تبرید کوچک تا متوسط مناسب است.
ویژگی‌ها:
- حداکثر فشار کاری: 45 بار
- نوع اتصال: جوشی (solder) یا پیچی (flare)
- محدوده دمای کاری: -40°C تا +100°C
- مناسب برای مبردهای R22، R134a، R404A، R410A و R507
کاربرد:
- سردخانه‌های کوچک و متوسط
- سیستم‌های تهویه مطبوع اسپلیت و چندپنل
- چیلرهای نیمه‌صنعتی
2. چک ولو دانفوس سری NRVH
مدل NRVH به‌طور خاص برای نصب در خطوط discharge یا مکش، طراحی شده و دارای فنر داخلی برای عملکرد پایدارتر در سیستم‌هایی با نوسانات فشار بالا است. این مدل همچنین از برگشت ضربه‌ای سیال جلوگیری می‌کند.
ویژگی‌ها:
- دارای فنر برگشت داخلی (spring-loaded)
- قابل نصب در هر موقعیت (افقی یا عمودی)
- مناسب برای کمپرسورهای چندگانه و سیستم‌های پیچیده
- حداکثر فشار کاری: 45 بار
کاربرد:
- چیلرهای صنعتی
- سیستم‌های چند کمپرسوره
- کاربردهای تبرید CO₂ یا مبردهای فشار بالا
3. چک ولو بدون فنر دانفوس
مدل‌های بدون فنر، ساده‌تر هستند و فقط با اختلاف فشار بین ورودی و خروجی باز یا بسته می‌شوند. برای سیستم‌هایی با جریان یکنواخت و فشار پایدار مناسب‌اند.
مزایا:
- افت فشار کمتر
- طراحی ساده و اقتصادی
- مناسب برای خطوط مایع
مقایسه فنی مدل‌های چک ولو دانفوس
|
مدل |
نوع اتصال | فنر داخلی | فشار کاری (bar) | مبردهای سازگار | کاربرد اصلی |
| NRV | پیچی/جوشی | ندارد | تا 45 | R22, R134a, R404A, R410A |
سیستم‌های برودتی عمومی |
|
NRVH |
جوشی | دارد | تا 45 | R410A, R507, CO₂ |
کمپرسورهای چندگانه، discharge |
|
بدون فنر |
جوشی | ندارد | تا 30 | R22 و R134a |
خطوط مایع کم‌فشار |
انتخاب مدل مناسب چک ولو دانفوس به نوع سیستم، فشار کاری، جریان مبرد و نوع نصب بستگی دارد. دانستن تفاوت بین مدل‌هایی مثل NRV و NRVH به شما کمک می‌کند تا از بروز مشکلاتی مانند برگشت سیال، شوک کمپرسور و افت بازده جلوگیری کنید.
در ادامه به شما خواهیم گفت که چگونه براساس نیاز سیستم خود، شیر یکطرفه مناسب را انتخاب کنید.
راهنمای خرید چک ولو دانفوس مناسب
برای انتخاب درست شیر یکطرفه دانفوس، چند عامل کلیدی را باید در نظر بگیرید تا از عملکرد صحیح سیستم و جلوگیری از هزینه‌های اضافی مطمئن شوید:
1. نوع اتصال

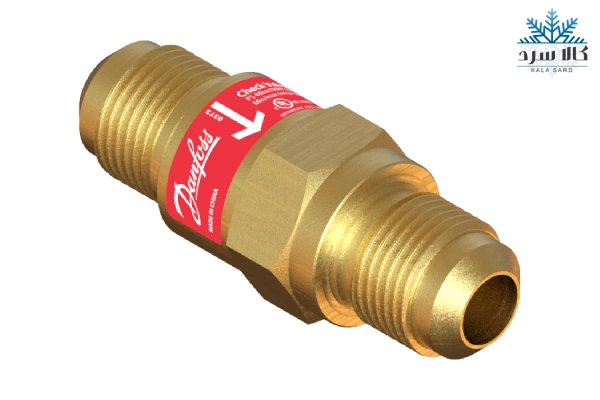

چک ولوهای دانفوس در دو نوع جوشی (solder) و پیچی (flare) عرضه می‌شوند.
• جوشی: مناسب برای نصب دائم، رایج در پروژه‌های صنعتی
• پیچی: مناسب برای سیستم‌هایی که نیاز به باز و بسته کردن دوره‌ای دارند
2. سایز و دبی جریان
سایز چک ولو باید متناسب با سایز لوله و ظرفیت سیستم باشد. سایز اشتباه باعث افت فشار یا عملکرد ناقص می‌شود.
3. فشار و دمای کاری
اطمینان حاصل کنید که چک ولو انتخابی، با فشار کاری و دمای سیستم شما مطابقت دارد. اکثر مدل‌های دانفوس تا ۴۵ بار فشار کاری را پشتیبانی می‌کنند.
4. نوع مبرد
قبل از خرید، سازگاری چک ولو با مبرد سیستم (مثلاً R22، R410A، R134a و...) را بررسی کنید.
5. کاربرد سیستم
برای سیستم‌های چند کمپرسوره یا با نوسان فشار زیاد، بهتر است از مدل فنردار (NRVH) استفاده شود. در سیستم‌های ساده و پایدار، مدل بدون فنر یا NRV کافی‌ست.
6. تجهیزات مکمل
در کنار انتخاب چک ولو، حتماً به هماهنگی آن با سایر اجزا مانند کمپرسور دانفوس، فیلتر درایر، شیر برقی و شیر انبساط توجه داشته باشید تا عملکرد کلی سیستم دچار اختلال نشود.
مزایای چک ولو دانفوس نسبت به برندهای دیگر
در مقایسه با برندهای متفرقه یا بی‌نام موجود در بازار، چک ولو دانفوس عملکردی دقیق‌تر، عمر طولانی‌تر و کیفیت ساخت قابل‌اعتمادتری دارد. استفاده از آلیاژهای مقاوم در برابر خوردگی، طراحی داخلی مهندسی‌شده و کنترل کیفی دقیق، باعث می‌شود این شیرها حتی در شرایط کاری سخت نیز عملکرد پایداری داشته باشند. به‌ویژه در مدل‌های فنردار سری NRVH، برگشت جریان به‌صورت کامل و بدون ضربه متوقف می‌شود که برای سیستم‌های چندکمپرسوره یا فشار بالا اهمیت زیادی دارد.
علاوه بر این، افت فشار بسیار کم هنگام عبور سیال، تنوع در سایز و نوع اتصال، سازگاری با مبردهای مختلف و پشتیبانی فنی مناسب از سوی برند دانفوس، همگی باعث شده‌اند تا این شیرها به گزینه‌ای مطمئن برای متخصصان تاسیسات و خریداران حرفه‌ای تبدیل شوند. اگرچه قیمت چک ولو دانفوس ممکن است از برندهای ارزان‌قیمت بالاتر باشد، اما با توجه به عملکرد قابل اطمینان و کاهش هزینه‌های تعمیرات و توقف سیستم در بلندمدت، انتخابی اقتصادی‌تر به شمار می‌آید.
خرید از کالا سرد آسیا
برای داشتن عملکرد مطمئن در سیستم‌های تبرید و تهویه مطبوع، استفاده از چک ولو دانفوس انتخابی حرفه‌ای و هوشمندانه است. اما خرید این محصول از یک منبع معتبر، به‌اندازه کیفیت خود محصول اهمیت دارد.
در کالا سرد آسیا ما فقط چک ولوهای اصل و استاندارد دانفوس را ارائه می‌دهیم، با
- تضمین اصالت کالا
- مشاوره تخصصی رایگان
- قیمت به‌روز
- و ارسال سریع به سراسر کشور
اگر در انتخاب بین مدل‌های NRV و NRVH مطمئن نیستید، کافی‌ست با کارشناسان ما تماس بگیرید تا مناسب‌ترین گزینه را با توجه به نیاز سیستم‌تان معرفی کنیم.
