سوزن اکسپنشن ولو

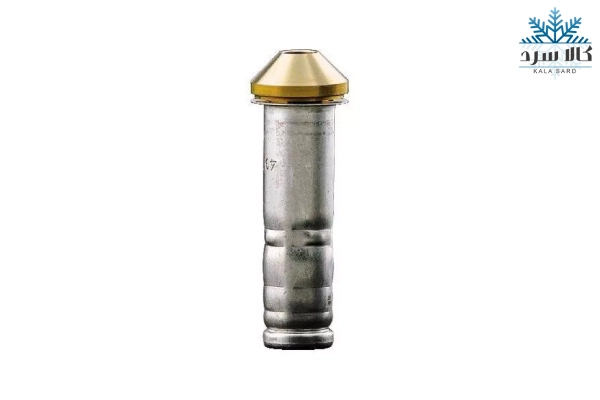

سوزن اکسپنشن ولو چیست؟
سوزن اکسپنشن ولو (Orifice Needle) یکی از اجزای اصلی شیرهای انبساط در سیستم‌های تبرید و تهویه مطبوع است. این قطعه‌ی کوچک اما کلیدی، وظیفه دارد جریان مبرد را به‌صورت دقیق کنترل کرده و فشار آن را در نقطه‌ای مشخص کاهش دهد. با این کاهش فشار، مبرد از حالت مایع پرفشار به حالت گاز کم‌فشار تبدیل شده و فرآیند سرمایش در اواپراتور آغاز می‌شود.
عملکرد صحیح این قطعه تأثیر مستقیم بر راندمان کلی سیستم دارد. اگر سوزن به‌درستی انتخاب و نصب شود، علاوه بر بهبود خنک‌سازی، مصرف انرژی نیز کاهش پیدا می‌کند.
سوزن اکسپنشن ولو چطور کار می‌کند؟
سوزن اکسپنشن در مسیر عبور مبرد، قبل از اواپراتور قرار می‌گیرد. این سوزن دارای روزنه‌های بسیار ریزی است که مبرد از آن‌ها عبور می‌کند. هنگام عبور، افت فشار شدیدی ایجاد می‌شود و بخشی از مبرد به‌سرعت تبخیر می‌شود. این تبخیر کنترل‌شده، دمای سیستم را پایین می‌آورد و محیط داخل اواپراتور را خنک می‌کند.
عملکرد سوزن ارتباط مستقیمی با قطر اوریفیس (روزنه) آن دارد. این قطر باید با توجه به نوع مبرد، ظرفیت سیستم و شرایط عملکردی انتخاب شود. برای مثال، سوزن شماره 0 در برخی شیرهای انبساط برند دانفوس، برای خطوط مایع با ظرفیت پایین و دماهای متنوع مناسب است.
سوزن اکسپنشن ولو در واقع مرز میان ناحیه پرفشار (خط مایع) و کم‌فشار (اواپراتور) را تشکیل می‌دهد. اگر این مرز به‌درستی تنظیم نشده باشد، فرآیند تبخیر مبرد به‌هم می‌ریزد و سیستم دچار افت عملکرد خواهد شد.
مزایای استفاده از سوزن اکسپنشن ولو باکیفیت
استفاده از سوزن‌های استاندارد و برندهای معتبر، مزایای زیادی را برای سیستم به همراه دارد:
- کنترل دقیق جریان مبرد:
با طراحی دقیق سوزن، می‌توان مقدار مبرد ورودی به اواپراتور را به‌درستی تنظیم کرد. این موضوع باعث افزایش راندمان، جلوگیری از برگشت مایع و عملکرد بهینه کل سیستم می‌شود. - سازگاری با مبردهای مختلف:
بسیاری از سوزن‌های موجود در بازار، از جمله محصولات برند دانفوس، با مبردهایی نظیر R404A، R134a، R407C و ... سازگار هستند. این انعطاف‌پذیری در انتخاب، به مهندسان و تکنسین‌ها کمک می‌کند تا برای شرایط مختلف، راهکار مناسب داشته باشند. - نصب آسان و دوام بالا:
این قطعات معمولاً از آلیاژهای مقاوم مانند فولاد ضد زنگ یا مس با روکش‌های ضد خوردگی ساخته می‌شوند. طراحی آن‌ها به گونه‌ای است که هم در مدل‌های جوشی و هم مهره‌ای قابل نصب بوده و با اکثر شیرهای انبساط موجود در بازار هماهنگ‌اند.

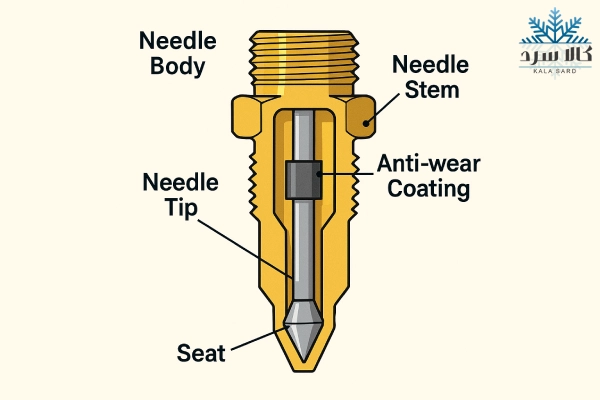

اجزای اصلی یک سوزن اکسپنشن ولو
یک سوزن شیر انبساط از قسمت‌های مختلفی تشکیل می‌شود که در کنار هم می‌توانند وظیفه کنترل دقیق جریان مبرد را برعهده بگیرند. برای شناخت بهتر این قطعه می‌توانید به اجزای زیر دقت نمایید.
- بدنه سوزن (Needle Body): بدنه‌ی اصلی سوزن معمولاً از فلزاتی مانند فولاد ضد زنگ یا برنج ساخته می‌شود. طراحی مخروطی آن به سوزن اجازه می‌دهد به‌صورت تدریجی مسیر عبور مبرد را باز یا مسدود کند.
- نوک سوزن (Needle Tip): نوک سوزن، بخش حساس و دقیقی است که در تماس مستقیم با نشیمنگاه (seat) قرار می‌گیرد. شکل و جنس این قسمت تأثیر زیادی در دقت کنترل جریان و جلوگیری از نشتی دارد.
- پایه یا محور سوزن (Needle Stem): این بخش سوزن را به مکانیزم محرک (مانند پیچ تنظیم یا دیافراگم) متصل می‌کند و امکان حرکت دقیق نوک سوزن را فراهم می‌سازد.
- پوشش ضدسایش (در برخی مدل‌ها): برای افزایش طول عمر سوزن و مقاومت در برابر فشار، حرارت و خوردگی، برخی مدل‌ها دارای روکش‌های سخت‌کاری‌شده یا پوشش‌های مخصوص هستند.
در مجموع، کیفیت ساخت و دقت اجزای سوزن تأثیر مستقیمی بر عملکرد کلی شیر انبساط یا اکسپنشن ولو دارد؛ به‌ویژه در کاربردهای حساس مانند سیستم‌های برودتی صنعتی یا تهویه مطبوع دقیق.
راهنمای انتخاب سوزن اکسپنشن ولو مناسب
برای انتخاب سوزن مناسب لازم است حتما پارامترهای فنی و عملیاتی را چک کنید و پس از آن برای خرید قطعه اقدام کنید. در ادامه به برخی از این پارامترها اشاره می‌کنیم.
نوع مبرد
همانطور که پیشتر نیز بیان شد سوزن‌ها بسته به نوع مبرد طراحی می‌شوند. ازاین‌رو لازم است موقع خرید سوزن سازگار با سیستم انتخاب گردد. اگر سوزن درستی به سیستم وصل نشود عملکرد کاهش یافته و سیستم دچار آسیب می‌شود.
سایز اوریفیس
هر سوزن دارای سایز مشخصی است که اندازه روزنه را مشخص می‌کند. برای مثال سوزن شماره 0 دارای قطر خاصی است که برای ایجاد افت فشار مناسب خواهد بود. بهتر است قبل از خرید مطمئن شوید سایز اوریفیس برای سیستم مورد نظر شما مناسب است و می‌تواند عملکرد خوبی ایجاد کند.
ظرفیت برودتی سیستم
از دیگر مواردی که باید به آن توجه کنید، ظرفیت برودتی سیستم است. ظرفیت سرمایشی تأثیر مستقیمی روی انتخاب سایز اوریفیس دارد. برای ظرفیت‌های بالاتر نیاز است از سوزن‌های بزرگتر کمک بگیرید.
نوع اتصال
بهتر است حتما به نوع شیر انبساط نیز توجه نمایید. بسته به نوع شیر می‌تواند از سوزن‌های باکیفیت جوشی یا مهره‌ای استفاده کنید.
شرایط دمایی و فشار
سوزن‌ها برای استفاده در موقعیت‌های مختلفی طراحی شده‌اند. ازاین‌رو لازم است قبل از خرید به شرایط دمایی و فشار سیستم دقت کنید و آن را در نظر بگیرید.
برند معتبر
بسیاری از برندهای مطرح بازار همچون دانفوس و الکو به صورت تخصصی این ابزارها را تولید می‌کنند. قطعات این برندها به دلیل کیفیت ساخت، دقت طراحی و خدمات پشتیبانی مناسب، انتخاب‌های مطمئنی خواهند بود.
اشتباهات رایج در نصب سوزن
نصب نادرست این قطعه می‌تواند سبب شود در سیستم مشکلات اساسی پیش بیاید. در ادامه برخی از پرتکرارترین اشتباهات نصب این قطعه عبارتند از:
- استفاده از سوزن نامناسب
همانطور که قبلا هم تاکید شد، انتخاب سوزن باید مطابق با سیستم باشد. اگر سایز اوریفیس درست نباشد تعادل فشار و دمای سیستم بهم می‌خورد و سیستم دچار مشکل می‌شود.
- نصب سوزن در جهت اشتباه جریان
اگر سوزن در جهت درستی نصب نشود این موضوع موجب عملکرد معکوس و ناکارآمد در شیر انبساط خواهد شد.
- عدم رعایت تمیزی داخل مدار مبرد
آلودگی یا ذرات جامد می‌توانند باعث انسداد روزنه سوزن شوند. ازاین‌رو لازم است داخل مدار مبرد تمیز بوده و از آلودگی پاک گردد.
- استفاده از قطعات تقلبی یا بی‌کیفیت
همواره تاکید می‌کنیم از قطعات اصل استفاده کنید. در اغلب موارد سوزن‌های غیراصل تحمل فشار لازم را نداشته و به سرعت فرسوده می‌شوند.
- عدم توجه به نوع مبرد در زمان نصب
سوزن باید با نوع مبرد سیستم سازگار باشد تا عملکرد درستی داشته باشد. اگر بدون توجه به این امر قطعه خریداری شود هم در زمان کمی فرسوده می‌شود و هم از عملکرد خوبی برخوردار نخواهد بود.
چه زمانی وقت عوض کردن سوزن اکسپنشن ولو است؟
همانند سایر قطعات مکانیکی، این قطعه نیز عمر مشخصی داشته و پس از مدتی به تعویض نیاز خواهد داشت. شناسایی زمان مناسب برای تعویض این قطعه از اهمیت زیادی برخوردار است زیرا تعلل در این کار می‌تواند عملکرد کل سیستم سرمایشی را مختل کرده و منجر به ایجاد خسارات بزرگ‌تری شود. در صورت مشاهده علائم زیر لازم است فورا این قطعه را تعویض نمایید.
- افت راندمان سیستم تبریدی
- افزایش مصرف برق در سیستم سرمایشی
- وجود یخ‌زدگی یا قطرات غیرعادی در ورودی اواپراتور
- ایجاد سر و صدای غیرطبیعی در سیستم
- نشت مبرد از محل اتصال سوزن به شیر انبساط
- فرسایش ظاهری یا زنگ‌زدگی سوزن
دقت کنید اگر نوع مبرد تغییر پیدا کرد یا سیستم ارتقا یافت، لازم است متناسب با آن قطعه نیز تعویض گردد. بررسی‌های دوره‌ای و استفاده از تست‌های فشار و دما به تشخیص بهتر زمان تعویض کمک خواهند کرد. مشخصا با تعویض به موقع این قطعه و تنظیم سوزن اکسپنشن، عملکرد بهینه سیستم حفظ شده و از هزینه‌های اضافی جلوگیری خواهد شد.
