سایت گلس
همه چیز درباره سایت گلس (انواع، کاربرد و خرید)

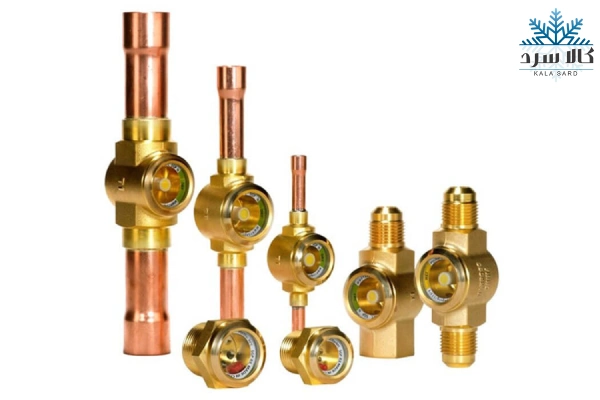

سایت گلاس (Sight Glass) یا شیشه دید، یکی از قطعات کلیدی در سیستم‌های برودتی و تهویه مطبوع است که امکان مشاهده مستقیم وضعیت سیال درون لوله را بدون نیاز به باز کردن مسیر فراهم می‌کند. این ابزار مانند یک پنجره شفاف در مسیر جریان نصب می‌شود و با فراهم کردن دید بصری به عبور مایعات یا گازها، به مهندسان و تکنسین‌ها اجازه می‌دهد وضعیت عملکرد سیستم را در لحظه ارزیابی کنند.
در سیستم‌های برودتی، سایت گلاس معمولاً در مسیر برگشت یا خط مایع مبرد نصب می‌شود تا اطلاعاتی مانند وجود حباب، رطوبت یا ناخالصی در مبرد را نشان دهد. این موارد می‌توانند نشانه‌هایی از نشت، خرابی فیلتر درایر یا ورود هوا به سیستم باشند که در صورت شناسایی به‌موقع، از آسیب‌های جدی‌تر به کمپرسور یا افت بازدهی سیستم جلوگیری می‌شود.
به دلیل شرایط سخت کاری مانند فشار بالا، تغییرات ناگهانی دما و تماس با مواد شیمیایی، سایت گلاس‌ها باید از موادی مقاوم و دارای طراحی صنعتی تولید شوند. مقاومت در برابر خوردگی، شوک حرارتی و فشار کاری، از مهم‌ترین معیارهای کیفی در انتخاب این قطعه محسوب می‌شود.
انواع سایت گلاس
سایت گلاس‌ها بر اساس جنس بدنه، نوع طراحی و کاربرد به مدل‌های مختلفی تقسیم می‌شوند. انتخاب نوع مناسب بستگی به شرایط کاری سیستم از جمله فشار، دما، نوع سیال و محیط نصب دارد. در ادامه با رایج‌ترین انواع سایت گلاس در سیستم‌های برودتی و تهویه مطبوع آشنا می‌شوید:
۱. سایت گلاس استیل
بدنه این مدل از فولاد ضد زنگ (استنلس استیل) ساخته شده که مقاومت بالایی در برابر فشار، دما و خوردگی دارد. صفحه دید آن معمولاً از شیشه بوروسیلیکات مقاوم به حرارت یا شیشه سکوریت صنعتی تولید می‌شود.
کاربرد: ایده‌آل برای چیلرهای صنعتی، خطوط مبرد پرفشار، برج‌های خنک‌کننده و سیستم‌های HVAC سنگین.
مزیت: دوام بالا، عمر طولانی، نیاز کم به نگهداری در شرایط سخت محیطی.
۲. سایت گلاس چدنی
این نوع سایت گلاس دارای بدنه‌ای از چدن صنعتی مقاوم است و برای سیستم‌هایی با فشار و دمای متوسط کاربرد دارد. شیشه دید در این مدل می‌تواند ساده یا نشکن باشد.
کاربرد: مناسب برای سیستم‌های تهویه مطبوع ساختمان‌ها، مدارهای آب سرد و سیستم‌های سرمایشی سبک.
مزیت: قیمت اقتصادی، ساختار ساده، مناسب برای کاربردهای غیرصنعتی.
۳. سایت گلاس U-PVC
این مدل از پلی‌وینیل کلراید سخت (U-PVC) ساخته شده و نسبت به مواد شیمیایی خورنده مقاومت بالایی دارد. صفحه دید آن معمولاً از پلکسی‌گلاس یا شیشه نشکن است.
کاربرد: سیستم‌های فشار پایین، خطوط آب حاوی مواد افزودنی، محیط‌های مرطوب یا خورنده.
مزیت: وزن سبک، نصب آسان، قیمت مقرون‌به‌صرفه.
۴. سایت گلاس مخزنی
این نوع سایت گلاس به‌صورت استوانه‌ای یا لوله‌ای طراحی می‌شود و مستقیماً روی بدنه مخازن نصب می‌گردد. هدف از آن، مشاهده مستقیم سطح مایع ذخیره‌شده (مانند مبرد یا آب) در مخزن است.
کاربرد: تانک‌های ذخیره مبرد، منابع تحت فشار، مخازن سیال در تجهیزات سرمایشی.
مزیت: نمایش واضح سطح سیال بدون نیاز به باز کردن مخزن.
۵. سایت گلاس خطی (طولی)
سایت گلاس خطی با طراحی مستطیلی و کشیده، روی خطوط لوله نصب می‌شود و امکان مشاهده جریان سیال در بازه طولانی‌تری از مسیر لوله را فراهم می‌کند. بدنه آن معمولاً از استیل یا چدن و شیشه آن مقاوم در برابر فشار و حرارت است.
کاربرد: سیستم‌های بزرگ و صنعتی که نیاز به پایش دقیق‌تر در طول مسیر دارند.
مزیت: دید وسیع‌تر نسبت به مدل‌های نقطه‌ای، مناسب برای کنترل دقیق جریان.
نکات فنی و استانداردهای ساخت سایت گلاس
در انتخاب سایت گلاس مناسب برای سیستم‌های برودتی و تهویه مطبوع، تنها توجه به ظاهر یا قیمت کافی نیست. مشخصات فنی، نوع طراحی، متریال ساخت و استانداردهای مهندسی همگی نقش مهمی در عملکرد، ایمنی و دوام این قطعه ایفا می‌کنند. در ادامه، مهم‌ترین نکاتی که باید مد نظر قرار دهید را بررسی می‌کنیم:
1. فشار و دمای کاری
سایت گلاس باید با فشار و دمای سیستم شما سازگاری کامل داشته باشد. مشخصات فنی هر مدل معمولاً شامل بازه فشار (مثلاً 0 تا 45 بار) و دمای کاری (مثلاً -40 تا +200 درجه سانتی‌گراد) است. استفاده از مدل‌هایی خارج از این بازه‌ها ممکن است باعث نشتی، ترک‌خوردگی یا حتی شکست شیشه شود.
نکته: اگر سیستم با مبردهایی مانند R404a یا R410a کار می‌کند، به سراغ مدل‌هایی بروید که تحمل فشار بالا دارند.
2. سازگاری شیمیایی با سیال
مبردها و سیالات برودتی می‌توانند خواص شیمیایی خورنده یا خاص داشته باشند. اگر جنس بدنه یا شیشه دید با سیال سازگار نباشد، دچار خوردگی یا کدر شدن می‌شود.
توصیه:
• برای مبردهای رایج: استیل ضد زنگ یا برنج با روکش نیکل مناسب‌اند.
• برای سیالات اسیدی یا آب با مواد افزودنی: U-PVC یا شیشه بوروسیلیکات مقاوم انتخاب بهتری‌ست.
3. نوع اتصال و سایز
سایت گلاس‌ها با اتصالات مختلفی تولید می‌شوند:
• دنده‌ای (رزوه‌ای)
• مهره‌ای
• جوشی
باید مطمئن شوید که نوع اتصال سایت گلاس با لوله‌کشی سیستم شما همخوانی کامل دارد. همچنین قطر ورودی/خروجی (اینچ یا میلی‌متر) باید دقیقاً با سایز خط لوله یکی باشد.
4. متریال ساخت
• استنلس استیل (SS304 یا SS316): مقاوم‌ترین و بادوام‌ترین گزینه برای کاربردهای صنعتی.
• چدن: مناسب سیستم‌های فشار متوسط، اما سنگین‌تر و کم‌دوام‌تر از استیل.
• U-PVC: سبک و مقاوم در برابر خوردگی، اما فقط برای فشار پایین مناسب است.
• برنج یا برنز با روکش ضد زنگ: در برخی مدل‌های اقتصادی‌تر استفاده می‌شود.
5. استانداردهای معتبر ساخت
سایت گلاس‌های صنعتی با رعایت استانداردهای بین‌المللی تولید می‌شوند که تضمین‌کننده کیفیت، ایمنی و دوام آن‌هاست. رایج‌ترین استانداردها عبارتند از:
|
استاندارد |
شرح کاربرد |
|
ASME B31.3 |
طراحی سایت گلاس در خطوط لوله صنعتی (مخصوص سیالات تحت فشار) |
|
DIN 7080 / DIN 28120 |
طراحی و نصب شیشه دید مخازن تحت فشار |
|
ISO 9001 / CE |
نشان‌دهنده کنترل کیفیت و تطابق با مقررات اروپایی |
| EN 10204 |
گواهی‌نامه مواد و متریال قطعات تحت فشار |
هنگام خرید سایت گلس حتماً بررسی کنید که محصول دارای این گواهی‌ها یا معادل معتبر آن‌ها باشد.
6. دید کافی و نشانگرها

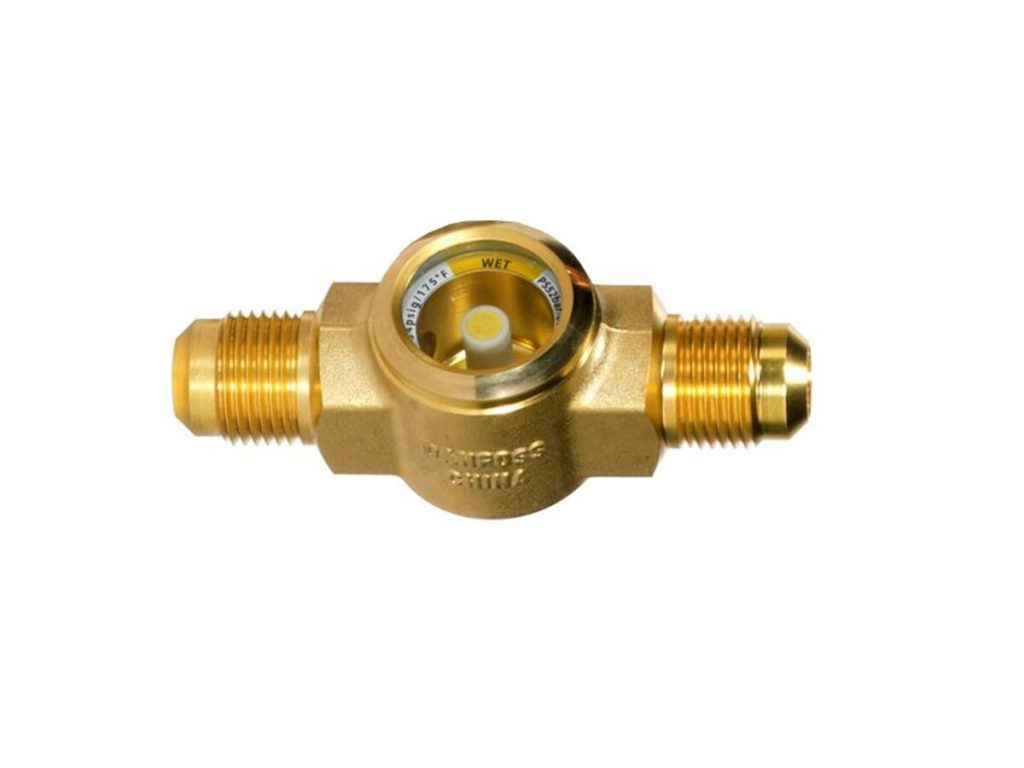

برخی از سایت گلاس‌ها دارای نشانگر رطوبت (Moisture Indicator) یا پروانه دوار هستند که به‌صورت رنگی یا چرخشی وضعیت جریان و سلامت مبرد را نمایش می‌دهند. این نوع برای سیستم‌های دقیق‌تر بسیار کاربردی‌تر است.
قیمت سایت گلاس
قیمت سایت گلس به فاکتورهای متعددی وابسته است که مهم‌ترین آن‌ها جنس بدنه، نوع طراحی، فشار و دمای قابل تحمل و برند تولیدکننده است. برای مثال، مدل‌هایی که از استیل ضد زنگ ساخته شده‌اند به‌دلیل مقاومت بالا در برابر فشار، دما و خوردگی، معمولاً نسبت به مدل‌های چدنی یا U-PVC قیمت بالاتری دارند. در مقابل، سایت گلاس‌های U-PVC به‌دلیل ساختار ساده‌تر و کاربرد در سیستم‌های کم‌فشار، گزینه‌ای مقرون‌به‌صرفه محسوب می‌شوند.
طراحی فنی سایت گلاس نیز نقش مهمی در قیمت آن دارد. مدل‌هایی که دارای نشانگر رطوبت یا پروانه چرخان هستند، معمولاً به‌دلیل دقت بیشتر در نمایش وضعیت جریان، قیمت بالاتری دارند. همین‌طور، تفاوت در نوع اتصال (مثلاً فلنج‌دار بودن یا طراحی ویژه برای نصب در مخازن) می‌تواند باعث افزایش یا کاهش هزینه نهایی شود. همچنین نباید از سایز لوله چشم‌پوشی کرد؛ هرچه قطر ورودی و خروجی سایت گلاس بیشتر باشد، قیمت آن هم به‌تبع بالاتر خواهد رفت.
عامل دیگری که باید در نظر گرفت، برند و کشور سازنده است. سایت گلاس‌هایی که توسط برندهای معتبر داخلی یا بین‌المللی تولید می‌شوند، معمولاً همراه با گواهی‌نامه‌های فنی و خدمات پس از فروش عرضه می‌گردند و در نتیجه قیمت آن‌ها بالاتر از نمونه‌های بی‌نام‌ونشان یا متفرقه خواهد بود. در عین حال، این هزینه بیشتر می‌تواند به معنای دوام بالاتر، عملکرد دقیق‌تر و امنیت بیشتر در سیستم باشد.
در نهایت، اگر قصد خرید سایت گلاس دارید، پیشنهاد می‌شود صرفاً به قیمت توجه نکنید و مشخصات فنی، فشار و دمای کاری، نوع سیال و شرایط نصب را به‌دقت بررسی کنید. در همین صفحه می‌توانید انواع سایت گلاس را با مشخصات کامل مقایسه کرده و مناسب‌ترین گزینه را برای سیستم برودتی خود انتخاب نمایید.
نکات مهم در خرید سایت گلاس
هنگام خرید سایت گلاس، توجه به نکات زیر می‌تواند از بروز خطا در انتخاب و هزینه‌های اضافه جلوگیری کند:
- مشخصات فنی را با شرایط کاری سیستم تطبیق دهید.
فشار، دمای کاری، و نوع سیال باید با ظرفیت واقعی سایت گلاس همخوانی داشته باشد. اگر اطلاعات دقیق ندارید، بهتر است از کارشناسان فنی مشورت بگیرید. - به سایز لوله دقت کنید.
قطر سایت گلاس (مثلاً ½ یا 1 اینچ) باید دقیقاً با قطر لوله سیستم یکسان باشد. هر اختلاف کوچکی ممکن است منجر به مشکلات نصب یا افت عملکرد شود - نوع اتصال سایت گلاس را با سیستم لوله کشی تطبیق دهید پیش از خرید حتماً بررسی کنید که سایت گلاس از نظر نوع اتصال (دنده‌ای، فلنجی، مهره‌ای و...) با مسیر لوله شما هماهنگ باشد.
- ویژگی‌های اضافی مانند نشانگر رطوبت یا پروانه جریان را در نظر بگیرید.
این ویژگی‌ها ممکن است کمی قیمت محصول را افزایش دهند، اما کنترل وضعیت مبرد را بسیار آسان‌تر و دقیق‌تر می‌کنند.. - از برندهای معتبر خرید کنید.
برندهای دارای استاندارد ساخت مثل سایت گلس دانفوس و سایت گلس کستل با داشتن ضمانت‌نامه و پشتیبانی فنی، خیال شما را از بابت کیفیت و ایمنی قطعه راحت می‌کنند.
سایت گلاس را از کجا بخریم؟
در سیستم‌های سرمایشی و تهویه مطبوع، انتخاب قطعاتی مانند سایت گلاس، مستقیماً با عملکرد، ایمنی و دوام تجهیزات برودتی در ارتباط است. به همین دلیل، خرید این قطعات از منابع عمومی یا فروشگاه‌های غیرتخصصی می‌تواند ریسک‌هایی مانند دریافت کالای بی‌کیفیت، مشخصات فنی نامعتبر یا حتی ناسازگار با سیستم را به همراه داشته باشد.
کالا سرد آسیا به‌عنوان یک شرکت تأمین‌کننده تخصصی در زمینه تجهیزات برودتی، مجموعه‌ای از سایت گلاس‌های صنعتی را از برندهای معتبر، تأمین و عرضه می‌کند. تمامی محصولات ارائه‌شده دارای مشخصات فنی دقیق، ضمانت اصالت کالا، و امکان مشاوره فنی پیش از خرید هستند.
با خرید از کالاسرد آسیا، مشتریان نه‌تنها به اطلاعات کامل فنی هر قطعه دسترسی دارند، بلکه می‌توانند با کمک کارشناسان فنی مجموعه، مدل متناسب با فشار کاری، نوع سیال و طراحی سیستم خود را انتخاب کنند. همچنین امکان ارسال به سراسر کشور، خدمات پشتیبانی پس از فروش و قیمت‌گذاری منصفانه، بخشی از مزیت‌های این مجموعه است.
خرید از یک شرکت متخصص و شناخته‌شده، اطمینانی دوباره برای عملکرد صحیح و مطمئن سیستم‌های برودتی شما خواهد بود.
