انواع کندانسور هوایی و ویژگی‌های آن‌ها
کندانسور هوایی یکی از اجزای کلیدی در سیستم‌های برودتی و تهویه مطبوع است که نقش اصلی آن دفع گرمای مبرد به وسیله جریان هواست. به بیان ساده، کندانسور هوا خنک جایگزینی عملی و کم‌هزینه برای انواع آب‌خنک محسوب می‌شود و به دلیل سادگی نصب، عدم نیاز به مصرف آب و هزینه نگهداری پایین، در پروژه‌های مختلف صنعتی، تجاری و سردخانه‌ای کاربرد گسترده‌ای دارد.
کاربرانی که به دنبال پاسخ به پرسش «کندانسور هوایی چیست و چه تفاوتی با سایر کندانسورها دارد؟» هستند، معمولاً می‌خواهند بدانند این تجهیزات چه انواعی دارند، در چه شرایطی بهترین انتخاب به شمار می‌روند و چه مزایا و محدودیت‌هایی را باید در نظر گرفت. در این مقاله، با بررسی تخصصی انواع کندانسور هوایی، مقایسه آن با مدل‌های آب‌خنک و تبخیری و ارائه معیارهای حرفه‌ای برای انتخاب و نصب، سعی کرده‌ایم به تمام این پرسش‌ها پاسخ دهیم.
کندانسور هوایی چیست و چگونه کار می‌کند؟

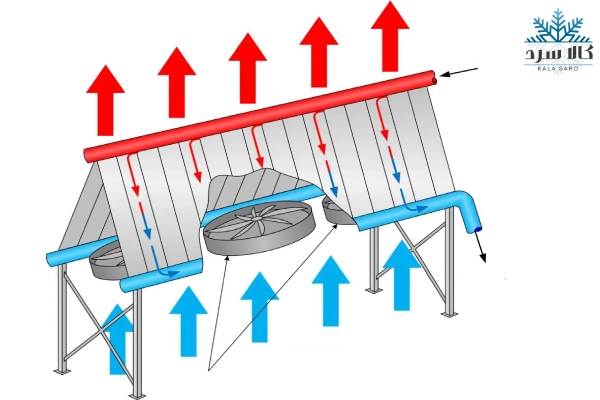

کندانسور هوایی یا همان کندانسور هوا خنک وسیله‌ای است که گرمای تولید شده در سیکل تبرید را به محیط بیرون منتقل می‌کند. مبرد بعد از خروج از کمپرسور ، بسیار داغ و پرفشار است. این مبرد وارد لوله‌ها و کویل‌های کندانسور می‌شود و با عبور جریان هوا که توسط فن‌ها ایجاد می‌گردد، خنک شده و به مایع تبدیل می‌شود. این مایع خنک‌شده سپس به سمت شیر انبساط و اواپراتور هدایت می‌شود تا دوباره فرآیند سرمایش ادامه پیدا کند.
تفاوت اصلی کندانسور هوایی با مدل‌های آب‌خنک این است که برای خنک‌سازی فقط از هوا استفاده می‌کند و نیازی به برج خنک‌کن یا مصرف مداوم آب ندارد. همین موضوع باعث شده این نوع کندانسور در مناطقی که دسترسی به آب محدود است یا هزینه آب بالاست، بسیار پرکاربرد باشد. البته باید توجه داشت که عملکرد آن تحت تأثیر دمای محیط قرار دارد؛ هر چه دمای هوای اطراف بیشتر باشد، فشار و دمای کاری سیستم هم بالاتر می‌رود و راندمان کمی کاهش پیدا می‌کند.
کندانسورهای هواخنک در مدل‌ها و ظرفیت‌های مختلف ساخته می‌شوند و هم در چیلرهای هواخنک و هم در کندانسینگ یونیت‌های سردخانه‌ای استفاده می‌گردند. سادگی نصب، نگهداری آسان و امکان نصب در فضای باز، باعث شده این تجهیزات به انتخابی محبوب در پروژه‌های صنعتی، تجاری و ساختمانی تبدیل شوند.
اجزای اصلی کندانسور هوایی
کندانسور هوایی از چند بخش اصلی تشکیل شده که هر کدام وظیفه مشخصی در فرآیند دفع گرما دارند. شناخت این اجزا به شما کمک می‌کند هنگام انتخاب یا سرویس دستگاه، بهتر تصمیم بگیرید:
- کویل (لوله و فین‌ها):
قلب کندانسور است که مبرد درون لوله‌های مسی یا آلومینیومی آن جریان دارد. فین‌ها (پره‌های فلزی) سطح تماس هوا با لوله‌ها را بیشتر می‌کنند تا انتقال گرما سریع‌تر انجام شود. در برخی مدل‌ها به‌جای فین‌تیوب از کویل‌های میکروچنل استفاده می‌شود که راندمان بالاتری دارند. - فن محوری (Axial Fan):
فن‌های بزرگ که روی کویل نصب می‌شوند و جریان هوای لازم را برای خنک‌کردن مبرد به حرکت درمی‌آورند. در مدل‌های جدید از فن‌های EC استفاده می‌شود که کم‌مصرف‌تر و کم‌صداتر هستند. - شاسی و بدنه:
ساختاری فلزی که اجزای کندانسور را کنار هم نگه می‌دارد و دستگاه را در برابر لرزش و شرایط محیطی مقاوم می‌کند. - کلکتور و اتصالات:
مسیر ورود و خروج مبرد به کویل از طریق کلکتورها و اتصالات لوله‌کشی انجام می‌شود. - کنترل‌ها و سنسورها:
تجهیزاتی مانند پرشر سوئیچ ، ترموستات و کنترل سرعت فن برای جلوگیری از افزایش فشار مبرد و حفظ عملکرد ایمن سیستم استفاده می‌شوند.
این اجزا در کنار هم باعث می‌شوند کندانسور هوایی بتواند با بازدهی مناسب، گرمای مبرد را دفع کرده و سیستم تبرید یا تهویه مطبوع عملکرد پایداری داشته باشد.

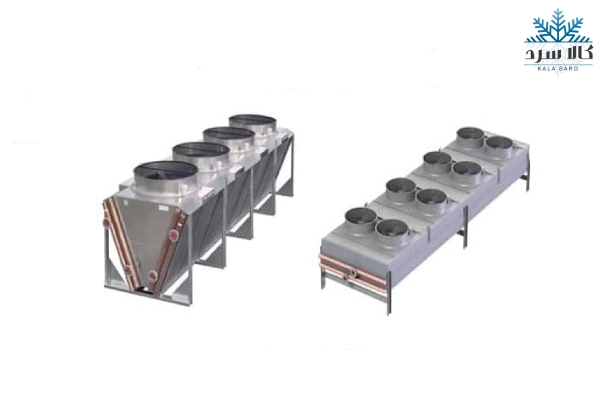

انواع کندانسور هوایی
کندانسورهای هوا خنک بر اساس طراحی کویل، نحوه قرارگیری فن، تعداد مدار مبرد و شرایط کاری به گروه‌های مختلفی تقسیم می‌شوند. هرکدام از این مدل‌ها مزایا و محدودیت‌های خاص خود را دارند و انتخاب آن‌ها بستگی به نوع پروژه، ظرفیت مورد نیاز، شرایط آب‌وهوایی و فضای نصب دارد.
۱. بر اساس نوع کویل
الف) کویل فین‌دار (لوله مسی با پره آلومینیومی)
این مدل رایج‌ترین نوع کندانسور هوایی در ایران است. مبرد از داخل لوله‌های مسی عبور می‌کند و پره‌های آلومینیومی اطراف آن، سطح تماس با هوا را افزایش داده و فرآیند دفع گرما را سرعت می‌بخشند.
• مزایا: مقاومت بالا، تعمیرپذیری ساده، امکان شست‌وشو و سرویس آسان، قطعات یدکی فراوان.
• معایب: وزن و ابعاد بزرگ‌تر نسبت به مدل‌های جدید، نیاز به شارژ مبرد بیشتر.
• کاربرد: سردخانه‌های صنعتی و نیمه‌صنعتی، فروشگاه‌های زنجیره‌ای و پروژه‌هایی که دوام و تعمیرپذیری در اولویت است.
ب) کویل میکروچنل (تمام آلومینیوم)
در این طراحی، لوله‌ها جای خود را به کانال‌های باریک آلومینیومی داده‌اند که سطح انتقال حرارت بیشتری ایجاد می‌کنند.
• مزایا: راندمان بالاتر، وزن کمتر، اشغال فضای کمتر، نیاز به مبرد کمتر.
• معایب: حساسیت بیشتر به ضربه و رسوب، شست‌وشوی دقیق‌تر لازم دارد، در صورت نشتی اغلب نیاز به تعویض کامل دارد.
• کاربرد: چیلرهای هوایی بزرگ، مراکز داده و پروژه‌هایی که فضای نصب محدود است یا مصرف انرژی باید بهینه باشد.
۲. بر اساس شکل بدنه و نحوه جریان هوا

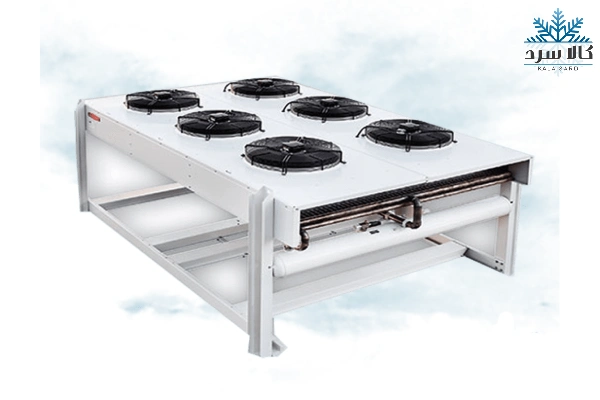

الف) مدل افقی (خروجی رو به بالا)
در این نوع، فن‌ها هوا را از پایین به بالا می‌کشند و آن را از بالای دستگاه تخلیه می‌کنند.
• مزایا: ساختار ساده، مناسب نصب در پشت‌بام یا محوطه‌های باز، سرویس‌پذیری راحت.
• کاربرد: اغلب سردخانه‌ها و کارخانه‌ها.

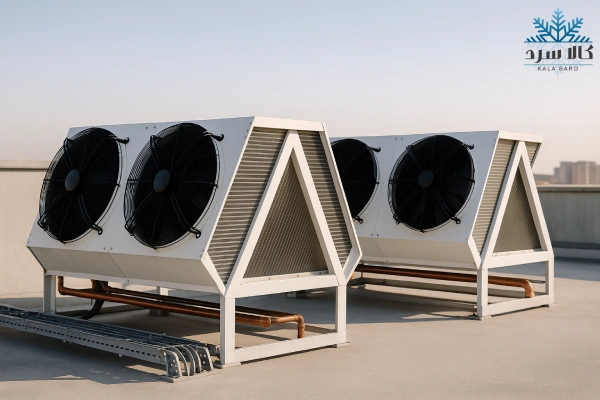

ب) مدل وی‌شکل
کویل‌ها به صورت زاویه‌دار و شبیه حرف V کنار هم قرار می‌گیرند و فن‌ها در قسمت بالای دستگاه نصب می‌شوند.
• مزایا: سطح تبادل حرارت بیشتر در فضای کمتر، راندمان بالا.
• کاربرد: ساختمان‌های اداری بزرگ، بیمارستان‌ها و پروژه‌هایی با ظرفیت بالا و فضای محدود.
ج) مدل دیواری (خروجی جانبی)
در این مدل، فن‌ها هوا را به شکل افقی هدایت می‌کنند.
• مزایا: امکان نصب در فضاهای باریک یا کنار دیوار، مناسب مکان‌هایی که پشت‌بام در دسترس نیست.
• کاربرد: فروشگاه‌های کوچک یا انبارهایی با محدودیت فضا.
۳. بر اساس تعداد مدار مبرد
الف) تک‌مداره
طراحی ساده‌تر و ارزان‌تر برای سیستم‌های کوچک. در صورت خرابی مدار، کل دستگاه از کار می‌افتد.
ب) چندمداره
در پروژه‌های بزرگ به کار می‌رود. وجود چند مدار باعث می‌شود در صورت بروز مشکل در یکی از مدارها، مدارهای دیگر همچنان فعال بمانند. این ویژگی علاوه بر افزایش اطمینان، امکان کنترل بهتر ظرفیت را فراهم می‌کند.
۴. بر اساس شرایط آب‌وهوایی و نیاز پروژه
• مدل استاندارد: برای آب‌وهوای معتدل و شرایط معمولی مناسب است.
• مدل کم‌صدا: با طراحی خاص فن و بدنه، سطح نویز کمتری تولید می‌کند و در مکان‌هایی مثل هتل‌ها و بیمارستان‌ها کاربرد دارد.
• مدل ویژه دمای بالا: برای شهرهای گرمسیر مثل اهواز و بندرعباس ساخته می‌شود. این دستگاه‌ها سطح کویل بزرگ‌تر و فن‌های قوی‌تر دارند تا در دمای بالای ۴۵ درجه نیز عملکرد مطلوبی داشته باشند.
• مدل آدیاباتیک (مه‌پاش): در این مدل با پاشیدن آب روی هوای ورودی، دمای آن کاهش می‌یابد و راندمان دستگاه در روزهای گرم افزایش پیدا می‌کند. این نوع بیشتر در مناطق خشک و گرم مثل یزد و کرمان کاربرد دارد.
۵. کندانسور ویژه دی‌اکسیدکربن (گاز کولر)
در سیستم‌های مدرن که با گاز دی‌اکسیدکربن کار می‌کنند، به جای کندانسور از دستگاهی به نام گاز کولر استفاده می‌شود. این تجهیز از نظر ظاهر شبیه کندانسور هوایی است اما برای فشارهای بسیار بالا طراحی شده و در فروشگاه‌های بزرگ زنجیره‌ای یا صنایع خاص استفاده می‌شود.
مزایا و معایب کندانسور هوایی
|
مزایا |
توضیحات | معایب | توضیحات |
| عدم نیاز به آب | مصرف آب صفر است و مشکلاتی مثل رسوب یا هزینه بالای تأمین آب وجود ندارد. | کاهش راندمان در دمای بالا |
هرچه دمای محیط بیشتر باشد، فشار و دمای کندانس افزایش می‌یابد و راندمان پایین می‌آید. |
|
نصب آسان |
بدون نیاز به برج خنک‌کن و تجهیزات جانبی، روی پشت‌بام یا فضای باز نصب می‌شود. | نیاز به فضای نصب | برای گردش آزاد هوا باید فضای کافی در اطراف دستگاه در نظر گرفته شود. |
| نگهداری ساده | تنها سرویس دوره‌ای فن و شست‌وشوی کویل لازم است، خبری از مشکلات آب و برج نیست. | صدای فن‌ها |
نسبت به مدل‌های آب‌خنک صدای بیشتری دارد، به‌ویژه در ظرفیت‌های بالا. |
|
دوام و طول عمر بالا |
در صورت نصب و نگهداری اصولی سال‌ها بدون مشکل کار می‌کند. | حساسیت کویل | آلودگی هوا، گردوغبار یا شوینده‌های نامناسب می‌تواند به فین‌ها آسیب بزند. |
| کاربرد گسترده | قابل استفاده در سردخانه‌ها، فروشگاه‌ها، صنایع و چیلرهای ساختمانی است. | راندمان کمتر از تبخیری |
در هوای بسیار گرم، کارایی آن از مدل‌های تبخیری پایین‌تر است. |
کاربردهای کندانسور هوایی
کندانسور هوایی به دلیل طراحی ساده و استقلال از آب، در بسیاری از پروژه‌های تبرید و تهویه مطبوع استفاده می‌شود. در سردخانه‌های کوچک و بزرگ، این تجهیزات وظیفه خنک‌سازی مبرد در کندانسینگ یونیت‌ها را بر عهده دارند و به‌ویژه در صنایع غذایی و دارویی، جایی که کنترل دما اهمیت بالایی دارد، کاربرد گسترده‌ای دارند.
در ساختمان‌های اداری و تجاری، چیلرهای هواخنک معمولاً با کندانسور هوایی کار می‌کنند تا سرمایش مطمئن برای فضاهای وسیع فراهم شود. همچنین در مراکز داده و اتاق‌های تمیز، که پایداری دما ضروری است، این تجهیزات به دلیل نصب آسان و امکان کنترل دقیق، انتخاب مناسبی به شمار می‌آیند.
کاربرد دیگر آن‌ها در فروشگاه‌های زنجیره‌ای، سوپرمارکت‌ها و صنایع فرآیندی است که نیازمند کارکرد مداوم و نگهداری ساده هستند. علاوه بر این، در مناطقی که دسترسی به آب محدود یا هزینه تأمین آن بالا است، کندانسور هوا خنک تقریباً تنها گزینه قابل‌اعتماد محسوب می‌شود.
معیارهای انتخاب و محاسبات پایه کندانسور هوایی
انتخاب درست کندانسور هوایی اهمیت زیادی در عملکرد کل سیستم دارد. دستگاهی که ظرفیت یا ویژگی‌های آن متناسب با پروژه نباشد، مصرف انرژی را بالا می‌برد و عمر تجهیزات را کوتاه می‌کند. برای انتخاب دقیق باید چند نکته کلیدی در نظر گرفته شود:
- ظرفیت دفع گرما: کندانسور باید گرمای خروجی کمپرسور را دفع کند. این مقدار معمولاً بیشتر از ظرفیت سرمایشی خالص سیستم است و باید در محاسبات لحاظ شود.
- دمای محیط: راندمان کندانسور هوا خنک به دمای هوای اطراف وابسته است. در شهرهای معتدل، مدل استاندارد کافی است، اما در مناطق گرمسیر باید از مدل‌های ویژه دمای بالا یا آدیاباتیک استفاده شود تا فشار کندانس بیش از حد افزایش نیابد.
- اختلاف دما یا اپروچ: فاصله دمایی بین هوای محیط و دمای کندانس مبرد هرچه کمتر باشد، بازدهی بیشتر می‌شود. البته این موضوع به سطح کویل بزرگ‌تر و مصرف برق بالاتر فن هم نیاز دارد.
- نوع کویل: کویل‌های فین‌دار معمولاً تعمیرپذیرتر هستند، در حالی که کویل‌های میکروکانالی جمع‌وجورتر و کم‌مصرف‌ترند. در مناطق مرطوب یا آلوده استفاده از پوشش ضدخوردگی ضروری است.
- سطح صدا: در پروژه‌هایی مثل هتل یا بیمارستان باید از مدل‌های کم‌صدا استفاده شود. فن‌های دورمتغیر در این شرایط گزینه بهتری هستند.
- تعداد مدار مبرد: در ظرفیت‌های بالا، کندانسورهای چندمداره امنیت بیشتری فراهم می‌کنند و حتی در صورت خرابی یک مدار، دستگاه به کار خود ادامه می‌دهد.
- فضای نصب: کندانسور باید در محلی نصب شود که هوای تازه به راحتی گردش کند. نزدیکی به دیوار یا موانع می‌تواند باعث بازگشت هوای گرم و کاهش راندمان شود.
در یک جمله، انتخاب کندانسور هوایی فقط بر اساس ظرفیت نامی کافی نیست؛ شرایط محیطی، صدا، نوع کویل و فضای نصب هم باید بررسی شود.
مقایسه کندانسور هوایی با کندانسور آب‌خنک و تبخیری
یکی از پرسش‌های رایج هنگام انتخاب سیستم، تفاوت کندانسور هوایی با مدل‌های آب‌خنک و تبخیری است. هرکدام از این تجهیزات مزایا و محدودیت‌های خاص خود را دارند و انتخاب آن‌ها باید متناسب با شرایط پروژه انجام شود.
کندانسور هوایی به دلیل عدم نیاز به آب، نصب آسان و نگهداری ساده، گزینه‌ای مناسب برای مناطق با محدودیت منابع آبی است. تنها نقطه ضعف اصلی آن وابستگی به دمای محیط است؛ در هوای بسیار گرم راندمان کاهش پیدا می‌کند.
کندانسور آب‌خنک از آب به عنوان عامل خنک‌کننده استفاده می‌کند و معمولاً در کنار برج خنک‌کن نصب می‌شود. این مدل راندمان بالاتری در اقلیم‌های گرم دارد اما مصرف آب، هزینه نگهداری و مشکلاتی مثل رسوب و بیوفیلم را به همراه دارد.
کندانسور تبخیری ترکیبی از دو روش قبلی است. در این دستگاه، بخشی از آب تبخیر شده و دمای هوای ورودی به کویل کاهش می‌یابد، در نتیجه ظرفیت خنک‌کاری بالا می‌رود. با این حال نیاز به آب و سرویس دقیق از معایب آن محسوب می‌شود.
به طور خلاصه، اگر مصرف آب و سادگی نگهداری اهمیت دارد، کندانسور هوایی انتخاب بهتری است. اما در پروژه‌های صنعتی بزرگ در مناطق بسیار گرم، آب‌خنک یا تبخیری می‌تواند راندمان بیشتری ارائه دهد.
نکات نصب حرفه‌ای کندانسور هوایی
عملکرد و طول عمر کندانسور هوایی ارتباط مستقیم با نحوه نصب آن دارد. حتی بهترین دستگاه‌ها اگر در محل نامناسب یا بدون رعایت اصول نصب قرار بگیرند، دچار افت راندمان و خرابی زودهنگام می‌شوند. برخی از مهم‌ترین نکات نصب عبارت‌اند از:
- انتخاب محل مناسب: کندانسور باید در فضای باز نصب شود تا جریان هوای تازه به‌راحتی در اطراف آن گردش کند. نصب در مکان‌های بسته یا نزدیک دیوارهای بلند باعث بازگشت هوای گرم و افزایش فشار کندانس می‌شود.
- رعایت فاصله از موانع: اطراف دستگاه باید حداقل یک تا دو متر فضای خالی وجود داشته باشد تا هوا بدون مانع جریان پیدا کند. اگر چند کندانسور کنار هم قرار می‌گیرند، فاصله کافی بین آن‌ها ضروری است.
- توجه به جهت باد غالب: در مناطق بادخیز، نصب دستگاه باید طوری انجام شود که باد طبیعی مانع خروج هوای گرم نشود. در غیر این صورت راندمان دستگاه کاهش می‌یابد.
- استفاده از لرزه‌گیر و پایه تراز: دستگاه باید روی پایه محکم و کاملاً تراز نصب شود. استفاده از لرزه‌گیر مانع انتقال ارتعاش به سازه و افزایش صدای مزاحم می‌شود.
- دسترسی برای سرویس: مسیر اطراف کویل‌ها و فن‌ها باید باز باشد تا در زمان سرویس و شست‌وشو، کار به‌راحتی انجام شود.
- کنترل دور فن: در مناطق خیلی گرم یا خیلی سرد، نصب سیستم کنترل دور فن توصیه می‌شود تا فشار کندانس در محدوده مناسب باقی بماند.
- محافظت در برابر گردوغبار: در مناطق صنعتی یا شهرهای پرگردوغبار بهتر است از توری یا فیلتر محافظ استفاده شود و برنامه شست‌وشوی منظم در نظر گرفته شود.
نگهداری و سرویس کندانسور هوایی
کندانسور هوایی اگرچه نسبت به مدل‌های آب‌خنک نیاز کمتری به رسیدگی دارد، اما بی‌توجهی به سرویس‌های دوره‌ای می‌تواند راندمان آن را به‌شدت کاهش دهد و حتی باعث خرابی کمپرسور شود. برنامه نگهداری صحیح شامل چند کار اصلی است:
- شست‌وشوی کویل‌ها: کویل‌ها باید مرتب تمیز شوند تا گردوغبار، دوده و آلودگی مانع انتقال حرارت نشود. شست‌وشو باید با فشار آب مناسب و شوینده‌های مخصوص انجام گیرد تا به پره‌ها آسیب نرسد.
- بازرسی فن‌ها: فن‌ها باید از نظر بالانس پروانه، وضعیت یاتاقان‌ها و عملکرد موتور به‌طور دوره‌ای کنترل شوند. صدای غیرعادی یا لرزش، نشانه نیاز به سرویس یا تعویض قطعه است.
- کنترل فشار و دمای مبرد: بررسی فشار کندانس و دمای خروجی مبرد کمک می‌کند مشکلات احتمالی مثل کمبود شارژ یا گرفتگی کویل زودتر شناسایی شوند.
- بازبینی اتصالات و لرزه‌گیرها: همه اتصالات لوله‌ها و پایه‌های دستگاه باید مرتب بازدید شوند تا نشتی یا لرزش بیش از حد ایجاد نشود.
- چک‌کردن تجهیزات کنترلی: پرشر سوئیچ‌ها، سنسورهای دما و سیستم کنترل دور فن باید سالم باشند تا فشار کندانس در محدوده مطلوب باقی بماند.
انجام این اقدامات ساده، عمر مفید کندانسور هوایی را افزایش می‌دهد و مانع از افت راندمان سیستم در زمان‌های اوج مصرف می‌شود. معمولاً پیشنهاد می‌شود سرویس کامل دستگاه حداقل سالی یک بار پیش از شروع فصل گرم انجام گیرد.
جمع‌بندی
کندانسور هوایی به دلیل نصب آسان، عدم نیاز به آب و نگهداری ساده، یکی از پرکاربردترین اجزای سیستم‌های تبرید و تهویه مطبوع در ایران است. این تجهیزات در انواع مختلف تولید می‌شوند و بسته به نوع کویل، ظرفیت، شرایط آب‌وهوایی و نیاز پروژه، می‌توان بهترین مدل را انتخاب کرد.
اگرچه راندمان آن‌ها در دمای بسیار بالا نسبت به کندانسورهای تبخیری یا آب‌خنک کمتر است، اما مزایایی مانند مصرف آب صفر، دوام بالا و هزینه نگهداری پایین باعث شده گزینه‌ای محبوب در سردخانه‌ها، فروشگاه‌های زنجیره‌ای و حتی پروژه‌های ساختمانی بزرگ باشند.
برای انتخاب مطمئن و مقایسه مدل‌های مختلف، پیشنهاد می‌کنیم به صفحه دسته‌بندی کندانسور در سایت کالاسرد مراجعه کنید. همچنین اگر به دنبال بررسی برندهای معتبر هستید، می‌توانید محصولات کندانسور آرشه ، کندانسور آرتک و کندانسور نوین را مشاهده کنید.
مشاوران فنی کالاسرد آماده‌اند تا بر اساس شرایط پروژه و نیاز شما، بهترین گزینه را معرفی کنند. با انتخاب صحیح، هم در مصرف انرژی صرفه‌جویی می‌کنید و هم طول عمر تجهیزات سرمایشی خود را افزایش می‌دهید.
