اتصالات سرشلنگی
بررسی انواع اتصالات سرشلنگی و راهنمای انتخاب

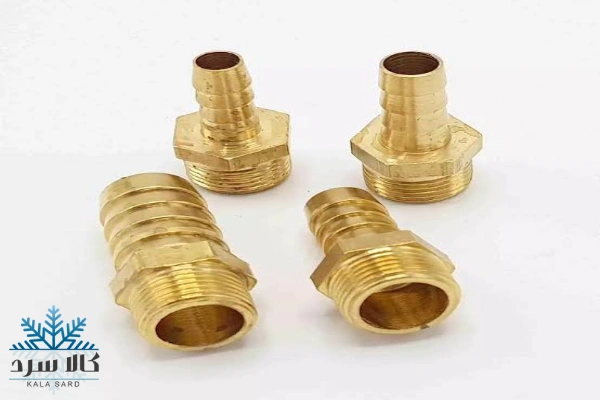

اتصالات سرشلنگی برنجی قطعاتی هستند که برای اتصال شیلنگ به شیر، پورت یا بخش دیگری از تجهیزات برودتی استفاده میشوند. یک سمت سرشلنگی داخل شیلنگ قرار میگیرد و معمولاً دارای شیارها یا برجستگیهای پلهای است. این ساختار تماس با دیواره داخلی شیلنگ را افزایش میدهد و پس از نصب بوش، بست یا اجرای پرس مناسب، به ثابتماندن شیلنگ کمک میکند.
سمت دیگر قطعه ممکن است مهرهدار، مغزی یا متناسب با ساختار خاصی از محل نصب باشد. آببندی این بخش نیز بسته به طراحی اتصال میتواند از طریق سطح مخروطی، واشر مسی یا آببند مخصوص انجام شود. بنابراین هنگام خرید اتصالات سرشلنگی برنجی، فقط ظاهر یا جنس بدنه ملاک نیست و مشخصات هر دو سمت قطعه باید همزمان بررسی شوند. این محصولات یکی از زیرمجموعههای اتصالات برنجی هستند.
اتصالات سرشلنگی برنجی چه کاربردی دارند؟
اتصالات سرشلنگی برنجی در ابزارهای سرویس، شیلنگهای مرتبط با تجهیزات برودتی و برخی مسیرهای انتقال روغن یا سیال کاربرد دارند. این قطعات امکان ایجاد ارتباط میان شیلنگ انعطافپذیر و اجزای ثابت مدار را فراهم میکنند؛ بهویژه در نقاطی که اتصال مستقیم شیلنگ به شیر یا پورت عملی یا مطمئن نیست.
کاربرد دقیق هر سرشلنگی به ساختار قطعه و مشخصات مدار بستگی دارد. نوع شیلنگ، سیال عبوری، فشار و دمای کار باید با اتصال انتخابی سازگار باشند؛ زیرا همه مدلهای برنجی برای هر شیلنگ یا شرایط کاری مناسب نیستند. تناسب اجزای اتصال و اجرای صحیح مونتاژ، احتمال شلشدن شیلنگ، آسیبدیدن محل اتصال و بروز نشتی را کاهش میدهد.
انواع اتصالات سرشلنگی برنجی
اتصالات سرشلنگی برنجی براساس شکل مسیر، تعداد انشعابها و نوع اتصال سمت مقابل در مدلهای مختلفی عرضه میشوند. انتخاب فرم مناسب باید با فضای نصب و نحوه قرارگیری شیلنگ هماهنگ باشد.
رابط مستقیم و رابط دو سرشلنگی

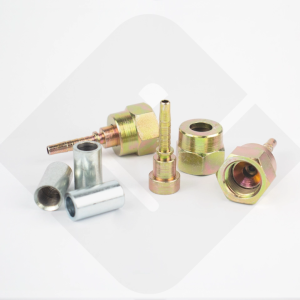

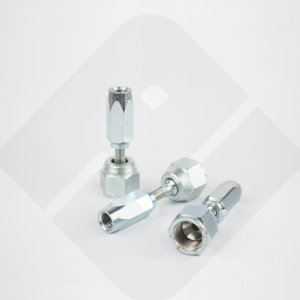

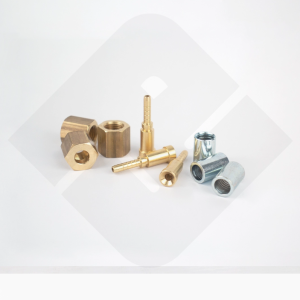

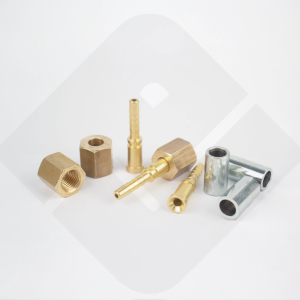

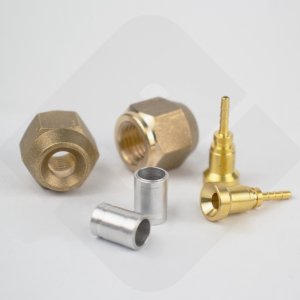

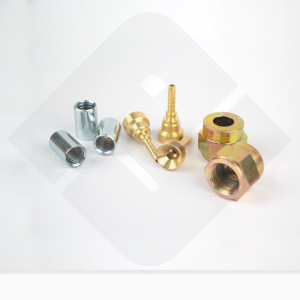

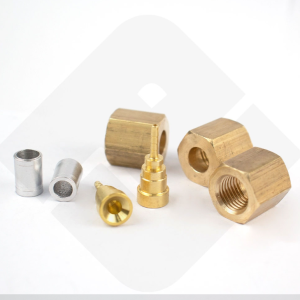

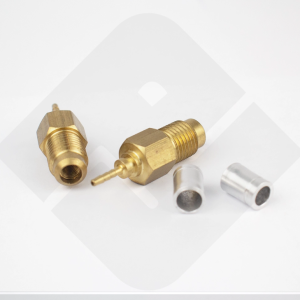

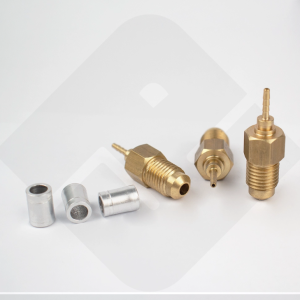

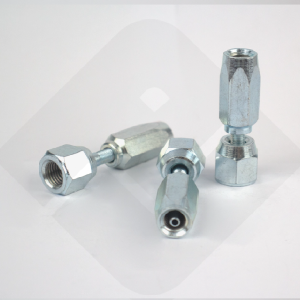

رابط سرشلنگی مستقیم برای اتصال شیلنگ به شیر، پورت یا اتصال مهرهای در یک مسیر بدون زاویه به کار میرود. سمت دیگر این قطعه ممکن است مهرهدار، مغزی یا دارای ساختار مخصوص مونتاژ باشد.

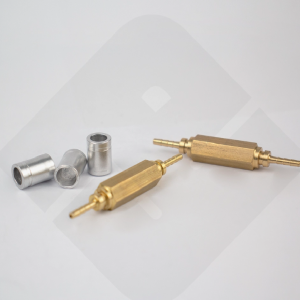

رابط دو سرشلنگی نیز دو شیلنگ را در امتداد یکدیگر به هم متصل میکند. در این مدل، اندازه هر دو سر قطعه باید با قطر داخلی شیلنگها هماهنگ باشد تا اتصال لق نماند و امکان نصب صحیح بوش یا اجرای پرس وجود داشته باشد.
زانو سرشلنگی

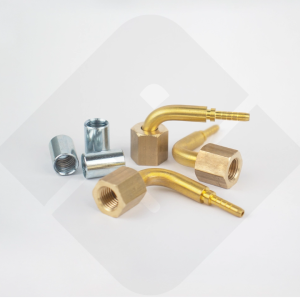

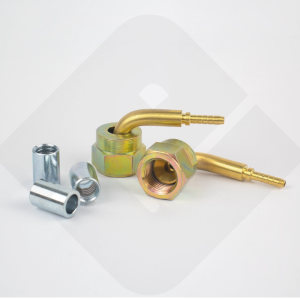

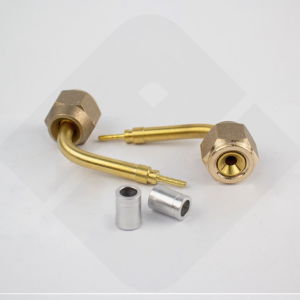

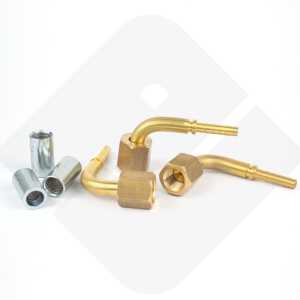

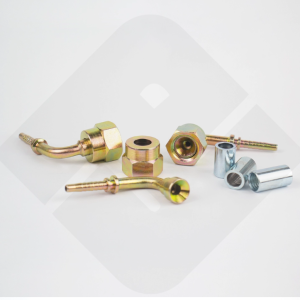

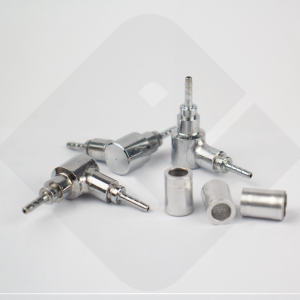

زانو سرشلنگی زمانی انتخاب میشود که مسیر شیلنگ در فضای محدود تغییر جهت پیدا میکند. استفاده از زانو میتواند خمشدگی شدید شیلنگ را کاهش دهد و مانع انتقال فشار جانبی به محل اتصال شود.
هنگام انتخاب این مدل، علاوه بر سایز سرشلنگی باید جهت خروجی زانو و نوع اتصال سمت مقابل نیز بررسی شود. نصب نامناسب ممکن است باعث پیچش شیلنگ یا واردشدن فشار به محل مونتاژ شود.
سهراهی و چهارراهی سرشلنگی

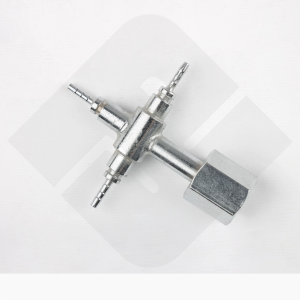

سهراهی سرشلنگی برای مرتبطکردن سه مسیر یا ایجاد انشعاب استفاده میشود. بعضی مدلها در هر سه سمت سرشلنگی هستند و برخی دیگر یک یا چند اتصال مهرهدار دارند. در نمونههای ترکیبی، محل قرارگیری مهره در وسط یا کنار قطعه بر چیدمان شیلنگها اثر میگذارد.

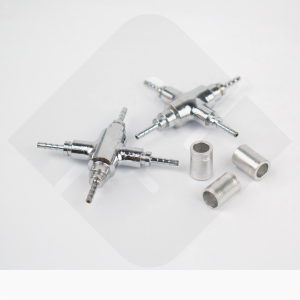

چهارراهی سرشلنگی نیز چهار مسیر را در یک نقطه به یکدیگر متصل میکند. پیش از انتخاب این قطعات، جهت هر شاخه و فضای موردنیاز برای نصب شیلنگها و بوشها باید در نظر گرفته شود.
سرشلنگی ساده و سوزنی
سرشلنگی برنجی ساده فقط مسیر ارتباط میان شیلنگ و قطعه مقابل را برقرار میکند. این مدل برای اتصالاتی مناسب است که پورت مقابل به مکانیزم بازکننده جداگانه نیاز ندارد.

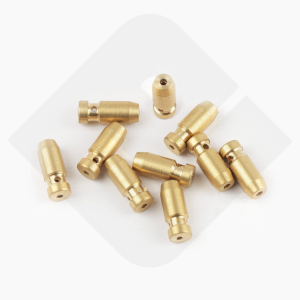

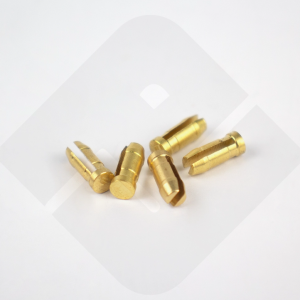

مدل سوزنی به پین سوزنبازکن مجهز است و برای پورتهایی کاربرد دارد که شیر داخلی آنها باید هنگام بستن اتصال باز شود. به همین دلیل، مدل ساده و سوزنی بدون بررسی ساختار پورت جایگزین یکدیگر نمیشوند.
تفاوت اتصالات سرشلنگی DN2، DN4 و DN5 چیست؟
عبارتهای DN2، DN4 و DN5 برای مشخصکردن سایز اسمی اتصال و تشخیص سرشلنگی متناسب با شیلنگ استفاده میشوند. در محصولات این دسته، افزایش عدد DN معمولاً نشاندهنده بزرگترشدن سایز اسمی مسیر است؛ بااینحال، اندازه واقعی باید از روی مشخصات سازنده یا قطعه قبلی بررسی شود.
در انتخاب اتصالات سرشلنگی برنجی، قطر داخلی شیلنگ اهمیت بیشتری از قطر بیرونی یا ضخامت دیواره آن دارد. قسمت شیاردار سرشلنگی باید با سطح داخلی شیلنگ تناسب داشته باشد تا شیلنگ بهدرستی روی قطعه قرار گیرد و امکان نصب بوش یا اجرای پرس مناسب فراهم شود.
اگر سرشلنگی کوچکتر از اندازه موردنیاز باشد، ممکن است داخل شیلنگ لق بماند. انتخاب مدل بیشازحد بزرگ نیز نصب را دشوار میکند و میتواند هنگام جا زدن یا پرسکردن به ساختار شیلنگ آسیب برساند.
برای انتخاب میان سرشلنگی DN2، DN4 و DN5 بهتر است سایز درجشده روی شیلنگ، کد قطعه قبلی و مشخصات بوش یا واسطه با یکدیگر مقایسه شوند. تبدیل مستقیم DN به میلیمتر بدون اطلاعات فنی محصول توصیه نمیشود؛ زیرا شیوه نامگذاری و ابعاد دقیق ممکن است میان سازندگان تفاوت داشته باشد.
هنگام خرید اتصالات سرشلنگی برنجی چه مواردی را بررسی کنیم؟
اتصالات سرشلنگی بخشی از مجموعه لوله و اتصالات برودتی هستند و باید متناسب با شیلنگ، پورت مقابل و روش مونتاژ انتخاب شوند. پیش از سفارش، موارد زیر را بررسی کنید:
- سایز سرشلنگی و قطر داخلی شیلنگ: DN قطعه باید با اندازه داخلی شیلنگ هماهنگ باشد. قطر بیرونی شیلنگ بهتنهایی معیار مناسبی برای انتخاب نیست.
- مشخصات سمت دیگر اتصال: نوع مهره یا مغزی، نری یا مادگیبودن و سایزهایی مانند ۱/۴ و ۳/۸ باید با پورت مقابل مطابقت داشته باشند.
- روش مونتاژ: مدلهای پرسی و پیچی ساختار یکسانی ندارند. بوش، واسطه و ابزار نصب باید برای همان نوع شیلنگ و سرشلنگی طراحی شده باشند.
- شرایط کاری مدار: نوع سیال، فشار و دمای کار را در نظر بگیرید. هر سرشلنگی برنجی الزاماً برای همه روغنها، مبردها یا محدودههای فشاری مناسب نیست.

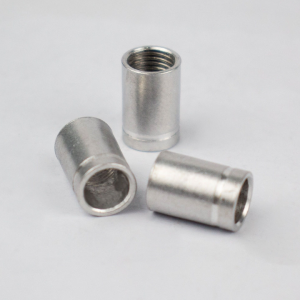

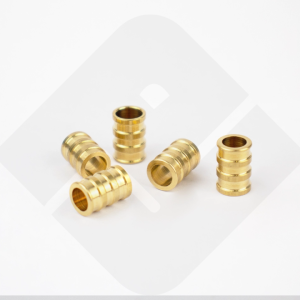

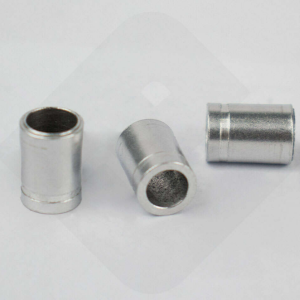

- متعلقات موردنیاز: بررسی کنید بوش آلومینیومی یا برنجی، واشر مسی، واسطه یا پین همراه محصول عرضه میشود یا باید جداگانه تهیه شود.
- کد و مشخصات قطعه قبلی: هنگام تعویض رابط سرشلنگی، کد درجشده روی قطعه و مشخصات آن را با مدل جدید مقایسه کنید. شباهت ظاهری بهتنهایی سازگاری دو اتصال را تأیید نمیکند.
قیمت و خرید اتصالات سرشلنگی برنجی
قیمت اتصالات سرشلنگی برنجی به نوع قطعه، سایز DN، فرم اتصال و متعلقات همراه آن بستگی دارد. رابط مستقیم، زانو، سهراهی و چهارراهی حتی با سایز شیلنگ یکسان، ساختار و قیمت مشابهی ندارند. اندازه مهره ۱/۴ یا ۳/۸، پرسی یا پیچیبودن مدل و وجود بوش، واسطه یا پین سوزنبازکن نیز بر قیمت نهایی اثر میگذارند.
برای خرید سرشلنگی برنجی مناسب، بهتر است کد محصول یا تصویر واضح قطعه قبلی را همراه با سایز DN، نوع مهره و روش مونتاژ اعلام کنید. در سفارشهای تعدادی نیز تعداد و ترکیب دقیق مدلها باید مشخص باشد تا قیمت و موجودی هر محصول بهدرستی بررسی شود.
مدلهای موجود در این صفحه را میتوانید از نظر سایز، فرم و ساختار اتصال مقایسه کنید. اگر میان چند اتصال سرشلنگی مردد هستید، تصویر قطعه قبلی و مشخصات شیلنگ را برای کارشناسان کالا سرد آسیا ارسال کنید تا سازگاری مدل موردنظر پیش از سفارش بررسی شود.
