راهنمای انتخاب کمپرسور سردخانه برای عملکرد بهتر سیستم
انتخاب کمپرسور سردخانه مهمترین تصمیم در طراحی هر سیستم تبرید است؛ تصمیمی که کیفیت نگهداری محصول، پایداری دما، هزینه برق و عمر مفید تجهیزات را تعیین میکند. کمپرسور برودتی بهعنوان قلب سیکل تبرید، مسئول ایجاد اختلاف فشار، گردش مبرد و تأمین ظرفیت واقعی سیستم است؛ بنابراین کوچکترین اشتباه در انتخاب آن، به کاهش راندمان و افزایش هزینههای عملیاتی منجر میشود.
بخش قابل توجهی از خرابیهای سردخانهها نتیجه انتخاب کمپرسوری است که با دمای کاری، نوع مبرد، شرایط اقلیمی یا ظرفیت موردنیاز سازگار نیست. به همین دلیل یک انتخاب دقیق، نه بر اساس اسب بخار یا ظرفیت اسمی، بلکه بر پایه محاسبات واقعی، مشخصات کاتالوگ و شرایط عملکرد انجام میشود.
این مقاله مسیر انتخاب صحیح را بهصورت گامبهگام و بر اساس استانداردهای تولیدکنندگان معتبر، تجربه عملی پروژههای سردخانه و اصول مهندسی تبرید ارائه میکند. در ادامه ابتدا با اصول عملکرد کمپرسور آشنا میشوید، سپس مهمترین معیارهای انتخاب، انواع کاربردها، نحوه استفاده از نرمافزارهای انتخاب و نکات تخصصی مقایسه برندها مورد بررسی قرار میدهیم.
کمپرسور سردخانه چیست و چگونه کار میکند؟
برای شروع فرآیند انتخاب کمپرسور سردخانه یا آشنایی با نحوه انتخاب کمپرسور برای سردخانه، ابتدا باید بدانیم این قطعه دقیقاً چه نقشی در سیستم تبرید دارد. کمپرسور در واقع قطعهای است که مبرد را فشرده میکند، آن را در مسیر سیکل تبرید به گردش درمیآورد و شرایط لازم برای تولید سرمای پایدار را فراهم میسازد.
کمپرسور مبرد سرد و کمفشار را از اواپراتور مکش و آن را تا فشار بالاتر فشرده میسازد و به سمت کندانسور میفرستد تا گرما از مبرد دفع شود. این روند بهطور مداوم تکرار شده و چرخه سرمایش سردخانه را تشکیل میدهد. اگر کمپرسور درست کار نکند، سیستم نه سرمای کافی تولید میکند و نه نمیتواند دما را ثابت نگه دارد.
نکته مهم این است که کمپرسور فقط یک پمپ ساده نیست. هر مدل برای یک محدوده دمایی، نوع مبرد و شرایط کاری مشخص طراحی شده است. به همین دلیل در پروژههای سردخانه، انتخاب اشتباه کمپرسور میتواند باعث مشکلاتی مثل مصرف برق بالا، داغ شدن کمپرسور، کارکرد مداوم و حتی نرسیدن سردخانه به دمای موردنظر شود.
کمپرسورها بسته به ساختار و کاربرد، در انواع مختلفی تولید میشوند که هر کدام ویژگیها و مزایای خاص خود را دارند. آشنایی با این تفاوتها قدم مهمی در مسیر درک صحیح نحوه انتخاب کمپرسور برای سردخانه خواهد بود.

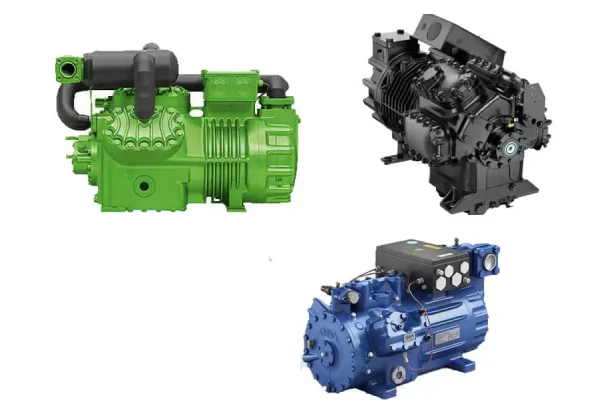

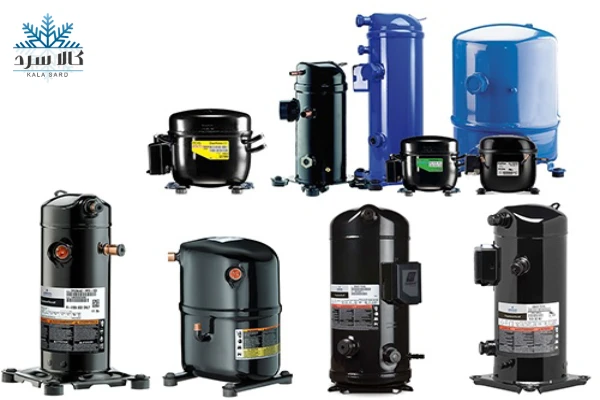

انواع کمپرسور سردخانه
کمپرسورهای سردخانه از نظر طراحی و نحوه فشردهسازی مبرد، مدلهای مختلفی دارند. شناخت تفاوت ساختاری این کمپرسورها کمک میکند در زمان انتخاب تجهیزات برودتی ، درک بهتری از عملکرد و ویژگیهای هر مدل داشته باشیم. در ادامه مهمترین انواع کمپرسورهای مورد استفاده در سیستمهای تبرید معرفی شدهاند.
در این نوع کمپرسور، مبرد توسط حرکت رفتوبرگشتی یک یا چند پیستون در داخل سیلندر فشرده میشود. این طراحی یکی از قدیمیترین و رایجترین مکانیزمهای فشردهسازی در سیستمهای تبرید محسوب میشود.
در کمپرسور اسکرال از دو صفحه مارپیچی (اسکرال) استفاده میشود که با حرکت دورانی در داخل یکدیگر، مبرد را بهصورت پیوسته فشرده میکنند. این طراحی باعث عملکرد نرم و یکنواخت کمپرسور میشود.
- کمپرسور نیمههرمتیک
در این نوع کمپرسور، موتور و بخش مکانیکی داخل یک پوسته مشترک قرار دارند اما پوسته قابل باز شدن است. این ویژگی امکان سرویس، تعمیر و تعویض قطعات داخلی را فراهم میکند.
- کمپرسور اسکرو
در کمپرسور اسکرو ، فرآیند فشردهسازی مبرد توسط دو روتور مارپیچی انجام میشود که در داخل یکدیگر میچرخند. این مکانیزم باعث ایجاد جریان یکنواخت و پیوسته مبرد در سیستم تبرید میشود.
معیارهای اصلی انتخاب کمپرسور سردخانه
برای انتخاب کمپرسور سردخانه باید مجموعهای از پارامترهای مهندسی، شرایط محیطی و نیاز واقعی پروژه را همزمان بررسی کرد. در این بخش، مهمترین معیارهایی که یک طراح حرفهای هنگام نحوه انتخاب کمپرسور برای سردخانه در نظر میگیرد به صورت یکپارچه، روان و کاربردی توضیح داده شدهاند.
1) دمای کاری سردخانه و تأثیر آن بر انتخاب کمپرسور
نقطه شروع هر انتخاب حرفهای، تعیین دمای کاری سردخانه است؛ چون این موضوع دمای اواپراتور، ظرفیت واقعی کمپرسور و راندمان سیستم را مستقیماً تحتتأثیر قرار میدهد.
- سردخانه های بالای صفر (مثل میوه یا لبنیات): دمای نگهداری معمولاً بین +1 تا +10 درجه است و دمای اواپراتور حدود 5 تا 10 درجه پایینتر در نظر گرفته میشود.
- سردخانه های زیر صفر (مثل گوشت یا بستنی): دمای نگهداری بین -18 تا -25 و دمای اواپراتور بهطور معمول -25 تا -35 درجه است.
روش عملی محاسبه دمای تبخیر بسیار ساده اما حیاتی است:
دمای تبخیر = دمای نگهداری – اختلاف دمای اواپراتور (TD)
اگر سردخانه -20 درجه باشد و TD=10 باشد، دمای تبخیر حدود -30 خواهد بود.
هرچه دمای تبخیر پایینتر شود، کمپرسور باید با نسبت تراکم بیشتری کار کند و COP کاهش مییابد. این همان دلیل اصلی است که انتخاب کمپرسور باید همیشه بر اساس دمای تبخیر و دمای تقطیر واقعی پروژه در نرمافزار انجام شود، نه بر اساس دمای اتاق یا HP اسمی.
2) ظرفیت برودتی واقعی (بر اساس بار حرارتی، نه ظرفیت اسمی)
یکی از مهمترین معیارهای انتخاب کمپرسور برای سردخانه، محاسبه درست و دقیق بار حرارتی است. بار حرارتی از چند بخش اصلی تشکیل میشود:
- نفوذ حرارت از دیوارها، سقف و کف
- بار محصول و دمای اولیه آن
- دفعات باز و بسته شدن درب
- حضور نفرات داخل اتاق
- تجهیزات داخلی
بسیاری از طراحان تازهکار تنها حجم اتاق را ملاک قرار میدهند، در حالیکه بار محصول در اکثر پروژهها 40 تا 70 درصد بار کل را تشکیل میدهد.
نکته مهم این است که ظرفیت کمپرسور باید در شرایط واقعی تبخیر و تقطیر پروژه انتخاب شود، نه ظرفیت اسمی درجشده در کاتالوگ. بهعنوان مثال، یک کمپرسور ممکن است در شرایط استاندارد 5 کیلووات ظرفیت داشته باشد، اما در شرایط گرمسیری یا در دمای تبخیر پایین، ظرفیت واقعی آن به 3.2 کیلووات برسد. به همین دلیل استفاده از نرمافزارهایی مانند Bitzer، Copeland Select یا Coolselector برای جلوگیری از اشتباه ضروری است.
3) نوع مبرد و سازگاری کمپرسور با مبرد
نوع مبرد تأثیر مستقیم بر فشارهای کاری، دمای تخلیه، راندمان، نوع روغن و حتی مدل کمپرسور دارد.
مبردهای رایج در سردخانهها شامل موارد زیر هستند:
هر گاز مبرد رفتار حرارتی و فشار کاری مخصوص به خود را دارد؛ بنابراین کمپرسور باید برای مبرد انتخابشده تأیید رسمی سازنده داشته باشد.
مهم است که مبرد و روغن کمپرسور هم سازگار باشند. برای مثال، R404A معمولاً با روغن POE کار میکند و استفاده از روغن نامناسب موجب خرابی سریع یاتاقانها و افزایش دمای تخلیه میشود. همچنین Operating Envelope کمپرسور باید برای آن مبرد مجاز باشد، خصوصاً در سردخانههای زیر صفر و تونل انجماد که فشار تخلیه و دمای دیسشارج بالاتر است.
4) شرایط اقلیمی و تأثیر دمای محیط بر عملکرد کمپرسور
دمای محیطی که کندانسور در آن نصب میشود، مستقیماً فشار کندانسور و راندمان کمپرسور را تعیین میکند. در مناطق گرمسیر (مثل اهواز)، دمای کندانسور ممکن است به 50–52 درجه برسد و در چنین شرایطی ظرفیت کمپرسور بهطور متوسط 15 تا 30 درصد کاهش پیدا میکند.
در مقابل، در مناطق سردسیر، کمپرسور راندمان بسیار بهتری دارد و ظرفیت بیشتری تولید میکند. بنابراین انتخاب کمپرسور باید بر اساس بیشینه دمای تابستان محل پروژه باشد، نه یک عدد ثابت مثل 40 درجه. این اشتباه، یکی از دلایل اصلی رسیدن سردخانهها به دمای موردنظر در تابستان نیست.
5) نوع کاربری سردخانه و پروفایل بار
کاربری سردخانه تعیین میکند چه دمایی نیاز داریم، بار لحظهای چقدر است، محصول با چه دمایی وارد میشود و کمپرسور باید چه میزان تراکم و فشار را تحمل کند. برای مثال:
- سردخانه میوه : بار زیاد، دمای اولیه محصول نزدیک محیط
- سردخانه گوشت : بار نسبتاً ثابت اما حساسیت بالا به دما
- فروشگاهها : بار کم اما دفعات باز و بسته شدن زیاد
- تونل انجماد: دمای تبخیر بسیار پایین و فشار کاری بالا
6) راندمان انرژی (COP، EER) و دمای تخلیه
راندمان انرژی یکی از حیاتیترین معیارهای انتخاب کمپرسور سردخانه است، چون مستقیماً در هزینه برق اثر میگذارد. COP بالاتر یعنی تولید سرمایش بیشتر در ازای مصرف برق کمتر. کمپرسورهای مدرن (مثل اسکرالها یا مدلهای اینورتر) معمولاً COP بالاتری دارند.
در کنار COP، دمای تخلیه کمپرسور نیز باید کنترل شود. دمای تخلیه بالاتر از حدود 120–130 درجه (بسته به برند) خطرناک است و سبب کاهش عمر روغن و خرابی قطعات داخلی میشود.
اگر در نرمافزار دمای تخلیه بالا دیده شد، معمولاً یکی از راهکارهای زیر باید بررسی شود:
- انتخاب کمپرسور بزرگتر (کاهش نسبت تراکم و دمای دیسشارج)
- استفاده از سیستم سابکولینگ
- استفاده از Liquid Injection یا سایر روشهای خنککاری تخلیه
- بازنگری در دمای تبخیر/تقطیر در حد امکان طراحی
7) محدوده عملکرد و سازگاری با نقطه کاری
هر کمپرسور یک محدوده عملکرد دارد که نشان میدهد در چه دماها و فشارهایی میتواند با راندمان مناسب و بدون آسیب کار کند. نقطه کاری واقعی پروژه شامل دمای تبخیر و دمای کندانسور باید داخل محدوده مجاز سازنده باشد. اگر نقطه کاری خارج از این محدوده باشد، حتی اگر ظرفیت روی کاغذ «کافی» به نظر برسد، در عمل مشکلات زیر رخ میدهد:
- راندمان بسیار پایین (مصرف برق بالا در برابر سرمایش کم)
- افزایش غیرمجاز دمای تخلیه و استهلاک شدید قطعات داخلی
- برگشت نامناسب روغن و ریسک قفلکردن یا آسیب مکانیکی
- خروج کمپرسور از شرایط تضمینشده گارانتی
این بخش یکی از نقاط ضعف رایج در انتخاب کمپرسور توسط افراد غیرمتخصص است؛ چون معمولاً فقط به ظرفیت نگاه کرده و Operating Envelope را اصلاً بررسی نمیکنند.
8) توان برق، نوع منبع تغذیه و شرایط راهاندازی
کمپرسور باید با شرایط برقی محل پروژه سازگار باشد. مهم است که مشخص شود برق تکفاز داریم یا سهفاز، آمپر مجاز چقدر است و آیا امکان استفاده از سافتاستارتر یا اینورتر وجود دارد یا خیر. برخی کمپرسورها آمپر راهاندازی (LRA) بسیار بالایی دارند و در ساختمانهای تجاری کوچک یا مغازهها باعث پریدن فیوز میشوند. بنابراین این معیار ممکن است محدوده انتخاب را بهطور جدی محدود کند.
9) شرایط نصب، صدا و دسترسی سرویس
در انتخاب کمپرسور باید ملاحظات اجرایی را هم در نظر گرفت. برای مثال اگر سردخانه در رستوران یا فروشگاه کوچک نصب میشود، سطح صدا اهمیت بالایی دارد و معمولاً کمپرسورهای اسکرال انتخاب مناسبتری هستند. در پروژههای بزرگ و صنعتی که نیاز به تعمیرپذیری وجود دارد، کمپرسورهای نیمههرمتیک بیتزر یا فراسکلد ترجیح داده میشوند. همچنین باید فضای کافی برای نصب کندانسور، لرزش مجاز، دسترسی برای سرویس و سازگاری با لولهکشی موجود بررسی شود.
انتخاب کمپرسور سردخانه بر اساس نوع پروژه
پس از بررسی معیارهای فنی، مرحله بعدی در انتخاب کمپرسور سردخانه تطبیق آن با نوع پروژه و شرایط واقعی بهرهبرداری است. هر سردخانه رفتار حرارتی متفاوتی دارد و انتخاب درست زمانی اتفاق میافتد که کمپرسور دقیقاً متناسب با کاربری طراحی شود، نه صرفاً بر اساس ظرفیت کلی.
در ادامه، مهمترین سناریوهای اجرایی بررسی شدهاند.
سردخانه بالای صفر (نگهداری میوه و سبزیجات)
این نوع سردخانهها معمولاً در محدوده دمایی +1 تا +10 درجه کار میکنند و دمای تبخیر آنها حدود 0 تا +5 درجه است. نسبت تراکم پایینتر بوده و فشار کاری متعادلتر است.
در این پروژهها:
- راندمان انرژی اهمیت بالایی دارد (کارکرد طولانیمدت)
- صدای کم در برخی کاربریها مهم است
- نوسان بار معمولاً متوسط است
کمپرسورهای اسکرال یا پیستونی کوچک گزینه مناسبی هستند. در پروژههای صنعتی بزرگ، نیمههرمتیکها انتخاب رایجتری محسوب میشوند.
سردخانه زیر صفر (نگهداری گوشت و مرغ)
دمای نگهداری معمولاً بین -18 تا -25 درجه است و دمای تبخیر میتواند به -30 یا پایینتر برسد. در این شرایط، نسبت تراکم بالا رفته و فشار کاری شدیدتر میشود.
ویژگیهای این پروژهها:
- افزایش دمای تخلیه
- حساسیت بالا به برگشت روغن
- کاهش ظرفیت واقعی کمپرسور نسبت به شرایط اسمی
در این کاربرد، کمپرسور باید مخصوص Low Temperature انتخاب شود و Operating Envelope دقیقاً بررسی گردد. نیمههرمتیکهای بیتزر یا کوپلند در این بخش بسیار متداول هستند.
تونل انجماد
سختترین شرایط کاری مربوط به تونلهای انجماد است. دمای تبخیر ممکن است به -35 تا -45 درجه برسد. نسبت تراکم بسیار بالا بوده و راندمان سیستم بهشدت کاهش مییابد.
در این پروژهها:
- استفاده از کمپرسورهای Low Temp تخصصی ضروری است
- کنترل دمای تخلیه اهمیت حیاتی دارد
- در ظرفیتهای بالا معمولاً از سیستمهای چندکمپرسوره یا اسکرو استفاده میشود
انتخاب اشتباه در این نوع پروژهها منجر به خرابی سریع کمپرسور خواهد شد.
سردخانههای فروشگاهی و کوچک
در این نوع پروژهها، ظرفیت پایینتر است اما باز و بسته شدن مکرر درب باعث نوسان بار میشود.
ویژگیها:
- اهمیت صدای پایین
- محدودیت برق (اغلب تکفاز)
- محدودیت آمپر راهاندازی
کمپرسورهای اسکرال کوچک یا پیستونی هرمتیک رایجتر هستند. در این پروژهها باید به LRA توجه ویژه داشت.
سردخانههای صنعتی بزرگ
در پروژههای بالای چند ده تن تبرید، استفاده از کمپرسورهای نیمههرمتیک بزرگ یا اسکرو رایج است.
مزایا در این مقیاس:
- امکان سرویس و تعمیر
- قابلیت کنترل ظرفیت
- راندمان بهتر در بارهای بالا
- دوام طولانیتر در کارکرد 24 ساعته
در برخی صنایع، از آمونیاک (R717) و کمپرسورهای اسکرو صنعتی استفاده میشود.
انتخاب کمپرسور سردخانه بدون در نظر گرفتن نوع پروژه، یک انتخاب ناقص است. شرایط کاری سردخانه میوه با تونل انجماد یا سردخانه صنعتی کاملاً متفاوت است و هر کدام محدوده تبخیر، فشار کاری و رفتار حرارتی مخصوص به خود را دارند.
به همین دلیل، در نحوه انتخاب کمپرسور برای سردخانه باید همیشه این سؤال پرسیده شود:
«این کمپرسور دقیقاً قرار است در چه شرایطی کار کند؟»
پاسخ دقیق به همین سؤال، مرز بین یک سیستم پایدار و یک سیستم پرهزینه و پرخرابی را مشخص میکند.
نقش نرمافزارهای انتخاب در تعیین دقیق کمپرسور سردخانه
در پروژههای حرفهای، مرحله نهایی انتخاب کمپرسور سردخانه معمولاً با استفاده از نرمافزارهای انتخاب سازندگان انجام میشود. دلیلش این است که ظرفیت واقعی کمپرسور به شدت به شرایط کاری وابسته است و محاسبات دستی همیشه نمیتوانند تمام محدودیتهای عملکردی کمپرسور را نشان دهند.
در این نرمافزارها مهندس طراح چند پارامتر اصلی پروژه را وارد میکند:
- دمای تبخیر
- دمای کندانسینگ
- نوع مبرد
- بار برودتی مورد نیاز
بعد از وارد کردن این دادهها، نرمافزار چند مدل کمپرسور سازگار با شرایط پروژه پیشنهاد و اطلاعات مهمی را نمایش میدهد؛ از جمله ظرفیت واقعی کمپرسور، توان مصرفی، جریان کاری، COP و محدوده عملکرد مجاز (Operating Envelope). این اطلاعات کمک میکند مشخص شود آیا کمپرسور در شرایط واقعی پروژه بدون مشکل کار میکند یا نه.
برای مثال ممکن است یک کمپرسور در کاتالوگ ظرفیت 30 کیلووات داشته باشد، اما وقتی دمای تبخیر پروژه به -30°C برسد ظرفیت واقعی آن به حدود 18 تا 20 کیلووات کاهش پیدا کند. اگر این موضوع در مرحله انتخاب کمپرسور برای سردخانه بررسی نشود، سیستم در عمل با کمبود ظرفیت و کارکرد مداوم کمپرسور روبهرو خواهد شد.
به همین دلیل در طراحی سردخانههای حرفهای، نرمافزارهایی مانند Bitzer Software، Copeland Select و Danfoss Coolselector به عنوان ابزار اصلی در انتخاب کمپرسور سردخانه استفاده میشوند. این ابزارها کمک میکنند انتخاب کمپرسور بر اساس دادههای واقعی عملکرد انجام شود و ریسک خطای طراحی به حداقل برسد.
مقایسه برندهای مطرح کمپرسور سردخانه
در انتخاب کمپرسور سردخانه، آشنایی با برندهای معتبر اهمیت زیادی دارد؛ چون تفاوت اصلی برندها معمولاً در سه حوزه دیده میشود: دوام قطعات، پایداری عملکرد در دماهای پایین و دسترسی به قطعات یدکی. در بازار ایران چند برند بیش از سایرین مورد استفاده قرار میگیرند.
بیتزر (Bitzer)
کمپرسور بیتزر بهعنوان مطمئنترین گزینه شناخته میشود؛ بهخصوص در سردخانههای زیرصفر که پایداری دمای تبخیر پایین اهمیت زیادی دارد. کمپرسورهای نیمههرمتیک بیتزر معمولاً بازده حجمی بالاتری دارند و در شرایط اقلیمی گرم نیز عملکرد ثابتتری ارائه میدهند، هرچند قیمت اولیه آنها بالاتر از رقباست.
کوپلند (Copeland)
با کمپرسورهای اسکرال و پیستونی خود، انتخاب محبوبی برای سردخانههای بالاصفر و پروژههای کوچکتر است. مزیت اصلی این برند، صدای کمتر، لرزش پایین و راندمان بهتر در ظرفیتهای پایین است. همچنین دسترسی به قطعات و تعمیرکاران آن در ایران معمولاً آسانتر است. اگرچه کمپرسورهای کوپلند در دماهای خیلی پایین، عملکرد آن به اندازه بیتزر پایدار نیست، اما برای طیف گستردهای از پروژهها گزینهای اقتصادی و قابلاعتماد است.
دانفوس (Danfoss)
بیشتر بهخاطر اسکرالهای کممصرف و راهکارهای کامل سیستم تبرید شناخته میشود. کمپرسورهای دانفوس برای سردخانههای کوچک، فروشگاهی و پروژههایی که مصرف انرژی اهمیت بالایی دارد، گزینهای مناسب است. تجهیزات کنترلی و شیرآلات آن نیز مکمل خوبی برای هماهنگی کامل سیستم هستند.
فراسکلد (Frascold)
از نظر کیفیت ساخت و بازدهی، نزدیک به بیتزر است اما معمولاً قیمت مناسبتری دارد. کمپرسورهای فراسکلد در پروژههای صنعتی و سردخانههای متوسط و بزرگ عملکرد خوبی دارند و در سالهای اخیر محبوبیت بیشتری در ایران پیدا کردهاند.
در نهایت، استفاده از برند معتبر نهتنها راندمان سیستم را بالا میبرد، بلکه با کاهش استهلاک و مصرف برق، هزینه کل مالکیت را در درازمدت بهتر مدیریت میکند؛ موضوعی که در انتخاب کمپرسور سردخانه نقش مهمی دارد.
جمعبندی
انتخاب کمپرسور سردخانه زمانی درست انجام میشود که سه موضوع همزمان در نظر گرفته شوند: محاسبات فنی، شرایط واقعی پروژه و انتخاب برند معتبر. در این مسیر ابتدا باید ظرفیت سرمایشی، دمای تبخیر و تقطیر، نوع مبرد و اقلیم بررسی شود؛ سپس بر اساس نوع پروژه ( بالاصفر، زیرصفر یا تونل انجماد) مدل مناسب تعیین گردد. استفاده از نرمافزارهای انتخاب کمپرسور نیز کمک میکند تا ظرفیت واقعی دستگاه با شرایط عملیاتی کاملاً هماهنگ باشد.
در نهایت، آشنایی با برندهای مطرح تصمیمگیری را دقیقتر میکند؛ چون هر برند در کاربرد مشخصی بهترین عملکرد را دارد. ترکیب محاسبات دقیق، انتخاب صحیح نوع کمپرسور و استفاده از برند قابلاعتماد، کلید یک سیستم تبرید پایدار، کممصرف و قابل اتکا است.
