علت داغ شدن کمپرسور سردخانه و راهکارهای عیبیابی

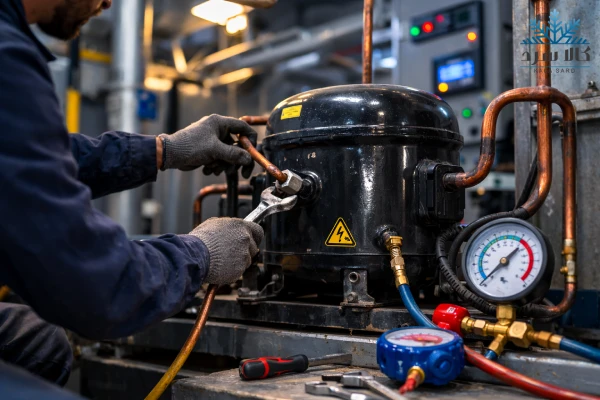

داغ شدن کمپرسور سردخانه یکی از مشکلاتی است که در بسیاری از سیستمهای تبرید صنعتی مشاهده میشود و در صورت بیتوجهی میتواند به کاهش راندمان سرمایش، افزایش مصرف برق و حتی آسیب جدی به موتور کمپرسور منجر شود. هرچند تولید حرارت در حین کار برای کمپرسور طبیعی است، اما زمانی که دمای آن از محدوده استاندارد فراتر برود یا همراه با نشانههایی مانند افزایش آمپر، هد پرشر بالا یا تریپ حرارتی باشد، موضوع نیاز به بررسی دقیق دارد.
علت داغ شدن کمپرسور سردخانه میتواند از اختلال در دفع حرارت کندانسور و کمبود مبرد گرفته تا مشکلات روغنکاری یا نوسانات برق متغیر باشد. تشخیص صحیح این مسئله تنها با مشاهده ظاهری امکانپذیر نیست و باید بر اساس فشارها، دمای دیسچارج و شرایط عملکرد سیستم تحلیل شود.
در این مقاله تلاش میکنیم با نگاهی تخصصی و کاربردی، دلایل اصلی داغ شدن کمپرسور سردخانه و مسیر اصولی عیبیابی آن را بررسی کنیم تا بتوان پیش از بروز خسارت جدی، مشکل را بهدرستی شناسایی و برطرف کرد.
داغ شدن کمپرسور سردخانه چه زمانی هشداردهنده است؟
کمپرسور به عنوان اصلیترین جزء سیستم تبرید، در حین فشردهسازی مبرد به طور طبیعی حرارت تولید میکند. بنابراین گرم بودن بدنه کمپرسور بهتنهایی نشانه خرابی نیست. در بسیاری از سردخانهها، مخصوصاً در ساعات اوج بار یا در فصول گرم سال، افزایش نسبی دمای کمپرسور کاملاً قابل انتظار است.
مسئله زمانی اهمیت پیدا میکند که افزایش دما از محدوده کاری طراحیشده فراتر رود یا با علائم عملکردی غیرعادی همراه باشد. در چنین شرایطی باید احتمال وجود یک ایراد فنی در سیستم را جدی گرفت، زیرا ادامه کار کمپرسور در وضعیت دمایی بالا میتواند به افت کیفیت روغن، افزایش اصطکاک داخلی و در نهایت آسیب به سیمپیچ موتور منجر شود.
از نظر فنی، سه وضعیت متفاوت وجود دارد که معمولاً با هم اشتباه گرفته میشوند:
- گرم بودن بدنه کمپرسور در محدوده کاری عادی
این حالت طبیعی است و معمولاً نیاز به اقدام خاصی ندارد، به شرطی که فشارها و آمپر در محدوده استاندارد باشند. - افزایش غیرعادی دمای خط دیسچارج
دمای دیسچارج شاخص دقیقتری برای تشخیص مشکل است. بالا بودن این دما اغلب به نسبت تراکم بالا، هد پرشر زیاد یا سوپرهیت بالا مرتبط است و میتواند از علائم اولیه داغ شدن غیرعادی کمپرسور سردخانه باشد. - تریپ اورلود یا قطع حرارتی کمپرسور
اگر کمپرسور پس از چند دقیقه کار خاموش شود و پس از خنک شدن دوباره راهاندازی گردد، معمولاً سیستم حفاظتی به دلیل افزایش بیش از حد دما یا آمپر وارد عمل شده است. این وضعیت هشدار جدی محسوب میشود و باید علت آن سریعاً بررسی شود.
به طور کلی، زمانی باید موضوع داغ شدن کمپرسور سردخانه را جدی تلقی کرد که علاوه بر افزایش دما، یکی از موارد زیر نیز مشاهده شود:
- افزایش آمپر مصرفی نسبت به مقدار درجشده روی پلاک
- بالا بودن غیرعادی فشار کندانسینگ
- کاهش راندمان سرمایش
- تکرار تریپ حرارتی
در چنین شرایطی، بررسی دقیق فشارها، دمای دیسچارج و شرایط دفع حرارت سیستم ضروری است تا علت اصلی مشکل شناسایی شود.
نشانههای داغ شدن غیرعادی کمپرسور سردخانه
پس از اینکه مشخص شد افزایش دما میتواند هشداردهنده باشد، مرحله بعد بررسی شاخصهای عملیاتی سیستم است. در عیبیابی حرفهای، تشخیص داغ شدن کمپرسور سردخانه بر اساس عدد و اندازهگیری انجام میشود، نه لمس بدنه یا حدس تجربی.
مهمترین پارامترهایی که باید بررسی شوند عبارتاند از:
- دمای خط دیسچارج

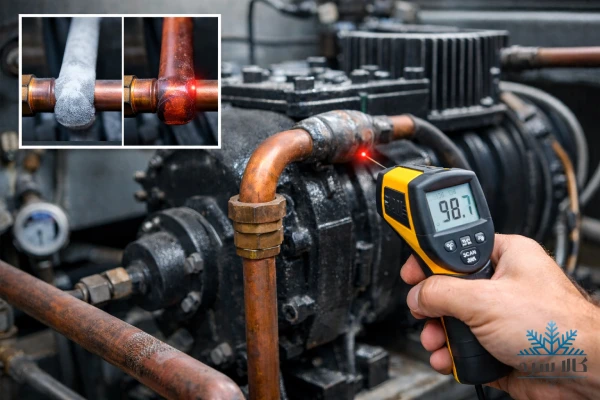

اندازهگیری دمای لوله خروجی کمپرسور یکی از دقیقترین روشها برای تشخیص افزایش غیرعادی حرارت است. بالا بودن این دما معمولاً نشاندهنده نسبت تراکم زیاد، هد پرشر بالا یا سوپرهیت بیش از حد است. - فشار کندانسینگ (هد پرشر)
اگر فشار دهش نسبت به شرایط طراحی سیستم بالاتر باشد، کمپرسور مجبور به کار تحت بار بیشتر میشود که نتیجه آن افزایش دما و آمپر خواهد بود. - فشار ساکشن
پایین بودن غیرعادی فشار مکش میتواند ناشی از کمبود مبرد، گرفتگی در مدار یا تنظیم نبودن شیر انبساط باشد. این وضعیت معمولاً باعث افزایش سوپرهیت و در نهایت بالا رفتن دمای کمپرسور میشود. - آمپر مصرفی کمپرسور
جریان مصرفی باید با مقدار درجشده روی پلاک مقایسه شود. افزایش محسوس آمپر، بهویژه در کنار هد بالا، یک نشانه جدی از فشار کاری غیرعادی است. - الگوی کارکرد کمپرسور
قطع و وصل شدنهای مکرر یا تریپ حرارتی نشان میدهد سیستم حفاظتی به دلیل افزایش دما یا جریان وارد مدار شده است.
در بررسی علت داغ شدن کمپرسور سردخانه، هیچیک از این پارامترها بهتنهایی ملاک قطعی نیستند. تحلیل صحیح زمانی انجام میشود که فشارها، دمای دیسچارج و آمپر به صورت همزمان بررسی و با شرایط طراحی سیستم مقایسه شوند.
علتهای اصلی داغ شدن کمپرسور سردخانه
وقتی اندازهگیریها نشان میدهد دمای دیسچارج بالا است، هد پرشر از محدوده معمول خارج شده یا آمپر مصرفی افزایش یافته، باید سراغ ریشهیابی برویم. علت داغ شدن کمپرسور سردخانه معمولاً به یکی از چهار حوزه اصلی مرتبط است: دفع حرارت، مدار مبرد، روغنکاری و برق یا شرایط کاری خارج از طراحی.
1) اختلال در دفع حرارت و افزایش فشار کندانسینگ
در سیستمهای تبرید، هرچه فشار کندانسینگ بالاتر برود، نسبت تراکم کمپرسور افزایش مییابد و در نتیجه دمای دیسچارج نیز بالا میرود. رایجترین دلایل این وضعیت عبارتاند از:

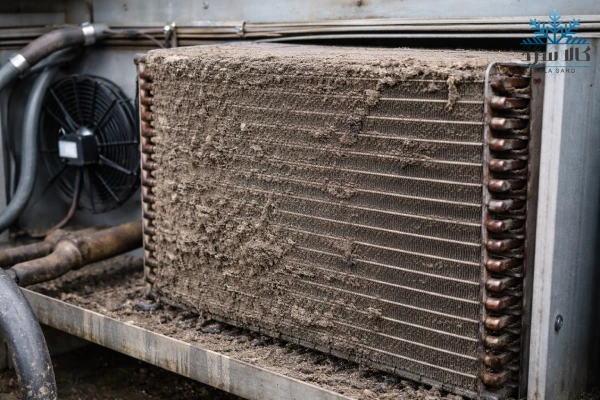

- کثیفی یا گرفتگی فینهای کندانسور
- خرابی یا کاهش دور فن کندانسور
- تهویه نامناسب محل نصب یونیت
- دمای محیط بسیار بالا
در این شرایط معمولاً هد پرشر بالا و آمپر مصرفی بیشتر از مقدار نرمال مشاهده میشود.
2) اختلال در مدار مبرد و افزایش سوپرهیت
یکی از مهمترین دلایل داغ شدن کمپرسور سردخانه، افزایش بیش از حد سوپرهیت است. وقتی مبرد کافی برای خنککاری داخلی کمپرسور وجود نداشته باشد، دمای آن افزایش پیدا میکند. این وضعیت میتواند ناشی از موارد زیر باشد:
- کمبود مبرد یا وجود نشتی در سیستم
- گرفتگی فیلتر درایر یا مسیر مایع
- تنظیم نبودن یا خرابی شیر انبساط
- افت فشار زیاد در خط ساکشن
در این حالت معمولاً فشار ساکشن پایین و دمای دیسچارج بالا گزارش میشود.
3) مشکلات روغنکاری و افزایش اصطکاک داخلی
روغن علاوه بر روانکاری، در خنککاری قطعات داخلی نیز نقش دارد. اگر سطح روغن پایین باشد یا کیفیت آن در اثر دمای بالا تخریب شده باشد، اصطکاک داخلی افزایش مییابد و کمپرسور سریعتر داغ میشود. استفاده از روغن نامناسب با نوع مبرد نیز میتواند همین نتیجه را ایجاد کند.
4) مشکلات الکتریکی و کارکرد خارج از محدوده طراحی
در برخی موارد، علت داغ شدن کمپرسور سردخانه به بخش الکتریکی یا شرایط بهرهبرداری مربوط میشود:
- افت یا نوسان ولتاژ
- تکفاز شدن در سیستمهای سهفاز
- افزایش بیش از حد بار حرارتی سردخانه
- کارکرد کمپرسور خارج از محدوده فشار طراحی
در این وضعیت معمولاً افزایش آمپر و تریپ مکرر حفاظتی مشاهده میشود.
نکته مهم این است که این عوامل میتوانند همزمان نیز رخ دهند. برای مثال، کمبود مبرد ممکن است باعث افزایش سوپرهیت شود و در عین حال افت راندمان سرمایش، بار کاری کمپرسور را نیز افزایش دهد. بنابراین تحلیل دقیق دادههای اندازهگیریشده، کلید شناسایی علت اصلی است.
جدول عیبیابی داغ شدن کمپرسور سردخانه
برای اینکه تشخیص علت داغ شدن کمپرسور سردخانه سریعتر و دقیقتر انجام شود، بهتر است دادههای اندازهگیریشده بهصورت تحلیلی کنار هم قرار گیرند. جدول زیر یک راهنمای کاربردی برای تطبیق علائم با علتهای محتمل و اقدام پیشنهادی است. بدیهی است مقادیر دقیق باید با مشخصات طراحی همان سیستم مقایسه شوند.
|
علامت غالب |
فشار ساکشن | فشار هد (کندانسینگ) | آمپر کمپرسور | علت محتمل |
اقدام پیشنهادی |
|
دمای دیسچارج بالا + هد بالا |
نرمال یا کمی بالا | بالا | بالا | دفع حرارت ضعیف در کندانسور |
تمیزکاری کندانسور، بررسی فن، بهبود تهویه |
|
دمای دیسچارج بالا + ساکشن پایین |
پایین | نرمال یا کمی بالا | نرمال یا کمی بالا | کمبود مبرد یا گرفتگی مسیر مایع |
بررسی نشتی، تست افت فشار، اصلاح شارژ مبرد |
|
دمای دیسچارج بالا + سوپرهیت زیاد |
پایین | نرمال | نرمال | تنظیم نبودن شیر انبساط یا محدودیت جریان مبرد |
تنظیم یا تعویض شیر انبساط، بررسی فیلتر درایر |
|
آمپر بالا + هد بالا |
نرمال | بالا | بالا | کارکرد تحت بار زیاد یا کندانسور کثیف |
کاهش بار حرارتی، اصلاح سیستم دفع حرارت |
|
تریپ مکرر اورلود |
متغیر | متغیر | بالا | افزایش دما یا مشکل الکتریکی |
بررسی ولتاژ، اتصالات، کنتاکتور و رله حرارتی |
|
داغ شدن بدنه + صدای غیرعادی |
نرمال یا پایین | نرمال | متغیر | مشکل روغنکاری یا آسیب داخلی |
بررسی سطح و کیفیت روغن، ارزیابی فنی کمپرسور |
این جدول به شما کمک میکند الگوی مشاهدهشده را سریعتر به یک حوزه مشخص محدود کنید. با این حال، در بسیاری از موارد ترکیبی از چند عامل باعث داغ شدن کمپرسور سردخانه میشود. به همین دلیل، استفاده از یک مسیر عیبیابی مرحلهای ضروری است تا از تصمیمگیری اشتباه جلوگیری شود.
اقدامات عملی برای رفع داغ شدن کمپرسور سردخانه
پس از تشخیص دقیق علت داغ شدن کمپرسور سردخانه، باید اقدام اصلاحی متناسب با همان ایراد انجام شود. انتخاب راهکار اشتباه یا انجام اقدامات عمومی بدون تحلیل، میتواند منجر به تکرار مشکل شود.
رفع مشکل در صورت اختلال در دفع حرارت کندانسور
اگر بررسیها نشان دهد فشار کندانسینگ بالا است و سیستم بهدرستی گرما را دفع نمیکند، تمرکز باید بر بهبود انتقال حرارت باشد:
- تمیزکاری کامل کندانسور و پاکسازی فینها
- بررسی سلامت و دور فن کندانسور
- اصلاح مسیر گردش هوا و جلوگیری از برگشت هوای گرم
- بررسی احتمال وجود گازهای غیرقابل تقطیر در مدار
در بسیاری از موارد، همین اصلاحات ساده علت داغ شدن کمپرسور سردخانه را برطرف میکند.
اقدامات لازم در صورت وجود مشکل در مدار مبرد
اگر کمبود مبرد، سوپرهیت بالا یا افت فشار در مدار تشخیص داده شود:
- انجام نشتییابی و رفع کامل نشتی
- شارژ دقیق مبرد بر اساس مشخصات طراحی
- بررسی و در صورت نیاز تعویض فیلتر درایر
- تنظیم یا سرویس شیر انبساط
عدم توجه به این بخش میتواند باعث افزایش مداوم دمای دیسچارج و آسیب داخلی کمپرسور شود.
اصلاح مشکلات مربوط به روغنکاری کمپرسور
در صورت پایین بودن سطح روغن یا افت کیفیت آن:
- کنترل سطح روغن و تکمیل آن در صورت نیاز
- اطمینان از سازگاری نوع روغن با مبرد
- در صورت تخریب حرارتی، تعویض روغن و بررسی آلودگی مدار
روغن سالم نقش مهمی در کاهش اصطکاک و کنترل دمای داخلی دارد.
رفع ایرادات الکتریکی یا بار بیش از حد
اگر آمپر مصرفی بالاتر از حد مجاز باشد یا تریپ حرارتی رخ دهد:
- اندازهگیری ولتاژ تحت بار
- بررسی تعادل فازها در سیستمهای سهفاز
- کنترل سلامت کنتاکتور و رله حرارتی
- بررسی بار حرارتی سردخانه و شرایط بهرهبرداری
پس از اجرای هر اقدام اصلاحی، اندازهگیری مجدد فشارها، آمپر و دمای دیسچارج ضروری است تا اطمینان حاصل شود کمپرسور به محدوده عملکرد نرمال بازگشته و خطر تکرار داغ شدن کمپرسور سردخانه کاهش یافته است.
جمعبندی
داغ شدن کمپرسور سردخانه زمانی نگرانکننده است که از محدوده عملکرد طراحی خارج شود و با علائمی مانند افزایش هد پرشر، بالا رفتن آمپر یا دمای دیسچارج غیرعادی همراه باشد. همانطور که بررسی شد، علت داغ شدن کمپرسور سردخانه میتواند به اختلال در دفع حرارت، مشکل در مدار مبرد، ضعف روغنکاری یا ایرادات الکتریکی مربوط باشد و تشخیص صحیح آن تنها با تحلیل همزمان دادههای عملیاتی امکانپذیر است.
استفاده از یک رویکرد اصولی در عیبیابی و بهکارگیری تجهیزات استاندارد، نقش مهمی در جلوگیری از آسیبهای جدی و افزایش طول عمر سیستم تبرید دارد. برای آشنایی بیشتر با تجهیزات و راهکارهای تخصصی حوزه سردخانه میتوانید به وبسایت کالا سرد آسیا مراجعه کنید و سایر مطالب آموزشی این حوزه را مطالعه نمایید.
