سیکل تبرید سردخانه و مراحل آن
سیکل تبرید سردخانه، اساس عملکرد تمام سیستمهای سرمایشی صنعتی و تجاری است. فرقی نمیکند یک سردخانه زیر صفر برای نگهداری گوشت طراحی شده باشد یا یک سردخانه بالای صفر برای محصولات لبنی و میوه، در هر صورت فرآیند تولید سرما بر پایه چرخه تبرید انجام میشود.
در این چرخه، مبرد در بخشهای مختلف سیستم گردش میکند تا گرمای داخل سردخانه جذب و به محیط بیرون منتقل شود. نتیجه این فرآیند، ایجاد دمای پایدار و شرایط مناسب برای نگهداری محصولات حساس به دما است.
شناخت سیکل تبرید سردخانه، علاوه بر درک بهتر عملکرد سیستمهای برودتی، نقش مهمی در انتخاب تجهیزات مناسب، افزایش راندمان سرمایش و کاهش مصرف انرژی دارد. به همین دلیل، آشنایی با نحوه عملکرد این چرخه و اجزای اصلی آن، برای فعالان حوزه سردخانه و صنایع برودتی اهمیت زیادی دارد.
سیکل تبرید سردخانه چگونه کار میکند؟

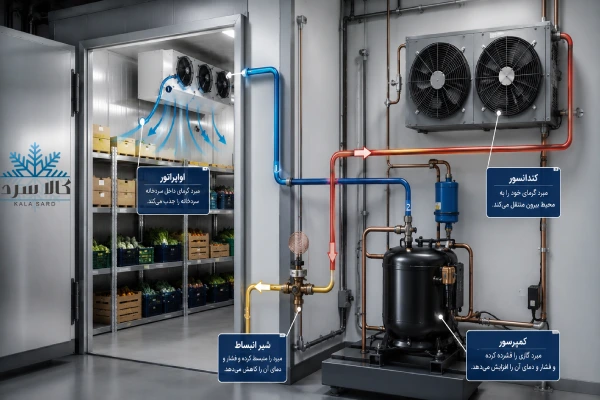

سیکل تبرید سردخانه، فرآیندی است که در آن گرمای داخل سردخانه جذب و به محیط بیرون منتقل میشود. این فرآیند به کمک گردش مداوم مبرد در یک مدار بسته انجام میشود و باعث کاهش دمای محیط و حفظ شرایط مناسب نگهداری محصولات خواهد شد.
اساس عملکرد این چرخه بر تغییر فشار، دما و حالت فیزیکی مبرد است. مبرد در طول سیکل تبرید، در بخشهای مختلف سیستم بین حالت مایع و گاز تغییر وضعیت میدهد و از این طریق، گرما را از فضای داخلی سردخانه خارج میکند.
عملکرد صحیح سیکل تبرید، تأثیر مستقیمی بر راندمان سرمایش، مصرف انرژی و پایداری دمای سردخانه دارد. به همین دلیل، طراحی اصولی سیستم و انتخاب مناسب تجهیزات، نقش مهمی در عملکرد چرخه تبرید ایفا میکند.

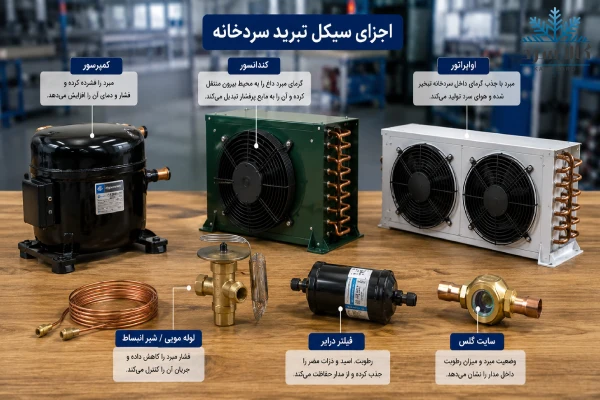

اجزای اصلی سیکل تبرید سردخانه
عملکرد صحیح سیکل تبرید سردخانه، به هماهنگی مجموعهای از تجهیزات وابسته است که هرکدام وظیفه مشخصی در فرآیند سرمایش بر عهده دارند. این تجهیزات در کنار یکدیگر، شرایط لازم برای تولید و حفظ سرمایش در سردخانه را فراهم میکنند و اختلال در عملکرد هرکدام میتواند راندمان کل سیستم را تحت تأثیر قرار دهد.
در سیستمهای تبرید سردخانه، چهار تجهیز اصلی شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور، هسته اصلی چرخه سرمایش را تشکیل میدهند. علاوه بر این قطعات، تجهیزات جانبی مختلفی نیز برای کنترل بهتر عملکرد سیستم و محافظت از تجهیزات مورد استفاده قرار میگیرند.
کمپرسور
کمپرسور را میتوان قلب سیستم تبرید سردخانه دانست. وظیفه این تجهیز، مکش مبرد از اواپراتور و فشردهسازی آن است. مبرد پس از خروج از اواپراتور، بهصورت گاز با فشار و دمای پایین وارد کمپرسور میشود. کمپرسور با افزایش فشار مبرد، آن را به سمت کندانسور هدایت میکند.
افزایش فشار مبرد، دمای آن را نیز بالا میبرد. به همین دلیل، مبرد پس از خروج از کمپرسور به شکل گاز داغ و پرفشار وارد کندانسور میشود تا گرمای خود را دفع کند.
نوع کمپرسور مورد استفاده در سیکل تبرید، تأثیر زیادی بر راندمان سرمایش، میزان مصرف انرژی و ظرفیت سیستم دارد. در سردخانهها معمولاً از کمپرسورهای اسکرال ، پیستونی یا اسکرو استفاده میشود که انتخاب هرکدام به ظرفیت پروژه و شرایط کاری سیستم بستگی دارد.
کندانسور
کندانسور وظیفه دفع گرمای مبرد را بر عهده دارد. مبرد پس از خروج از کمپرسور، با دما و فشار بالا وارد کندانسور میشود. در این بخش، گرمای مبرد به محیط اطراف منتقل شده و مبرد بهتدریج از حالت گاز به مایع تبدیل میشود.
عملکرد صحیح کندانسور تأثیر مستقیمی بر راندمان سیکل تبرید دارد. اگر انتقال حرارت در این بخش بهخوبی انجام نشود، فشار سیستم افزایش پیدا میکند و عملکرد سرمایش با افت راندمان مواجه خواهد شد.
در سیستمهای سردخانهای معمولاً از دو نوع کندانسور هوایی و آبی استفاده میشود. انتخاب نوع کندانسور به عواملی مانند ظرفیت سیستم، شرایط اقلیمی و میزان مصرف انرژی بستگی دارد.
شیر انبساط
شیر انبساط یکی از مهمترین اجزای سیکل تبرید سردخانه است که وظیفه کاهش فشار مبرد را بر عهده دارد. مبرد مایع پس از خروج از کندانسور، با فشار بالا وارد این قطعه میشود و در نتیجه افت فشار، دمای آن کاهش پیدا میکند.
کاهش فشار مبرد باعث میشود شرایط لازم برای تبخیر و جذب گرما در اواپراتور فراهم شود. در واقع، شیر انبساط میزان ورود مبرد به اواپراتور را کنترل میکند و نقش مهمی در تعادل عملکرد سیستم دارد.
در سیستمهای تبرید، بسته به نوع کاربرد و ظرفیت سردخانه، از شیرهای انبساط ترموستاتیکی یا الکترونیکی استفاده میشود.
اواپراتور
اواپراتور بخشی از سیستم است که فرآیند جذب گرما در آن انجام میشود. مبرد پس از عبور از شیر انبساط، وارد اواپراتور شده و در فشار پایین شروع به تبخیر میکند. در این فرآیند، گرمای داخل سردخانه جذب مبرد میشود و دمای محیط کاهش پیدا میکند.
هوای داخل سردخانه با عبور از روی کویلهای اواپراتور خنک میشود و دوباره در محیط به گردش درمیآید. به همین دلیل، عملکرد اواپراتور نقش مستقیمی در کیفیت سرمایش و یکنواختی دمای سردخانه دارد.
نوع اواپراتور، نحوه دیفراست، ظرفیت سرمایشی و چیدمان صحیح آن در سردخانه، از عوامل مهمی هستند که بر عملکرد کلی سیستم تأثیر میگذارند.
تجهیزات جانبی سیکل تبرید
در کنار تجهیزات اصلی، قطعات جانبی مختلفی نیز در سیکل تبرید سردخانه استفاده میشوند که هرکدام وظیفه مشخصی در کنترل و محافظت از سیستم دارند.
برخی از مهمترین تجهیزات جانبی عبارتاند از:
- رسیور، برای ذخیره مبرد مایع
- آکومولاتور، برای جلوگیری از ورود مایع به کمپرسور
- فیلتر درایر ، برای جذب رطوبت و آلودگیهای داخل مدار
- سایت گلس ، برای بررسی وضعیت جریان مبرد
- اویل سپراتور، برای جداسازی روغن از مبرد
استفاده صحیح از این تجهیزات، باعث افزایش راندمان سیکل تبرید و کاهش احتمال آسیب به قطعات اصلی سیستم میشود.
مراحل سیکل تبرید سردخانه
فرآیند سرمایش در سردخانه، از طریق گردش پیوسته مبرد در مدار تبرید انجام میشود. مبرد در طول این چرخه، با عبور از بخشهای مختلف سیستم، تغییراتی در فشار، دما و حالت فیزیکی خود تجربه میکند. این تغییرات باعث میشوند گرمای داخل سردخانه جذب و به محیط بیرون منتقل شود.
سیکل تبرید سردخانه بهطور کلی از چهار مرحله اصلی تشکیل شده است که بهصورت مداوم تکرار میشوند.
- افزایش فشار و دمای مبرد
در ابتدای چرخه، مبرد بهصورت گاز کمفشار وارد مدار میشود. با افزایش فشار، دمای مبرد نیز بالا میرود و مبرد به شکل گاز داغ در سیستم جریان پیدا میکند. - تبدیل گاز داغ به مایع
در مرحله بعد، مبرد گرمای خود را از دست میدهد و بهتدریج از حالت گازی به مایع تبدیل میشود. در پایان این بخش، مبرد بهصورت مایع پرفشار در مدار حرکت میکند. - کاهش فشار و افت دما
پس از تبدیل مبرد به مایع، فشار آن کاهش پیدا میکند. این افت فشار باعث کاهش دمای مبرد میشود و شرایط لازم برای جذب گرما را فراهم میکند. - جذب گرمای داخل سردخانه
در آخرین مرحله، مبرد گرمای داخل سردخانه را جذب میکند و دوباره به حالت گاز تبدیل میشود. پس از آن، مبرد وارد چرخه بعدی شده و سیکل تبرید تکرار میشود.
جدول مسیر مبرد در سیکل تبرید سردخانه
در طول سیکل تبرید، مبرد در بخشهای مختلف سیستم گردش میکند و با توجه به موقعیت خود در مدار، فشار، دما و حالت فیزیکی آن تغییر پیدا میکند. جدول زیر، وضعیت مبرد در بخشهای مختلف چرخه تبرید را نشان میدهد.
|
بخش سیستم |
وضعیت مبرد | فشار مبرد |
دمای مبرد |
|
خروجی اواپراتور |
گاز | پایین |
پایین |
|
خروجی کمپرسور |
گاز داغ | بالا |
بالا |
|
خروجی کندانسور |
مایع | بالا |
متوسط |
|
خروجی شیر انبساط |
مخلوط مایع و گاز | پایین |
پایین |
|
ورودی اواپراتور |
مایع سرد | پایین |
پایین |

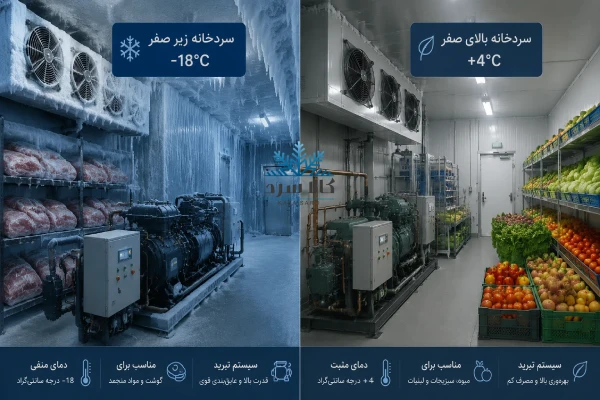

تفاوت سیکل تبرید در سردخانه زیر صفر و بالای صفر
ساختار کلی سیکل تبرید در سردخانههای زیر صفر و بالای صفر مشابه است، اما شرایط کاری سیستم در این دو نوع سردخانه تفاوتهای مهمی دارد. اختلاف دمای موردنیاز، نوع محصول، نحوه دیفراست و فشار کاری سیستم، باعث میشوند تجهیزات و تنظیمات سیکل تبرید در هرکدام متفاوت باشد.
در سردخانه های بالای صفر ، دمای نگهداری محصولات معمولاً بین ۰ تا ۱۵ درجه سانتیگراد قرار دارد. به همین دلیل، فشار کاری سیستم بالاتر است و احتمال یخزدگی اواپراتور نیز کمتر خواهد بود. این نوع سردخانهها بیشتر برای نگهداری میوه، سبزیجات، لبنیات و برخی مواد غذایی استفاده میشوند.
در مقابل، سردخانههای زیر صفر برای نگهداری محصولاتی مانند گوشت، مرغ و مواد منجمد طراحی میشوند و دمای کاری آنها معمولاً پایینتر از صفر درجه سانتیگراد است. در این شرایط، اواپراتور در دمای پایینتری کار میکند و تشکیل برفک روی کویلها بیشتر اتفاق میافتد. به همین دلیل، سیستم دیفراست در سردخانههای زیر صفر اهمیت بیشتری دارد.
همچنین در سردخانههای زیر صفر، کمپرسور و سایر تجهیزات تحت فشار بیشتری قرار میگیرند و انتخاب صحیح مبرد، ظرفیت تجهیزات و عایقبندی سیستم اهمیت بالاتری پیدا میکند. این تفاوتها باعث میشوند طراحی سیکل تبرید در سردخانههای زیر صفر، حساستر و تخصصیتر باشد.
چه عواملی باعث افت راندمان و اختلال در سیکل تبرید میشوند؟
عملکرد سیکل تبرید سردخانه به هماهنگی دقیق تجهیزات و پایداری شرایط کاری سیستم وابسته است. هرگونه اختلال در عملکرد تجهیزات یا تنظیمات سیستم، میتواند راندمان سرمایش را کاهش دهد و باعث بروز مشکلات مختلف در چرخه تبرید شود. در بسیاری از موارد، این اختلالات بهصورت تدریجی ظاهر میشوند و در صورت بیتوجهی، به تجهیزات اصلی سیستم آسیب وارد میکنند.
برخی از رایجترین عوامل مؤثر بر افت راندمان و اختلال در سیکل تبرید عبارتاند از:
- کمبود یا نشتی مبرد
کاهش مقدار مبرد در مدار، باعث افت ظرفیت سرمایش و افزایش زمان کارکرد سیستم میشود. در این شرایط، دمای سردخانه بهدرستی کنترل نخواهد شد. - کثیفی کندانسور
تجمع گردوغبار یا آلودگی روی کندانسور، فرآیند دفع گرما را مختل میکند. در نتیجه، فشار کاری سیستم افزایش پیدا میکند و راندمان سیکل تبرید کاهش مییابد. - برفکزدگی اواپراتور
تجمع یخ و برفک روی کویلهای اواپراتور، گردش هوا را محدود میکند و باعث افت سرمایش میشود. عملکرد نامناسب دیفراست یا اختلال در جریان هوا، از دلایل رایج این مشکل هستند. - اختلال در عملکرد شیر انبساط
اگر شیر انبساط نتواند جریان مبرد را بهدرستی کنترل کند، تعادل سیکل تبرید به هم میریزد و راندمان سیستم کاهش پیدا میکند. - برگشت مایع به کمپرسور
تبخیر نشدن کامل مبرد در اواپراتور، میتواند باعث ورود مبرد مایع به کمپرسور شود. این اتفاق یکی از عوامل آسیبدیدگی کمپرسور در سیستمهای تبرید محسوب میشود. - عایقبندی ضعیف سردخانه
ورود گرما از محیط بیرون، بار سرمایشی سیستم را افزایش میدهد و فشار بیشتری به تجهیزات وارد میکند. - انتخاب نامناسب تجهیزات
عدم تناسب ظرفیت کمپرسور، کندانسور یا اواپراتور با شرایط پروژه، باعث افت راندمان و ناپایداری عملکرد سیستم خواهد شد.
سرویس منظم تجهیزات، کنترل وضعیت مبرد و بررسی دورهای عملکرد سیستم، نقش مهمی در حفظ راندمان سیکل تبرید و جلوگیری از بروز اختلالات جدی دارد.
جمعبندی
سیکل تبرید سردخانه، پایه اصلی عملکرد سیستمهای سرمایشی در صنایع برودتی محسوب میشود. این چرخه با گردش مداوم مبرد در مدار تبرید، گرمای داخل سردخانه را جذب کرده و به محیط بیرون منتقل میکند تا دمای موردنیاز برای نگهداری محصولات فراهم شود.
عملکرد صحیح سیکل تبرید، به هماهنگی دقیق تجهیزات برودتی مانند کمپرسور، کندانسور، شیر انبساط و اواپراتور وابسته است. علاوه بر این، عواملی مانند انتخاب مناسب تجهیزات، کیفیت عایقبندی، کنترل دیفراست و نگهداری اصولی سیستم، تأثیر مستقیمی بر راندمان سرمایش و مصرف انرژی دارند.
شناخت نحوه عملکرد سیکل تبرید و آشنایی با اجزای اصلی آن، نقش مهمی در طراحی اصولی سردخانه، افزایش بازدهی سیستم و جلوگیری از بروز اختلالات در چرخه سرمایش دارد.
